1130669

厂牌: PHOENIX CONTACT
产品描述: 工控机, Basicline系列
供应商型号: 277-1130669-ND
供应商: Digi-Key
标准整包数: 1

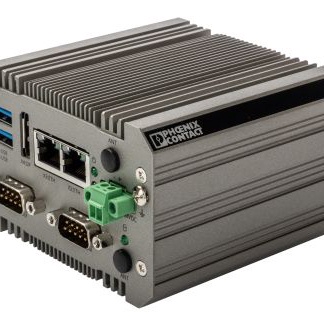

PHOENIX CONTACT 应用处理器与片上系统(SOC) 1130669

1130669概述

    # BL2 BPC 1501E Box PC:全面解析

    产品简介

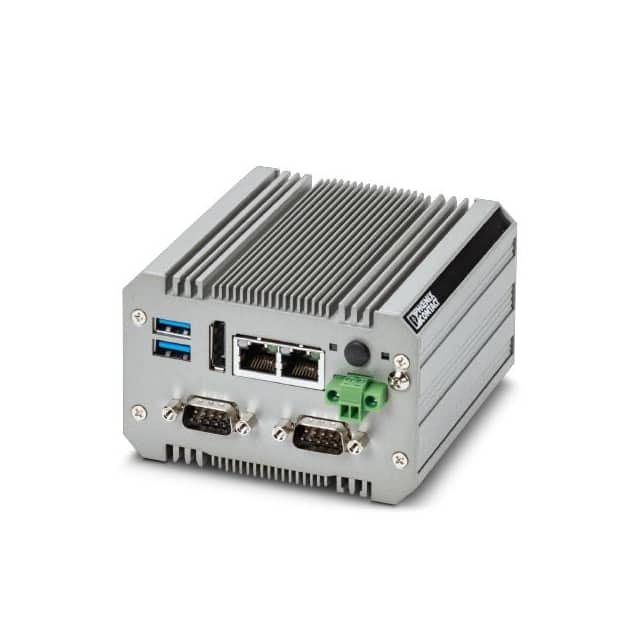

    BL2 BPC 1501E Box PC 是一款专为工业环境设计的无风扇工控机。它搭载了高性能的Intel® Celeron® N3350处理器,提供4GB LPDDR4内存和32GB eMMC存储空间。此外,它还配备了两个串行通信端口(COM ports)和双千兆以太网接口。这款工业电脑不仅适用于自动化控制和远程监控等应用,还广泛应用于工业自动化、智能交通系统和各类工业互联网场景中。

    技术参数


    以下是BL2 BPC 1501E Box PC的主要技术参数:
    | 参数 | 描述 |

    | 处理器 | Intel® Celeron® N3350 1.10/2.4 GHz |
    | 操作系统 | 无预装操作系统 |
    | 内存 | 4 GB LPDDR4 |
    | 存储空间 | 32 GB eMMC |
    | 最大功率消耗 | 16.8 W |
    | 供电电压范围 | 12 V DC ... 30 V DC |
    | 典型电流消耗 | 0.53 A (24 V DC) |
    | 电源连接方式 | 螺丝连接 |
    | 接线范围 | 刚性导线:0.14 mm² ... 1.5 mm²
    柔性导线:0.14 mm² ... 1.5 mm²
    AWG:28 ... 16 |
    | 环境保护等级 | IP30 |
    | 工作温度 | -20°C ... 50°C (通风条件良好)
    储存/运输温度:-40°C ... 85°C |
    | 相对湿度(非凝结) | 5% ... 85% |
    | 接口 | 1 x DP++
    2 x USB 3.0
    2 x COM
    2 x Ethernet (10/100/1000 Mbps) |
    | 尺寸 | 99 mm x 92 mm x 63 mm |

    产品特点和优势


    BL2 BPC 1501E Box PC具有以下独特功能和优势:
    1. 高可靠性:该工控机通过了IP30防护等级认证,能够在恶劣的工业环境中稳定运行。
    2. 低功耗:采用Intel® Celeron® N3350处理器,保证了高效的计算性能同时降低了功耗。
    3. 扩展性强:配备了一个开放的M.2插槽,方便用户根据需要进行存储升级。
    4. 接口丰富:包含多个高速USB接口、以太网接口和串行通信接口,满足多样化的工业需求。
    5. 耐温性能:工作温度范围广,可在-20°C到50°C范围内正常运行,具备良好的适应能力。

    应用案例和使用建议


    BL2 BPC 1501E Box PC广泛应用于工业自动化、智能交通系统等领域。例如,在自动化生产线上,它可以用于实时数据采集和处理,从而提高生产线的效率。此外,在楼宇自动化和安防监控系统中,这款工控机也表现出色。
    使用建议:
    1. 散热管理:由于采用被动冷却设计,确保良好通风条件是关键。
    2. 扩展选项:利用M.2插槽可以增加存储容量,更好地适应不同的数据需求。
    3. 布线规范:严格按照技术手册中的建议进行电源线和其他信号线的连接,以确保系统的稳定性和可靠性。

    兼容性和支持


    BL2 BPC 1501E Box PC与各种工业标准接口兼容,可以轻松与其他设备集成。凤凰接触公司为其提供了全面的技术支持,包括产品文档下载、在线支持服务和技术咨询。此外,产品符合多项国际认证标准,如CE、FCC和UL等,确保了其在国际市场的广泛适用性。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问题:如何安装BL2 BPC 1501E?
    - 解决方案:首先确认所有配件齐全,按照用户手册中的步骤将主板固定到机箱上,接好电源线和其他必要的连接线。
    2. 问题:设备在运行时噪音过大怎么办?
    - 解决方案:检查系统是否有冗余进程占用大量资源,尝试更新驱动程序和固件以优化性能。如果噪音来自外部设备,请检查电源线和其他连接线的稳固性。
    3. 问题:设备无法开机怎么办?
    - 解决方案:检查电源连接是否正确,尝试更换电源线或电源适配器。如果问题依旧存在,联系技术支持寻求进一步帮助。

    总结和推荐


    综上所述,BL2 BPC 1501E Box PC凭借其强大的性能、广泛的接口支持和优异的环境适应性,成为了工业自动化领域的理想选择。无论是小型工厂还是大型企业,都可以通过使用此款产品实现高效的数据处理和稳定的系统运行。强烈推荐给那些追求可靠性和性能的工业用户。

1130669参数

参数
接口类型 COM 端口
速度 2.4GHz
主要属性 -
程序存储器类型 -
I/O电压 -
内核数 1
最小工作供电电压 12V
外设 -
Flash大小 -
核心处理器 Celeron N3350
最大工作供电电压 30V
RAM大小 -
最大时钟频率 -
长*宽*高 63mm*99mm*92mm
零件状态 在售
包装方式 盒装

1130669厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1130669数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 应用处理器与片上系统(SOC) PHOENIX CONTACT 1130669 1130669数据手册

1130669封装设计

查看详情并下载
Symbol
Footprint
3D Model
