DM240013-1

产品描述: USB PIC 支架安装
供应商型号: LM-2078576
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 应用处理器与片上系统(SOC) DM240013-1

DM240013-1概述


    产品简介

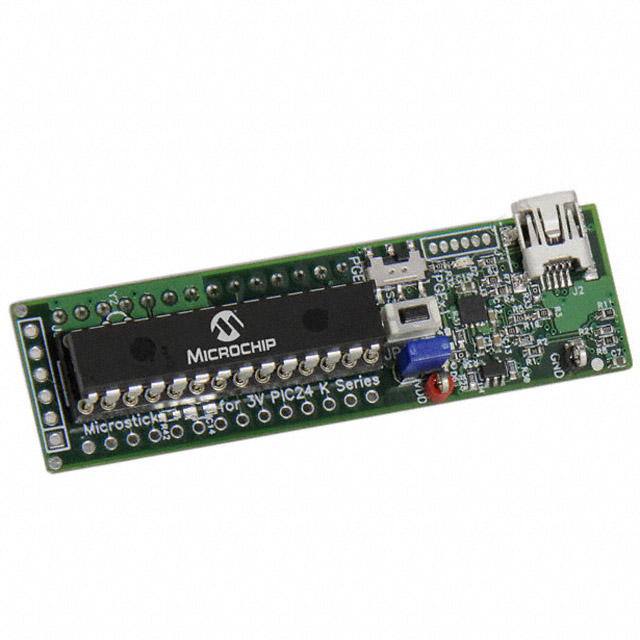

    Microstick for 3V PIC24 K Series Devices 是一款专为Microchip的16位微控制器(PIC24 K系列)设计的开发工具。它提供了一个易于使用的经济型开发环境,集成了调试器/编程器和目标芯片插座,并通过引脚接口支持原型板扩展,极大提高了开发的灵活性。这种设备特别适合于嵌入式系统开发者进行快速原型设计和测试,其核心应用涵盖消费电子、工业控制和物联网等领域。

    技术参数


    以下是Microstick for 3V PIC24 K Series Devices的主要技术参数和技术规格:
    | 参数名称 | 规格 |

    | 微控制器支持 | PIC24 K系列 |
    | 工作电压 | 3.3V |
    | 供电方式 | USB供电 |
    | 编程接口 | In-Circuit Serial Programming (ICSP™) |
    | 调试接口 | REAL ICE™, MPLAB ICD 3 和 PICkit™ 3 |
    | 输出电压范围 | +3.3V |
    | 工作温度范围 | -40°C 至 +85°C |
    | 集成电路保护 | FPF2102负载开关,过流保护(200mA~400mA) |
    | 时钟源 | 外部12MHz晶体振荡器 |

    产品特点和优势


    1. 集成化设计:集成了调试器/编程器、目标芯片插座及引脚扩展,减少了外部硬件依赖。
    2. 灵活开发:支持广泛的原型板插入,便于外部电路扩展和快速验证。
    3. 经济实惠:与单独购置调试器相比,Microstick显著降低了开发成本。
    4. 高效开发:配合MPLAB X IDE和XC16编译器,加速代码编写、调试和优化过程。
    5. 高可靠性:具有过流保护功能,确保了对主机PC端口的安全性。

    应用案例和使用建议


    Microstick for 3V PIC24 K Series Devices可应用于多种场景,例如家庭自动化系统、便携式医疗设备和无线传感器网络。对于用户来说,建议在开发初期使用Microstick进行基本功能测试,随后将代码移植到独立硬件环境中运行。此外,在进行调试时,确保正确配置Configuration Bits以避免程序加载失败。

    兼容性和支持


    Microstick for 3V PIC24 K Series Devices与Microchip的MPLAB X IDE完全兼容,支持实时调试和下载。如果出现ICSP编程问题,可以使用REAL ICE或PICkit系列设备恢复芯片功能。Microchip提供了详尽的技术文档和支持服务,可通过官网(www.microchip.com)获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法加载程序 | 确保MCLR功能已启用,检查连接是否正确。 |
    | 过流保护导致设备断电 | 检查目标电路是否有短路情况,调整负载。 |
    | LED不亮 | 安装跳线JP1,确保RA0脚输出信号正常工作。 |

    总结和推荐


    Microstick for 3V PIC24 K Series Devices以其集成度高、性价比优越的特点成为初学者和专业开发者的重要选择。结合Microchip的生态系统(如MPLAB X IDE和XC16编译器),其在快速开发和部署方面的表现非常出色。强烈推荐给需要低成本、高效率开发平台的用户。
    最终结论:值得购买!

DM240013-1参数

参数
RAM大小 -
核心处理器 PIC
最大工作供电电压 -
内核数 -
程序存储器类型 -
最大时钟频率 -
外设 -
接口类型 USB
主要属性 -
速度 -
最小工作供电电压 -
Flash大小 -
I/O电压 -
安装方式 支架安装
零件状态 停产
包装方式 盒装

DM240013-1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DM240013-1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 应用处理器与片上系统(SOC) MICROCHIP TECHNOLOGY DM240013-1 DM240013-1数据手册

DM240013-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
