首页  >  产品百科  >  ED-CM4IO-1132-C

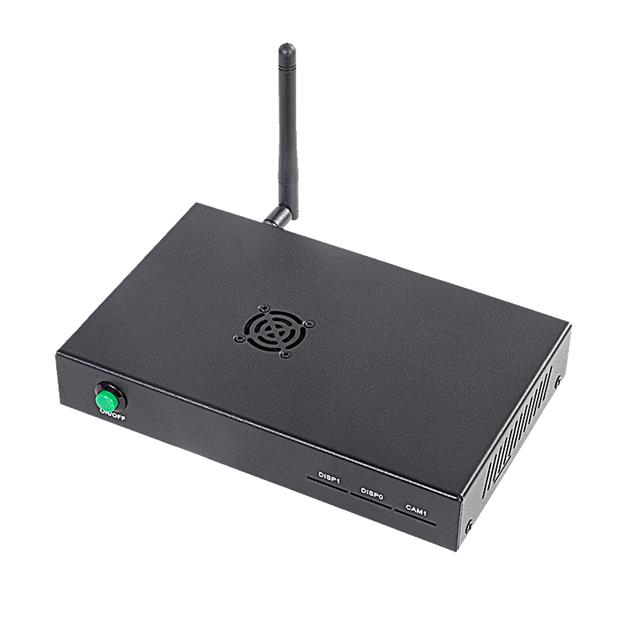

ED-CM4IO-1132-C

产品描述: 1.5GHz Raspberry Pi CM4 # CM4101032: ARM® Cortex®-A72 171.5mm(长度)
供应商型号: SG-ED-CM4IO-1132-C
供应商: 云汉优选
标准整包数: 1
EDATEC/上海晶珩 应用处理器与片上系统(SOC) ED-CM4IO-1132-C

ED-CM4IO-1132-C概述

    ED-CM4IO Computer 技术手册解析

    1. 产品简介


    ED-CM4IO 计算机是一款基于Raspberry Pi CM4模块的嵌入式工业计算机。它具有高性能处理器和多种接口,适用于工业自动化、广告展示、智能制造等多种应用领域。

    2. 技术参数


    - CPU: Broadcom BCM2711 4核,ARM Cortex-A72(ARM v8),1.5GHz,64位
    - 内存: 可选配置为1GB/2GB/4GB/8GB
    - eMMC存储: 可选配置为0GB/8GB/16GB/32GB
    - SD卡插槽: 支持micro SD卡(仅在选择CM4 Lite时可用)
    - 以太网接口: 1个千兆以太网口
    - 无线通信: 2.4GHz/5.8GHz双频Wi-Fi,蓝牙5.0
    - HDMI接口: 2个标准HDMI接口
    - MIPI DSI接口: 2个
    - MIPI CSI接口: 2个
    - USB接口: 2个USB 2.0 Type A接口
    - 尺寸: 180mm (长) x 120mm (宽) x 36mm (高)
    - 电源输入范围: 7.5V-28V

    3. 产品特点和优势


    ED-CM4IO 计算机的独特之处在于其高性能的处理器和丰富的接口配置。它不仅可以满足工业自动化的需求,还具备优秀的广告显示和智能制造能力。通过使用双频Wi-Fi和蓝牙5.0,可以实现更稳定的无线连接。此外,它的多个视频和数据传输接口使其在多设备互联和高速数据传输方面具有显著优势。

    4. 应用案例和使用建议


    ED-CM4IO 计算机可应用于多种工业和商业场景,例如工厂自动化系统、数字标牌、智能零售终端等。在使用过程中,建议按照手册中的连接指南正确安装各个接口,确保系统的稳定运行。例如,在使用HDMI接口连接显示器时,应选用高品质的HDMI线缆以保证信号质量。

    5. 兼容性和支持


    ED-CM4IO 计算机支持多种操作系统,包括官方的Raspberry Pi OS,提供了丰富的软件支持包(BSP)。同时,该设备兼容各种扩展板和传感器,通过40针GPIO接口可以轻松扩展硬件功能。

    6. 常见问题与解决方案


    - 问题: micro SD卡能否用于系统启动?
    - 解答: 当选择了没有eMMC存储的CM4 Lite模块时,可以通过micro SD卡启动系统。确保使用正确的SD卡并安装合适的系统镜像。

    7. 总结和推荐


    ED-CM4IO 计算机是一款功能强大且高度灵活的嵌入式工业计算机,特别适合需要高性能计算能力和多样接口的复杂应用场景。凭借其广泛的接口和稳定的性能,该产品在工业自动化、智能零售等多个领域展现出显著的应用价值。强烈推荐给需要在工业和商业环境中部署高性能计算设备的用户。

ED-CM4IO-1132-C参数

参数
最小工作供电电压 -
RAM大小 -
核心处理器 Raspberry Pi CM4 # CM4101032: ARM® Cortex®-A72
外设 -
内核数 -
程序存储器类型 -
最大工作供电电压 -
主要属性 -
Flash大小 -
速度 1.5GHz
接口类型 -
最大时钟频率 -
I/O电压 -
长*宽*高 171.5mm(长度)
应用等级 商业级
包装方式 盒装

ED-CM4IO-1132-C厂商介绍

EDATEC公司是一家专注于提供先进电子制造服务的公司,其主要产品包括电子组件和系统。以下是EDATEC公司的一些主要产品分类和应用领域:

1. 电子组件:EDATEC提供各种电子组件,包括电阻、电容、电感、二极管、晶体管等,这些组件广泛应用于消费电子、工业控制、通信设备、汽车电子等领域。

2. 电路板:EDATEC设计和制造各种类型的电路板,如PCB、FPCB、RFPCB等,这些电路板被广泛应用于计算机、通信、医疗设备、汽车电子等高科技领域。

3. 电子系统:EDATEC还提供完整的电子系统解决方案,包括电源管理系统、信号处理系统、控制系统等,这些系统被广泛应用于****、**、工业自动化等领域。

EDATEC的优势在于:

1. 技术创新:EDATEC不断进行技术创新,开发出性能更优、可靠性更高的电子组件和系统。

2. 定制服务:EDATEC提供定制化的电子制造服务,满足客户的个性化需求。

3. 质量控制:EDATEC拥有严格的质量控制体系,确保产品的可靠性和一致性。

4. 快速响应:EDATEC能够快速响应客户需求,提供及时的技术支持和服务。

ED-CM4IO-1132-C数据手册

厂牌 PDF简要描述 下载
EDATEC/上海晶珩 应用处理器与片上系统(SOC) EDATEC/上海晶珩 ED-CM4IO-1132-C ED-CM4IO-1132-C数据手册

ED-CM4IO-1132-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1250.9
50+ ¥ 1027.525
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1250.9
