ED-HMI2120-101C-1832

产品描述: 1.5GHz 4 ARM® Cortex™-A72 1.5GHz,4 Core
供应商型号: SG-ED-HMI2120-101C-1832
供应商: 云汉优选
标准整包数: 1
EDATEC/上海晶珩 应用处理器与片上系统(SOC) ED-HMI2120-101C-1832

ED-HMI2120-101C-1832概述


    产品简介

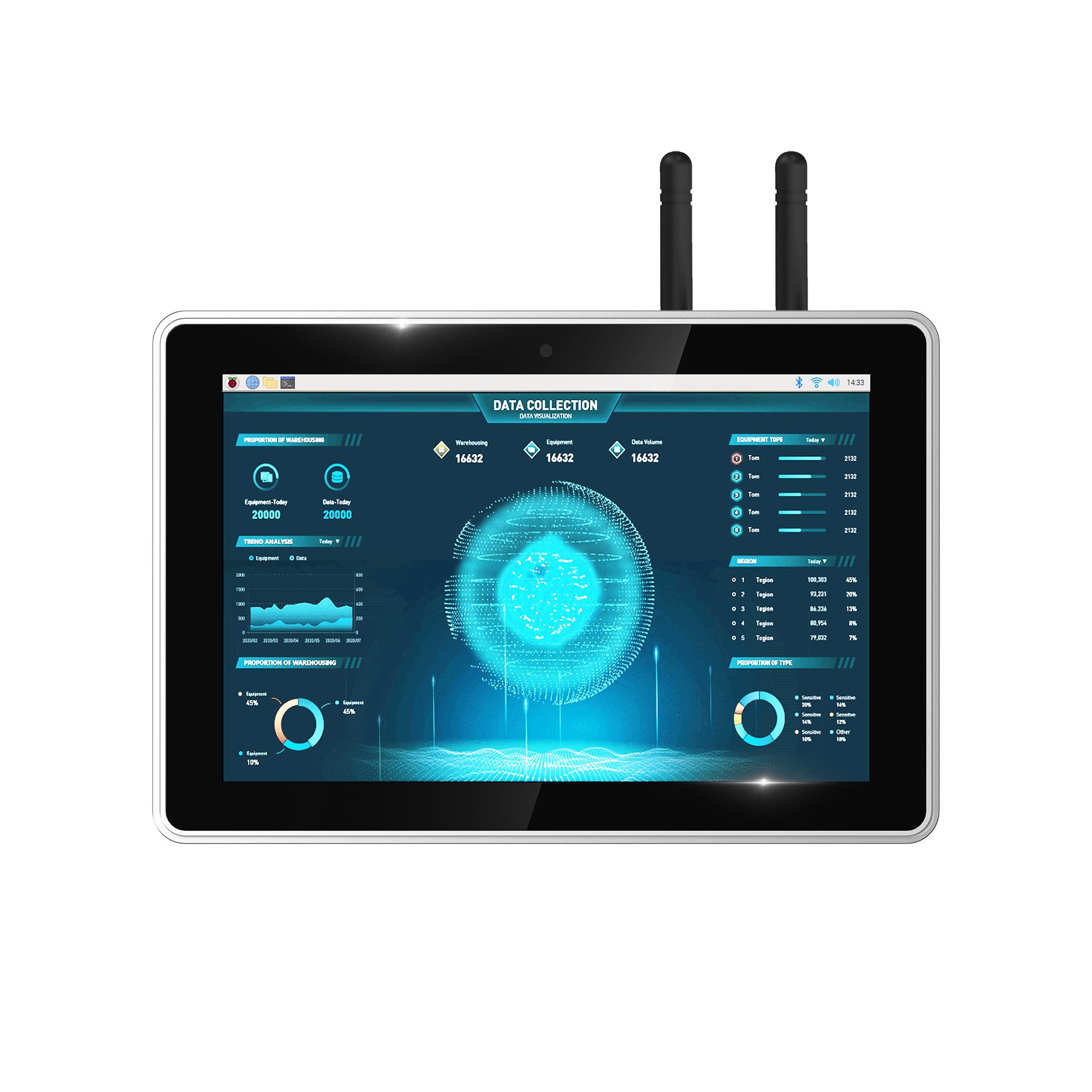

    ED-HMI2120-101C 是一款基于Raspberry Pi Compute Module 4(CM4)设计的10.1英寸工业级人机界面(HMI)设备。它集成了先进的多点电容触摸屏和强大的处理器,适用于各种工业自动化控制、物联网(IoT)和智能工厂应用。该设备的主要功能包括高分辨率显示、多种通信接口、强大的计算能力和丰富的扩展选项,能够满足严苛的工业环境需求。

    技术参数


    - 显示屏: 10.1英寸TFT,分辨率为1280x800,亮度为400cd/m²,对比度为1000:1。
    - 处理器: Broadcom BCM2711,四核Arm Cortex-A72(ARM v8)64位SoC,主频1.5GHz。
    - 内存: 支持1GB、2GB、4GB、8GB LPDDR4 RAM。
    - 存储: 支持8GB、16GB、32GB eMMC存储,可通过Micro SD卡和M.2 NVMe SSD进行扩展。
    - 网络: 双LAN,1个千兆以太网口,1个百兆以太网口。
    - 串口: 4个隔离的RS232/485接口,带有静电和浪涌保护。
    - 无线连接: 2.4GHz和5GHz双频Wi-Fi,蓝牙和4G LTE。
    - 电源输入: 宽电压范围DC 9V~36V,带有反极性保护、过压保护和过流保护。
    - 其他功能: 内置实时时钟(RTC)、看门狗定时器、EEPROM、加密认证功能、内置超级电容器(选配)和可选的备用电池。

    产品特点和优势


    ED-HMI2120-101C 具有以下特点和优势:
    - 高性能处理器:采用高性能的四核ARM Cortex-A72处理器,确保设备在复杂任务下的稳定运行。
    - 强大的通信能力:支持多种通信接口,包括双LAN、RS232/485、Wi-Fi、蓝牙和4G LTE,增强了设备的连通性和适应性。
    - 丰富的扩展选项:支持Micro SD卡和M.2 NVMe SSD存储扩展,通过GPIO接口可以连接各种外部设备。
    - 环境适应性强:宽电压输入范围和防护等级高的接口设计使其能够在恶劣的工业环境中可靠工作。
    - 安全性高:具备加密认证、实时时钟和安全启动功能,有效保障系统的安全性和稳定性。

    应用案例和使用建议


    ED-HMI2120-101C 广泛应用于工业自动化、物联网、智能工厂等领域。例如,在工业自动化控制中,它可以作为操作员与控制系统之间的交互界面,实时监控生产过程并接收操作指令。在物联网项目中,它可以作为远程数据采集和控制终端,实现对远程设备的监测和管理。
    使用建议:
    - 在安装前,请确保正确配置电源适配器,并确认所有连接线都牢固连接。
    - 使用时请注意电源输入范围,确保电源输入电压在9V~36V之间。
    - 在恶劣环境下使用时,注意保持良好的接地和防静电措施。
    - 定期更新系统和驱动程序,以保证最佳性能和安全性。

    兼容性和支持


    ED-HMI2120-101C 与其他电子元器件和设备具有良好的兼容性,支持多种操作系统,包括Raspberry Pi OS(32位和64位)和Windows等。制造商提供详尽的技术文档和支持服务,用户可以通过电子邮件(sales@edatec.cn/support@edatec.cn)或电话(中国:+86-18627838895;海外:+86-18217351262)获取帮助。

    常见问题与解决方案


    - Q1: 设备无法启动?
    - A1: 检查电源适配器是否正常工作,确保电源输入电压在指定范围内。
    - Q2: 屏幕无法显示内容?
    - A2: 确认操作系统和驱动程序已正确安装,并检查显示器连接线是否松动。
    - Q3: 设备温度过高?
    - A3: 检查散热装置是否工作正常,确保设备通风良好。

    总结和推荐


    ED-HMI2120-101C 是一款功能强大、性能稳定的工业级HMI设备,适合在各种复杂工业环境中使用。它的高性能处理器、多种通信接口和丰富的扩展选项使其成为工业自动化、物联网和智能工厂领域的理想选择。总体而言,我们强烈推荐使用这款设备,特别是对于需要高性能和多功能性的工业项目。

ED-HMI2120-101C-1832参数

参数
核心处理器 ARM® Cortex™-A72 1.5GHz,4 Core
最大工作供电电压 -
速度 1.5GHz
主要属性 -
最大时钟频率 -
最小工作供电电压 -
接口类型 -
Flash大小 -
RAM大小 -
程序存储器类型 -
内核数 4
I/O电压 -
外设 -
包装方式 盒装

ED-HMI2120-101C-1832厂商介绍

EDATEC公司是一家专注于提供先进电子制造服务的公司,其主要产品包括电子组件和系统。以下是EDATEC公司的一些主要产品分类和应用领域:

1. 电子组件:EDATEC提供各种电子组件,包括电阻、电容、电感、二极管、晶体管等,这些组件广泛应用于消费电子、工业控制、通信设备、汽车电子等领域。

2. 电路板:EDATEC设计和制造各种类型的电路板,如PCB、FPCB、RFPCB等,这些电路板被广泛应用于计算机、通信、医疗设备、汽车电子等高科技领域。

3. 电子系统:EDATEC还提供完整的电子系统解决方案,包括电源管理系统、信号处理系统、控制系统等,这些系统被广泛应用于****、**、工业自动化等领域。

EDATEC的优势在于:

1. 技术创新:EDATEC不断进行技术创新,开发出性能更优、可靠性更高的电子组件和系统。

2. 定制服务:EDATEC提供定制化的电子制造服务,满足客户的个性化需求。

3. 质量控制:EDATEC拥有严格的质量控制体系,确保产品的可靠性和一致性。

4. 快速响应:EDATEC能够快速响应客户需求,提供及时的技术支持和服务。

ED-HMI2120-101C-1832数据手册

厂牌 PDF简要描述 下载
EDATEC/上海晶珩 应用处理器与片上系统(SOC) EDATEC/上海晶珩 ED-HMI2120-101C-1832 ED-HMI2120-101C-1832数据手册

ED-HMI2120-101C-1832封装设计

查看详情并下载
Symbol
Footprint
3D Model
