HSN75176BDR

产品分类: RS485/RS422芯片
产品描述:
供应商型号: HSN75176BDR SOP-8
供应商: 云汉优选
标准整包数: 3000

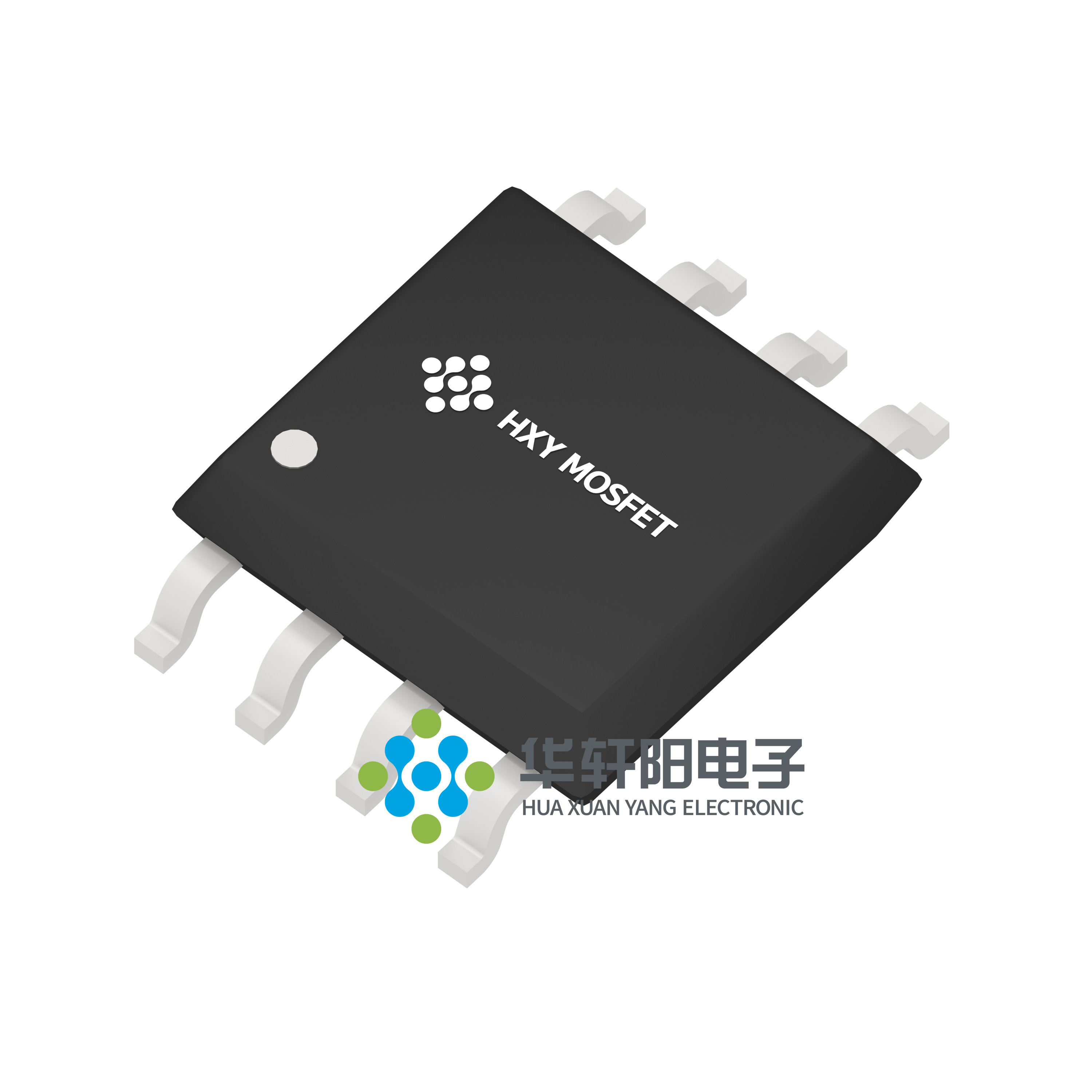

HXY MOSFET/深圳华轩阳电子 RS485/RS422芯片 HSN75176BDR

HSN75176BDR概述

    # HSN75176BDR 低功耗 RS-485/RS-422 收发器技术手册

    产品简介


    HSN75176BDR 是一款专为 RS-485 与 RS-422 通信设计的低功耗收发器。它集成了驱动器和接收器,支持半双工通信模式。这款收发器具有出色的抗干扰能力,适用于工业控制局域网等领域。它的主要功能包括半双工设计、三态输出、A/B端短路保护、以及多达128个收发器的汇流排支持。此外,它采用SOP-8封装,便于集成到各种电路板中。

    技术参数


    供电及控制参数
    - 供电电压(VCC): 5V
    - 接收使能(RE)、发送使能(DE)控制输入电压: -0.5V ~ +10V
    - 驱动输入电压(DI): -0.5V ~ +10V
    - A、B 引脚输出电压: -0.5V ~ +15V
    - A、B 引脚输入电压: -0.5V ~ +15V
    - 接收输出电压(RO): -0.5V ~ +10V
    - 存储温度(Tstg): -65°C ~ +160°C
    - 工作温度(TA): -40°C ~ +85°C
    电气特性
    - 最高传输速率: 10Mbps
    - 传输延时: 见图3、图8、图9
    - 接收器传输延迟: 20ns~200ns
    - 驱动器传输延迟: 40ns~90ns
    - 驱动器短路电流(VO=High): 120mA ~ 250mA
    - 接收器短路电流: 10060mA
    特殊功能
    - 电平转换器: 用于不同电平系统的转换
    - 失效保护特性: 输入开路时确保逻辑高电平输出
    - 热关断电路: 防止过高的输出电流和功耗

    产品特点和优势


    HSN75176BDR 低功耗收发器具有以下显著优势:
    - 低功耗: 适用于便携式设备和电池供电的应用
    - 半双工设计: 支持高效的双向通信
    - A/B 端短路保护: 增加了电路的安全性和可靠性
    - 三态输出: 提供更灵活的电路控制
    - 高集成度: SOP-8 封装易于集成
    这些特点使得 HSN75176BDR 在工业控制和自动化领域表现出色,尤其是在需要高可靠性的环境中。

    应用案例和使用建议


    应用案例
    HSN75176BDR 广泛应用于工业控制系统中,例如工厂自动化、楼宇自动化以及远程监控系统。它可以在复杂的通信环境中确保数据传输的稳定性和可靠性。
    使用建议
    - 选择合适的电源电压: 确保 VCC 为 5V,以保持正常工作状态。
    - 正确的信号连接: 确保 A 和 B 端口正确连接到双绞线或其他通信介质上。
    - 关注传输距离: 在长距离传输时需考虑线路阻抗匹配和终端电阻,以减少信号衰减。

    兼容性和支持


    HSN75176BDR 可以轻松与多种 RS-485/RS-422 设备配合使用,适用于不同的通信协议。制造商提供了详尽的技术文档和支持服务,包括详细的安装指南和技术支持热线,以确保用户能够顺利地进行设备配置和故障排查。

    常见问题与解决方案


    问题 1: 输出信号不稳定
    解决方案: 检查电源电压是否稳定,确认电路接地良好,确保驱动输入信号符合规范要求。
    问题 2: 短路保护未生效
    解决方案: 确认 A/B 引脚上的负载阻抗是否超出规定范围,检查是否有外部干扰导致误动作。

    总结和推荐


    综上所述,HSN75176BDR 作为一款高性能的低功耗 RS-485/RS-422 收发器,在工业控制领域的应用表现优异。其低功耗、半双工设计、A/B端短路保护等功能使其在市场上具备较强的竞争力。建议在需要高可靠性和高效通信的场合使用该产品。

HSN75176BDR参数

参数
最大工作供电电压 -
最小工作供电电压 -
数据速率 -
驱动器数 -
接收器数量 -
支持协议 -
典型供电电流 -
最大传输延迟时间 -

HSN75176BDR厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HSN75176BDR数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 RS485/RS422芯片 HXY MOSFET/深圳华轩阳电子 HSN75176BDR HSN75176BDR数据手册

HSN75176BDR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.5874
9000+ ¥ 0.5776
15000+ ¥ 0.5629
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1762.2
