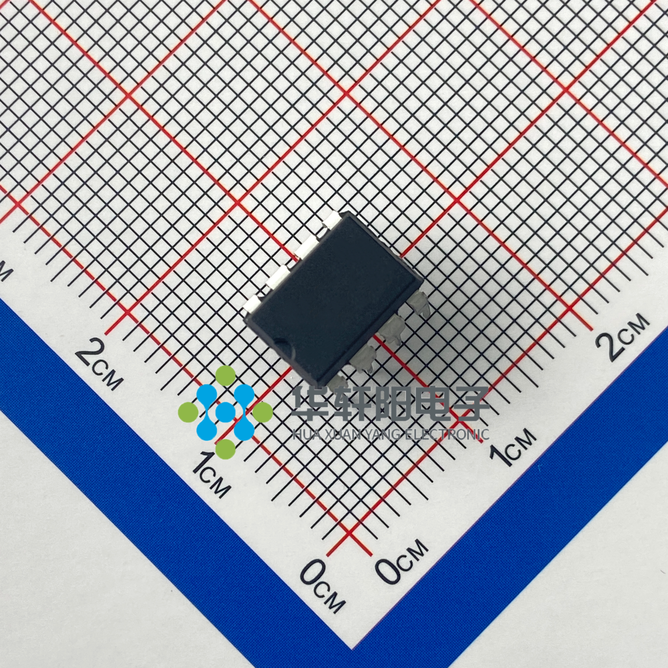

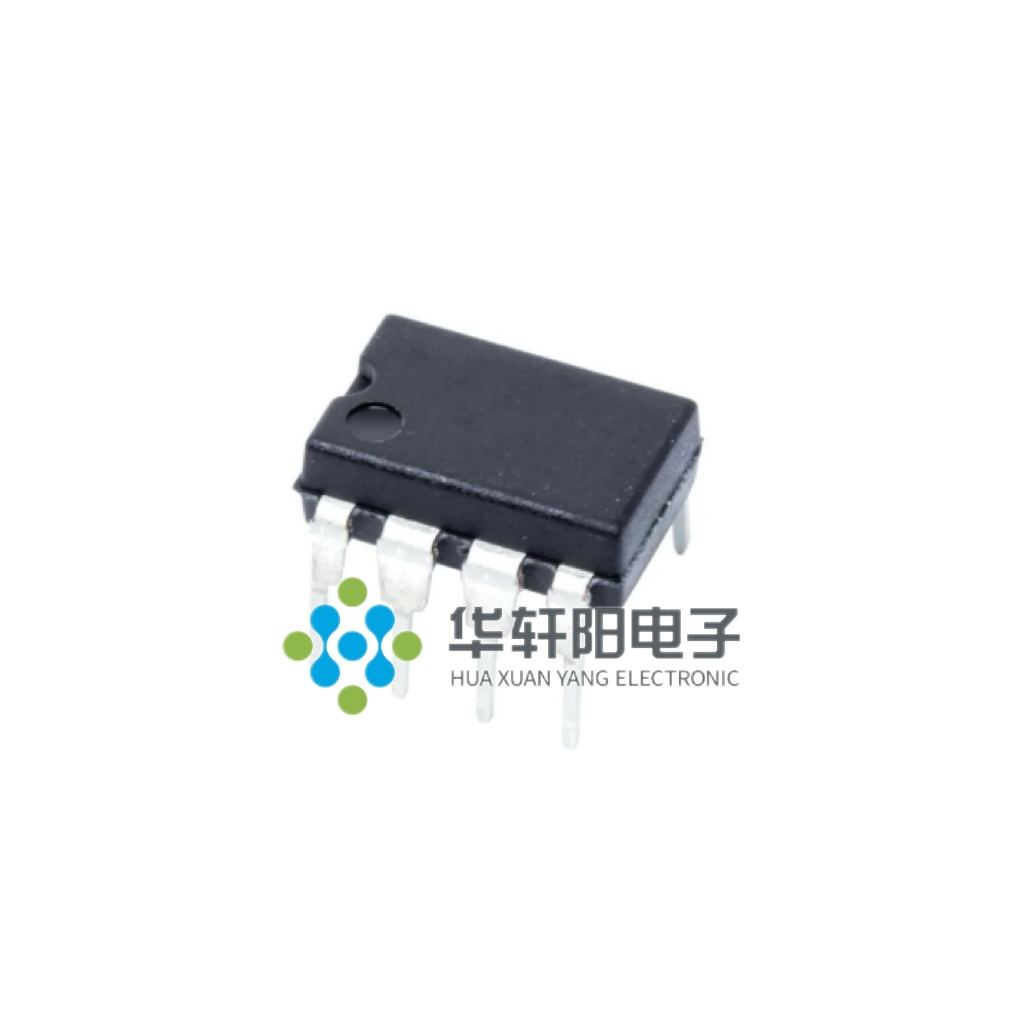

SN65LBC184N

产品分类: RS485/RS422芯片
产品描述:
供应商型号: SN65LBC184N DIP-8
供应商: 国内现货
标准整包数: 50
HXY MOSFET/深圳华轩阳电子 RS485/RS422芯片 SN65LBC184N

SN65LBC184N概述

    RS-485/RS-422 Transceivers: Technical Overview and Applications

    产品简介


    RS-485/RS-422收发器是专为工业通信设计的高可靠性设备。这类设备通常用于构建复杂的工业网络、公用仪表以及电机控制等系统。本产品(如SN75LBC184和SN65LBC184)具有集成的瞬态电压抑制器,可显著提高对高能量噪声瞬变的抗干扰能力,确保数据传输的稳定性和可靠性。

    技术参数


    以下是RS-485/RS-422收发器的关键技术参数:
    - 电压保护:接触放电±30 kV,空气间隙放电±15 kV,人体模型放电±15 kV。
    - 峰值过电压承受能力:400 W(符合IEC 61000-4-5标准)。
    - 数据速率:最高可达250 kbps。
    - 供电范围:4.75 V至5.25 V。
    - 接收器开路失效安全设计:即使输入悬空也能提供稳定的输出。
    - 环境温度范围:SN75LBC184为0°C至70°C,SN65LBC184为–40°C至85°C。

    产品特点和优势


    这些收发器的独特功能包括:
    - 集成瞬态电压抑制器:保护电路免受高达400 W的瞬态电压影响。
    - 可控驱动输出斜率:允许更长的电缆分支长度。
    - 1/4单元负载设计:单条总线上最多可以连接128个设备。
    - 热关断保护:防止长时间过载损坏。
    - 上电/下电瞬态保护:避免电源波动导致的故障。

    应用案例和使用建议


    典型应用场景:
    - 工业网络:用于工厂自动化系统中的远程数据传输。
    - 公用仪表:实现远程监控和数据采集。
    - 电机控制:在电机控制系统中进行信号传输。
    使用建议:
    - 确保通信线路上的终端电阻匹配线路阻抗(RT = ZO),以减少反射并保证信号完整性。
    - 尽量减少电缆分支长度,以保持信号传输质量。

    兼容性和支持


    - 兼容性:该产品与标准的RS-485/RS-422接口完全兼容,支持与其他同类设备互连。
    - 支持服务:供应商提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    - 问题1:设备在某些情况下无法正常通信。
    - 解决方法:检查供电电压是否在4.75 V至5.25 V之间,确认终端电阻设置正确。

    - 问题2:设备输出信号不稳定。
    - 解决方法:确认电缆分支长度不超过建议值,并检查终端电阻是否匹配线路阻抗。

    总结和推荐


    综上所述,SN75LBC184和SN65LBC184两款RS-485/RS-422收发器具有出色的性能和可靠性。它们不仅适用于工业网络、公用仪表及电机控制等多种应用场景,还能在复杂环境中保持数据传输的稳定性。强烈推荐使用这些产品,特别是在需要高可靠性的场合。
    希望这篇技术手册能够为您提供有价值的信息,并在您的项目中发挥重要作用。

SN65LBC184N参数

参数
最大工作供电电压 -
最小工作供电电压 -
数据速率 -
驱动器数 -
接收器数量 -
支持协议 -
典型供电电流 -
最大传输延迟时间 -
