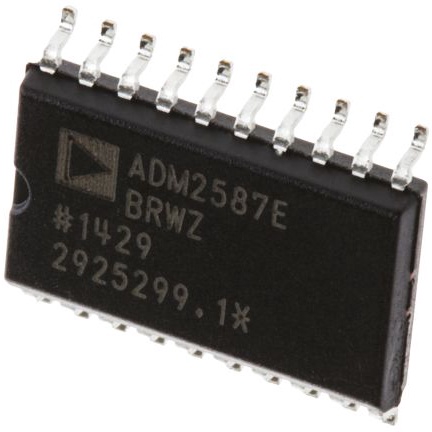

ADM2587EBRWZ-REEL7

产品分类: RS485/RS422芯片
厂牌: ANALOG DEVICES
产品描述: Single Transmitter/Receiver RS-422/RS-485 20-Pin SOIC W T/R
供应商型号: 26M-ADM2587EBRWZ-REEL7
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES RS485/RS422芯片 ADM2587EBRWZ-REEL7

ADM2587EBRWZ-REEL7概述


    产品简介


    ADM2582E 和 ADM2587E 是由 Analog Devices 提供的高性能隔离式 RS-485/RS-422 收发器。这些收发器专为工业自动化、电信和数据通信应用设计,适用于需要高数据传输速率(ADM2582E高达16 Mbps,ADM2587E高达500 kbps)和强电磁干扰(EMI)保护的场合。ADM2582E和ADM2587E采用先进的 iCoupler 技术,集成了数字隔离器和 isoPower DC-to-DC 转换器,能够实现高速、低功耗的数据传输,同时确保电气隔离和电源隔离。

    技术参数


    - 工作电压范围:3.3V 至 5.5V
    - 最高数据传输速率:ADM2582E:16 Mbps;ADM2587E:500 kbps
    - ESD保护:±15 kV(接触放电)
    - 电源电流(ICC):ADM2582E:高达230 mA;ADM2587E:高达125 mA
    - 信号引脚电压范围:−0.5 V至VCC+0.5 V
    - 温度范围:−40°C 至 +85°C
    - 隔离等级:UL认证 2500 Vrms,VDE认证 1050 VPEAK
    - 信号输出电压(VOD):ADM2582E:2.0 V 至 5.0 V;ADM2587E:1.5 V 至 5.0 V
    - 驱动器传播延迟:ADM2582E:最高110 ns;ADM2587E:最高200 ns
    - 接收器传播延迟:ADM2582E:最高110 ns;ADM2587E:最高200 ns
    - 最大磁通密度:1000 Hz时0.001 kGauss

    产品特点和优势


    ADM2582E和ADM2587E具备以下显著特点:
    - 高速数据传输:ADM2582E最高支持16 Mbps,ADM2587E支持500 kbps,满足高速通信需求。
    - 隔离保护:采用iCoupler技术提供电气和电源隔离,增强系统的抗EMI能力。
    - 高可靠性:ESD保护达到±15 kV,适合恶劣工业环境。
    - 集成度高:内置数字隔离器和DC-to-DC转换器,减少外部组件需求。
    - 紧凑封装:SOIC封装,占用空间小,适合密集电路板设计。

    应用案例和使用建议


    应用案例:
    1. 工业自动化:用于工厂自动化设备之间的数据通信,提高系统的可靠性和稳定性。
    2. 远程数据采集:在分布式传感器网络中使用,进行远距离高精度数据采集。
    3. 电信基础设施:应用于通信基站,提供稳定可靠的信号传输。
    使用建议:
    - 在安装过程中要特别注意接地和屏蔽,以避免EMI干扰。
    - 在数据传输过程中,应注意匹配负载阻抗,以确保最佳的信号完整性。
    - 对于高速数据传输的应用,建议使用带状线或微带线进行布线,以减小信号反射和串扰。

    兼容性和支持


    - 兼容性:ADM2582E和ADM2587E兼容标准的RS-485和RS-422协议,可以方便地集成到现有的通信系统中。
    - 支持:Analog Devices 提供详细的技术文档、设计指南和应用笔记,帮助用户快速理解和应用产品。

    常见问题与解决方案


    常见问题:
    1. 传输速率过低:可能是由于线路阻抗不匹配导致的。
    - 解决方法:调整负载电阻,确保负载阻抗与传输线阻抗匹配。
    2. 信号失真严重:可能是因为线路过长或存在过多的反射。
    - 解决方法:增加终端电阻,或者缩短传输线长度。
    3. 数据错误率高:可能是由于电源噪声过大。
    - 解决方法:检查并优化电源设计,使用去耦电容或电源稳压器。

    总结和推荐


    综上所述,ADM2582E和ADM2587E具有出色的性能和可靠性,适用于各种严苛的工业应用。特别是其高速数据传输能力和强大的EMI防护,使其成为现代通信系统的理想选择。推荐在需要高速、可靠数据传输的场合使用此系列产品。

ADM2587EBRWZ-REEL7参数

参数
支持协议 ANSI/TIA/EIA-485-A-98,ISO 8482:1987(E),RS-422,RS-485,Differential
典型供电电流 125mA
最大传输延迟时间 200ns
最大工作供电电压 5.5V
最小工作供电电压 3.3V
数据速率 500Kbps
驱动器数 1
接收器数量 1
长*宽*高 13mm*7.6mm*2.35mm
通用封装 SOIC-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ADM2587EBRWZ-REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
