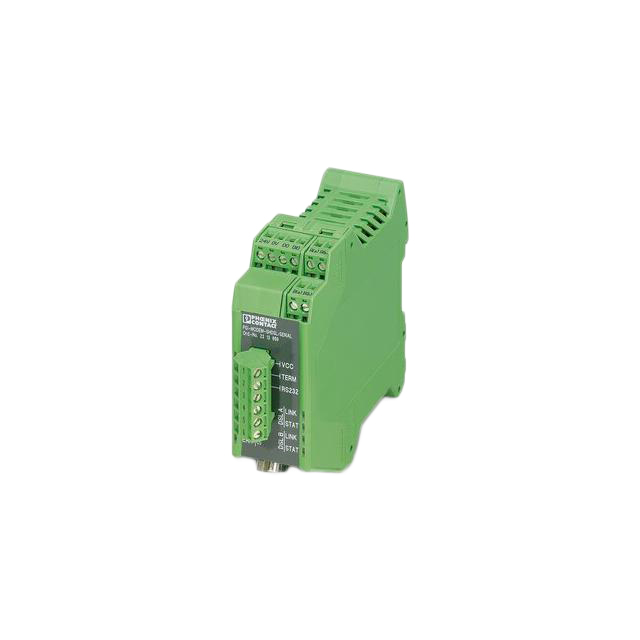

2313669

产品分类: RS485/RS422芯片
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 调制解调器 调制解调器, PSI-MODEM-SHDSL/SERIAL系列, 数字输出, 用于串行 RS-232/422/485 接口
供应商型号: 2313669-ND
供应商: Digi-Key
标准整包数: 1

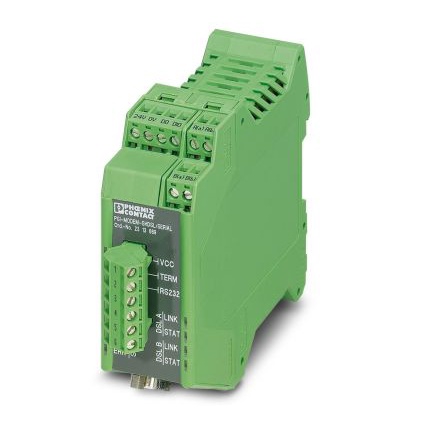

PHOENIX CONTACT RS485/RS422芯片 2313669

2313669概述

    PSI-MODEM-SHDSL/SERIAL 数据手册解析

    1. 产品简介


    产品类型: SHDSL-SERIAL永久线路调制解调器
    主要功能: 允许通过室内线路实现宽带串行设备联网。最大传输距离可达20公里,透明协议操作,支持RS-232、RS-422和RS-485接口。具备点对点、冗余点对点、线性拓扑及星形拓扑结构设置能力。设备内置诊断功能,提供在线诊断、日志记录及报警输出功能。通过配置软件进行个性化项目配置。
    应用领域:
    - 室内电缆连接
    - 点对点连接
    - 星型网络拓扑
    - 最多可连接255个SHDSL设备的线性拓扑

    2. 技术参数


    | 参数 | 描述 |

    | 供电电压 | 18-30 V直流(通过插拔式COMBICON螺纹端子);24 V直流±5%(通过DIN轨连接器和系统电源装置);5 V直流(仅用于配置,通过mini-USB B型) |
    | 额定电流消耗 | 小于180 mA(24 V时) |
    | 接口类型 | SHDSL(符合ITU-T G.991.2.bis标准);RS-232(符合ITU-T V.28、EIA/TIA-232、DIN 66259-1标准);RS-422(符合ITU-T V.11、EIA/TIA-422、DIN 66348-1标准);RS-485(符合EIA/TIA-485、DIN 66259-4/RS-485 2线标准);USB(2.0) |
    | 通信速率 | SHDSL:64 kbps到30 Mbps(手动设置数据率),384 kbps到11.39 Mbps(自动检测数据率);RS-232:92 bps到230.4 kbps;RS-422:92 bps到2 Mbps;RS-485:92 bps到2 Mbps |
    | 传输长度 | SHDSL:20 km以上(低数据率和良好电缆质量条件下);RS-232:最大15 m;RS-422:最大1200 m;RS-485:最大1200 m;USB:最大5 m(仅限配置和诊断) |
    | 防护等级 | IP20 |

    3. 产品特点和优势


    独特功能:
    - 支持多种协议,如Modbus RTU/ASCII和透明协议。
    - 可通过自由配置的数字输出实现报警功能。
    - 具备强大的诊断功能,包括在线诊断和日志记录。
    - 内置安全隔离功能,符合电磁兼容性要求。
    - 环境温度范围广泛,支持-20°C至+60°C的操作环境。
    市场竞争力:
    - 高传输速率和远距离传输能力。
    - 易于配置和诊断,降低了维护成本。
    - 广泛的应用场景使其成为工业自动化领域的理想选择。

    4. 应用案例和使用建议


    应用场景:
    - 在室内电缆环境中实现远程监控和数据采集。
    - 通过星型网络拓扑构建大型通信网络。
    - 适用于多种通信接口,如RS-232、RS-422和RS-485。
    使用建议:
    - 确保设备安装在干净干燥的环境中,避免机械和热负荷。
    - 使用高质量的电缆以确保长距离传输的质量。
    - 在点对点连接中,确保电缆类型和长度匹配以获得最佳传输效果。

    5. 兼容性和支持


    兼容性:
    - 支持与多种通信设备的连接,包括其他SHDSL设备和不同类型的串行设备。
    - 配套的配件齐全,便于用户根据需要进行选购。
    支持:
    - 用户可通过官网下载最新的文档和支持资料。
    - 如需帮助,可联系制造商获取专业的技术支持。

    6. 常见问题与解决方案


    问题1: 设备启动后LED灯不亮。
    解决方案: 检查供电电压是否在规定范围内,并确认USB配置接口连接正确。
    问题2: 数据传输速率低。
    解决方案: 检查电缆类型和长度是否匹配,并调整数据传输速率设置。
    问题3: 设备无法正常工作。
    解决方案: 参考手册中的故障排除指南,并联系制造商进行进一步检查。

    7. 总结和推荐


    产品优点:
    - 高性能、多功能和广泛的适用性。
    - 易于安装和配置,降低了用户的使用难度。
    - 提供全面的技术支持和服务。
    推荐:
    - PSI-MODEM-SHDSL/SERIAL是适用于室内电缆连接的理想选择,尤其适合需要远程监控和数据采集的工业自动化领域。鉴于其出色的性能和可靠性,强烈推荐使用此产品。

2313669参数

参数
最大传输延迟时间 -
最大工作供电电压 -
最小工作供电电压 18V
数据速率 2Mbps
驱动器数 -
接收器数量 -
支持协议 RS-232,RS-422,RS-485,SHDSL
典型供电电流 180mA
长*宽*高 114.5mm*99mm*35mm
零件状态 在售
包装方式 散装

2313669厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2313669数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT RS485/RS422芯片 PHOENIX CONTACT 2313669 2313669数据手册

2313669封装设计

查看详情并下载
Symbol
Footprint
3D Model
