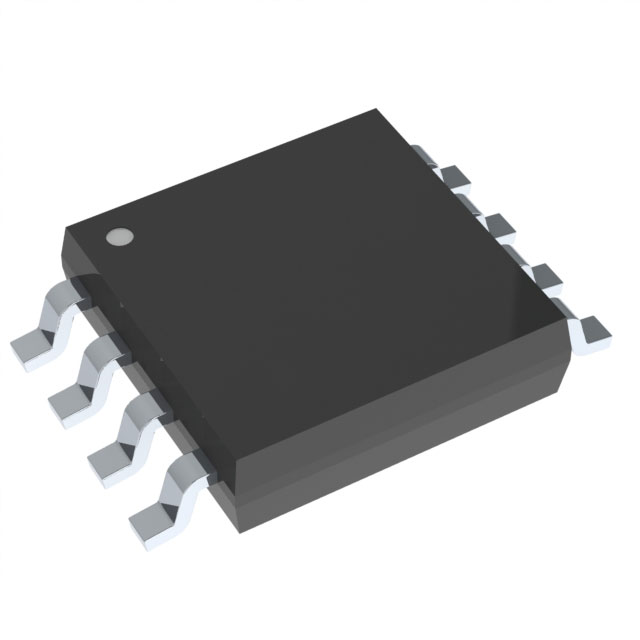

MAX22027AWA+

产品分类: RS485/RS422芯片
厂牌: ANALOG DEVICES
产品描述: Single Transmitter/Receiver RS-422/RS-485 8-Pin SOIC Tray
供应商型号: 3997497
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES RS485/RS422芯片 MAX22027AWA+

MAX22027AWA+概述


    产品简介


    产品类型:MAX22025-MAX22028/MAX22025F-MAX22028F 系列紧凑型隔离式 RS-485/RS-422 收发器。
    主要功能:这些收发器通过内部高电压电容器实现电缆侧(RS-485/RS-422 驱动器/接收器侧)和 UART 侧之间的 3.5kVRMS 数字隔离。集成的 AutoDirection 控制电路使得这些设备在应用中能够自动启用或禁用驱动器和接收器,从而保持总线处于正确状态。
    应用领域:这些收发器适用于多种工业自动化设备,如智能仪表、可编程逻辑控制器、暖通空调系统等。

    技术参数


    电气特性:
    - 供电电压:
    - VDDA:1.71V 至 5.5V
    - VDDB:4.75V 至 5.25V
    - 电源电流:
    - IDDA:0.39mA 至 0.7mA(典型值)
    - IDDB:4.0mA 至 5.5mA(典型值)
    - 最大数据速率:
    - 0.5Mbps(MAX22025/MAX22027/MAX22025F/MAX22027F)
    - 16Mbps(MAX22026/MAX22028/MAX22026F/MAX22028F)
    - 输入/输出电压:
    - 接收端输出电压(RXD):在驱动器使能状态下不跟随 VA-VB
    - 驱动器输出:±10kV 人体模型 ESD 保护
    - 绝缘特性:
    - 最大重复峰值耐受电压(VIORM):630VP
    - 最大工作隔离电压(VIOWM):445VRMS
    - 最大瞬态隔离电压(VIOTM):5000VP
    - 最大耐受隔离电压(VISO):3500VRMS
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    高集成度:紧凑型 8 引脚宽体 SOIC 封装(5.5mm 爬电距离),减少整体解决方案尺寸。
    集成保护:
    - ±10kV ESD(HBM)保护
    - 防故障接收器:在接收器输入短路或开路时防止故障过渡
    - 可承受 3.5kVRMS 隔离电压(VISO)
    - 可承受 630VPEAK 最大重复峰值隔离电压(VIORM)
    - 可持续承受 445VRMS 最大工作隔离电压(VIOWM)
    灵活系统设计:
    - 最大数据速率为 0.5Mbps(带限速驱动器)
    - 最大数据速率为 16Mbps
    - 自动方向控制消除了 DE 和 RE 控制信号的需求

    应用案例和使用建议


    应用案例:
    - 智能仪表:例如水表、电表等,确保高可靠性和抗干扰能力。
    - 工业自动化设备:例如 PLC 和 HVAC 系统,提高系统的稳定性和可靠性。
    - 系统连接:在不同电源域之间建立通信链路,实现信号传输。
    使用建议:
    - 线路终端电阻:合理选择终端电阻,保证信号完整性和降低反射。
    - 上拉/下拉电阻:确保线路处于正确状态,特别是在驱动器使能期间。

    兼容性和支持


    - 兼容性:这些收发器与标准 RS-485/RS-422 设备兼容,可在现有系统中无缝集成。
    - 支持和维护:提供全面的技术支持和详细的用户指南,帮助用户快速解决问题并进行有效维护。

    常见问题与解决方案


    问题1:ESD 保护失效。
    解决方案:确保按照手册中的指示正确安装旁路电容(0.1μF 和 1μF),并检查 ESD 保护结构。
    问题2:驱动器使能延迟过长。
    解决方案:检查供电电压是否在规定范围内,确认接线无误,必要时调整相关电阻值。

    总结和推荐


    总结:
    MAX22025-MAX22028/MAX22025F-MAX22028F 系列收发器在隔离性、集成度和性能方面表现出色,具有较强的市场竞争力。其自动方向控制功能显著简化了系统设计,减少了外部控制信号的需求。
    推荐:
    鉴于其优越的性能和广泛的应用范围,强烈推荐使用这些收发器,特别是在需要高可靠性和抗干扰能力的工业环境中。

MAX22027AWA+参数

参数
驱动器数 -
接收器数量 -
支持协议 -
典型供电电流 -
最大传输延迟时间 -
最大工作供电电压 -
最小工作供电电压 -
数据速率 -
零件状态 在售
包装方式 托盘

MAX22027AWA+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX22027AWA+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RS485/RS422芯片 ANALOG DEVICES MAX22027AWA+ MAX22027AWA+数据手册

MAX22027AWA+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 46.8145
10+ ¥ 29.9947
25+ ¥ 28.3621
100+ ¥ 26.7168
280+ ¥ 25.0715
560+ ¥ 23.6161
1120+ ¥ 22.7555
2520+ ¥ 22.3252
库存: 408
起订量: 43 增量: 1
交货地:
最小起订量为:25
合计: ¥ 709.05
