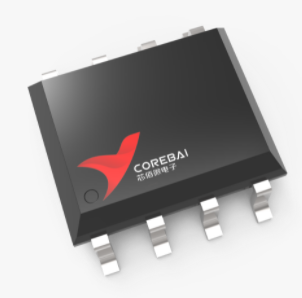

CBM485AS8-REEL

产品分类: RS485/RS422芯片
产品描述: RS-422/RS-485 10Mbps SOP-8 贴片安装
供应商型号: CBM485AS8-REEL SOP-8
供应商: 国内现货
标准整包数: 100
COREBAI/北京芯佰微电子 RS485/RS422芯片 CBM485AS8-REEL

CBM485AS8-REEL概述

    CBM485低功耗收发器技术手册

    1. 产品简介


    CBM485是一款基于RS-485和RS-422通信标准的低功耗收发器。这款芯片包含一个驱动程序和一个接收器,可以实现双向数据传输。CBM485特别适合应用于低功耗系统、数据包交换、多路数据转换和集成服务数字网络(ISDN)等领域。它没有驱动摆率限制,最高传输速率为10Mbps,适用于各种复杂的工业和商业环境。

    2. 技术参数


    以下是CBM485的主要技术参数:
    - 低静态电流:300µA
    - 共模输入电压范围:-7V 至+12V
    - 三态输出
    - 传输延迟:50ns
    - 传输偏差:5ns
    - 支持半双工版本
    - 电源电压:5V 单电源供电
    - 总线上最多可接入32个接收器
    - 数据传输速率:10 Mbps
    - 保护机制:限流和热关闭
    - 静电保护:IEC61000-4-2标准±15kV空气放电标准,±8kV接触放电标准

    3. 产品特点和优势


    产品特点和优势:
    - 低静态电流:300µA,保证设备的低功耗特性。
    - 宽共模输入电压范围:-7V 至+12V,适应多种复杂的工作环境。
    - 三态输出:增强系统的灵活性和兼容性。
    - 短传输延迟和偏差:50ns传输延迟,5ns偏差,保证数据传输的高效性和准确性。
    - 高可靠性的保护机制:具备限流和热关闭功能,确保系统的稳定运行。
    - 增强的静电防护:符合严格的IEC61000-4-2标准,增强产品的耐久性。

    4. 应用案例和使用建议


    应用案例:
    - 低功耗RS-485系统:广泛应用于工厂自动化、楼宇自动化和远程监测系统。
    - DTE/DCE接口:适用于通信设备间的互联。
    - 数据包交换:提高数据处理效率。
    - 本地网络(LNAs):增强网络的可靠性和稳定性。
    - 多路数据转换:适用于复杂的数据处理场景。
    - 数据集中:方便数据的集中管理和分析。
    - 集成服务数字网络(ISDN):支持更高带宽的数据传输需求。
    使用建议:
    - 在安装CBM485时,确保两端的线路长度尽量短,减少反射信号的影响。
    - 对于长距离传输,建议在链路的终端安装合适的终端电阻,以减少信号反射。
    - 在使用过程中,注意监测系统的温度和电流,确保设备在正常范围内工作。

    5. 兼容性和支持


    兼容性:
    - CBM485能够与多种RS-485标准兼容,支持半双工操作,广泛应用于多种应用场景。
    支持和服务:
    - 厂商提供详细的技术文档和在线技术支持,确保用户能够顺利使用产品。
    - 提供丰富的开发工具和参考设计,帮助用户快速上手和定制化开发。

    6. 常见问题与解决方案


    常见问题与解决方案:
    1. Q: 设备出现过热现象怎么办?
    - A: 检查系统是否过载,如负载过大,考虑增加散热措施或优化电路设计。

    2. Q: 设备无法正常通信怎么办?
    - A: 检查线路连接是否正确,终端电阻是否合适,确认电源电压在正常范围内。
    3. Q: 设备受到静电干扰如何解决?
    - A: 使用适当的静电防护措施,确保所有设备接地良好,以减少静电影响。

    7. 总结和推荐


    综上所述,CBM485是一款高性能、低功耗的RS-485收发器,适用于多种应用场景。其宽共模输入电压范围、高效的传输特性和可靠的保护机制使其在市场上具有显著的竞争优势。建议在需要高效、稳定的RS-485通信的场合使用CBM485,结合适当的系统设计和维护措施,将显著提升系统的整体性能和可靠性。

CBM485AS8-REEL参数

参数
最小工作供电电压 -
数据速率 10Mbps
驱动器数 -
接收器数量 -
支持协议 RS-422/RS-485
典型供电电流 -
最大传输延迟时间 -
最大工作供电电压 -
通用封装 SOP-8
安装方式 贴片安装

CBM485AS8-REEL厂商介绍

COREBAI是一家致力于开发和生产高性能聚合物材料的公司,其产品广泛应用于汽车、电子、建筑和消费品等行业。COREBAI的主要产品分类包括:

1. 工程塑料:这类材料因其高强度、耐热性和耐化学性而被用于制造各种机械零件和结构组件。

2. 特种聚合物:这些聚合物具有独特的物理或化学特性,适用于特定的技术应用,如耐高温、耐辐射或生物兼容性。

3. 复合材料:结合了两种或多种材料的优点,如轻质、高强度,常用于****和高性能汽车领域。

4. 热塑性弹性体:具有橡胶的弹性和塑料的加工便利性,适用于制造软管、密封件和减震器等。

5. 生物塑料:可生物降解的塑料,对环境影响小,适用于包装和一次性用品。

COREBAI的优势在于:

- 技术创新:不断研发新型材料以满足市场需求。
- 定制解决方案:根据客户特定需求提供定制化产品。
- 质量控制:严格的生产过程和质量管理体系确保产品一致性和可靠性。
- 环境可持续性:开发环保材料,减少对环境的影响。
- 全球网络:拥有广泛的全球分销网络,确保产品供应的及时性和便利性。

CBM485AS8-REEL数据手册

厂牌 PDF简要描述 下载
COREBAI/北京芯佰微电子 RS485/RS422芯片 COREBAI/北京芯佰微电子 CBM485AS8-REEL CBM485AS8-REEL数据手册

CBM485AS8-REEL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 2.7027
4000+ ¥ 2.6103
12000+ ¥ 2.4255
库存: 4000
起订量: 200 增量: 4000
交货地:
最小起订量为:200
合计: ¥ 540.54
