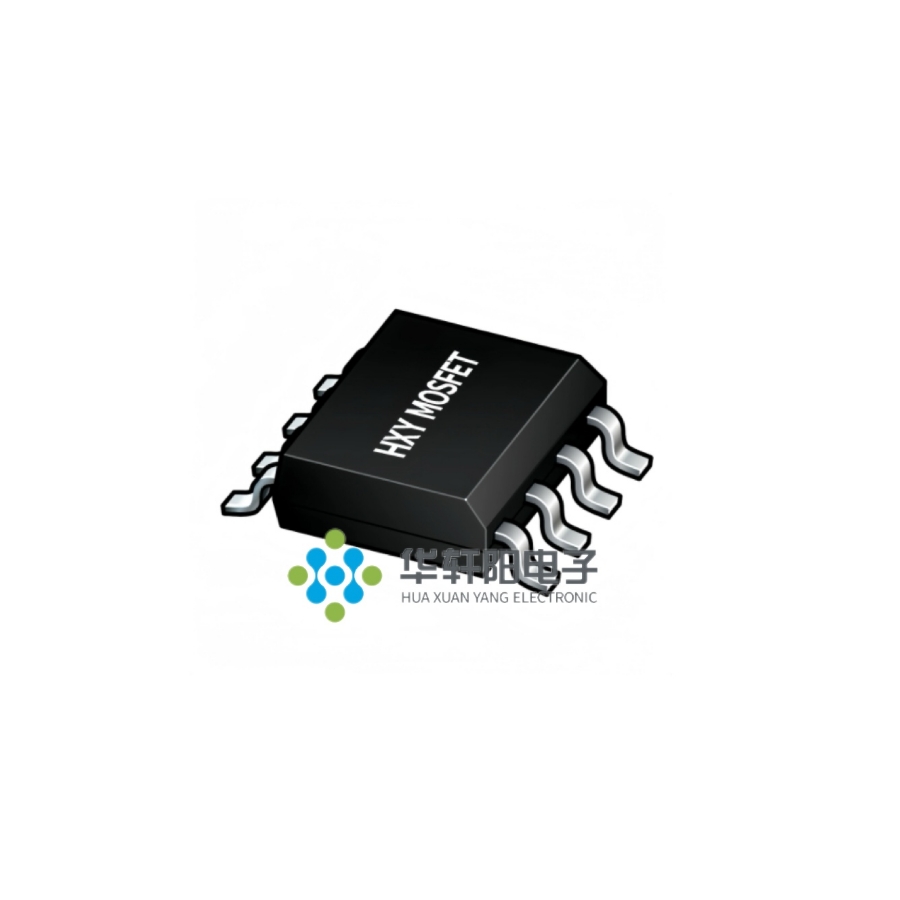

HSN65LBC184DRG4

产品分类: RS485/RS422芯片
产品描述:
供应商型号: HSN65LBC184DRG4 SOP-8
供应商: 国内现货
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子 RS485/RS422芯片 HSN65LBC184DRG4

HSN65LBC184DRG4概述

    # HSN65LBC184DRG4 RS-485 Transceiver 技术手册

    产品简介


    HSN65LBC184DRG4 是一款半双工 RS-485 收发器,具备 ±15kV IEC 61000-4-2 接触放电保护。该产品适用于工业控制、本地局域网、能源计量网络及照明系统等多种应用场景。其主要功能包括差分信号传输、数据速率高达 500 kbps 的高速通信,以及针对电磁干扰(EMI)敏感应用的优化设计。

    技术参数


    主要

    技术参数


    - 工作电压:4.75V 至 5.25V
    - 数据速率:500 kbps
    - 输入输出范围:-8 V 至 +13 V
    - 接收器输入阻抗:96 kΩ
    - 接收器输出电压:0.4 V 至 VCC - 1.5 V
    - 电源电流:无负载时为 150 μA 至 600 μA
    - 最大工作温度:-25°C 至 +85°C
    性能参数
    - 保护电路:集成 ESD 保护,接触放电可达 ±15 kV
    - 半双工操作:降低输出上升沿速度以减少电磁干扰(EMI)
    - 共模输入范围:-7 V 至 +12 V
    - 总线输入/输出引脚:A 和 B
    - 驱动器和接收器:每个收发器包含一个驱动器和一个接收器
    - 故障安全电路:确保当所有发送器断开时,接收器输出逻辑高电平

    产品特点和优势


    HSN65LBC184DRG4 收发器的独特功能使其在多个领域具有显著优势:
    - 强大的 ESD 保护:高达 ±15 kV 的接触放电保护,保证设备在强静电环境中依然稳定运行。
    - 低 EMI 特性:通过减缓输出上升沿速度,降低电磁干扰。
    - 高可靠性:故障安全电路确保在多变的工业环境下维持正常通信。
    - 大总线容量:采用 1/8 单位负载接收器输入阻抗,允许最多 256 台收发器连接在同一总线上。

    应用案例和使用建议


    应用案例
    - 工业控制:HSN65LBC184DRG4 能够在恶劣的工业环境中可靠地进行数据传输。
    - 能量计量网络:用于智能电网中的远程读取和监控,提供稳定的数据传输。
    - 照明系统:支持高效的集中控制,提高系统的可靠性和易管理性。
    使用建议
    - 线路布局:建议使用屏蔽电缆并正确接地,以避免电磁干扰。
    - 终端电阻:使用合适的终端电阻可以有效减少反射噪声。
    - 电源管理:确保电源电压稳定且符合规定范围,以保证最佳性能。

    兼容性和支持


    HSN65LBC184DRG4 收发器与其他标准 RS-485 设备完全兼容。制造商提供了详尽的技术支持和售后服务,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    问题一:如何避免因电磁干扰导致的误码?
    解决方法:确保正确使用屏蔽电缆和终端电阻,减少线路间的反射噪声。
    问题二:接收器输出为何会出现异常波动?
    解决方法:检查电源电压是否稳定,并确认各引脚接线无误。
    问题三:如何避免高温环境下设备性能下降?
    解决方法:选择符合温度要求的工作环境,并使用散热良好的封装。

    总结和推荐


    HSN65LBC184DRG4 收发器凭借其卓越的 ESD 保护、低 EMI 特性以及故障安全电路,在工业自动化、能源管理和楼宇控制等领域表现出色。结合其广泛的应用案例和详细的使用建议,我们强烈推荐 HSN65LBC184DRG4 作为高性能的 RS-485 通信解决方案。

HSN65LBC184DRG4参数

参数
支持协议 -
典型供电电流 -
最大传输延迟时间 -
最大工作供电电压 -
最小工作供电电压 -
数据速率 -
驱动器数 -
接收器数量 -

HSN65LBC184DRG4厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HSN65LBC184DRG4数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 RS485/RS422芯片 HXY MOSFET/深圳华轩阳电子 HSN65LBC184DRG4 HSN65LBC184DRG4数据手册

HSN65LBC184DRG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 2.142
9000+ ¥ 2.1063
15000+ ¥ 2.0528
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 6426
直接购买
加入购物车
