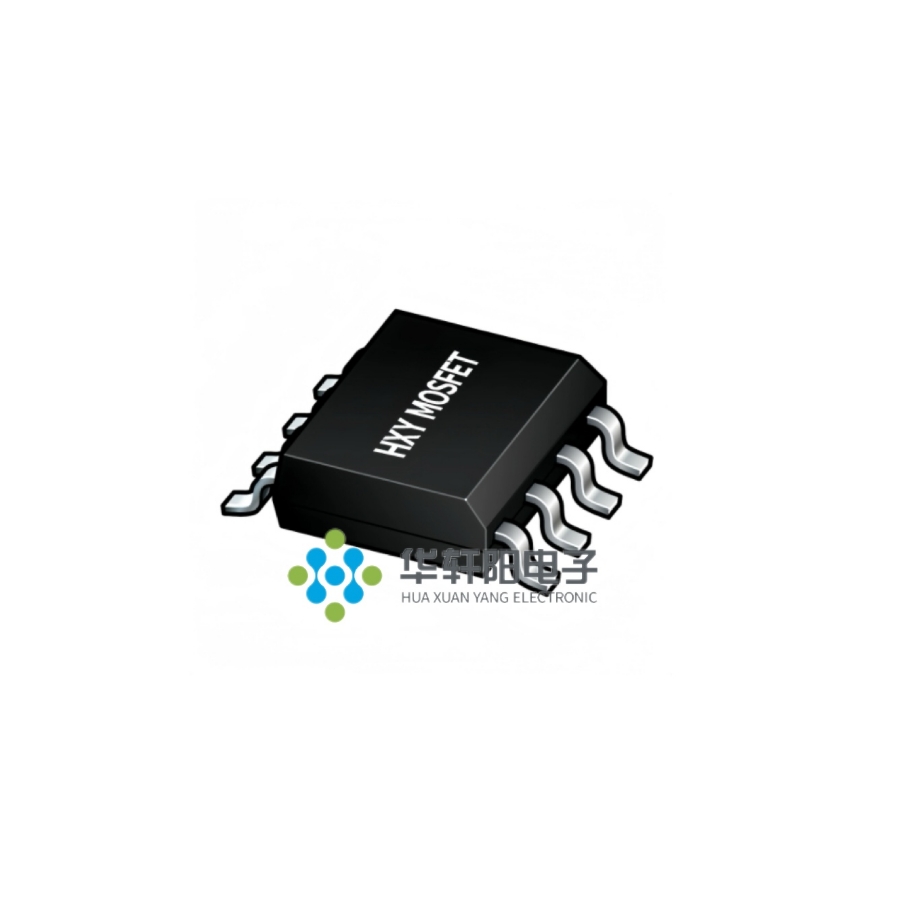

HSN65LBC184DR

产品分类: RS485/RS422芯片
产品描述:
供应商型号: HSN65LBC184DR SOP-8
供应商: 国内现货
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子 RS485/RS422芯片 HSN65LBC184DR

HSN65LBC184DR概述


    产品简介


    HSNx5LBC184:一款高性能RS-485/RS-422收发器
    HSNx5LBC184是一款5V全双工RS-485收发器,适用于工业网络、电表、电机控制等领域。它集成了瞬态电压抑制器(TVS),可承受高达400W的峰值过电压冲击。HSNx5LBC184具备鲁棒的静电放电(ESD)保护,可在高噪声环境中实现可靠的通信。

    技术参数


    绝对最大额定值
    - VCC:-0.5V ~ 7V
    - 连续电压范围:-15V ~ 15V
    - 数据输入/输出电压:-0.3V ~ 7V
    - 接收器输出电流:-20mA ~ 20mA
    - 存储温度:-160°C
    额定工作条件
    - VCC:4.75V ~ 5.25V
    - 输入电压:-7V ~ 12V
    - 输入高电平:≥2V
    - 输入低电平:≤0.8V
    - 差分输入电压:≤12V
    热阻参数
    - RθJA(管脚到环境热阻):108.7°C/W(DIP-8)、172.4°C/W(SOP-8)
    - RθJC(管脚到外壳热阻):34.8°C/W(DIP-8)、42.5°C/W(SOP-8)

    产品特点和优势


    HSNx5LBC184的主要优势包括:
    - 高ESD保护:±30kV接触放电和±15kV空气间隙放电保护。
    - 强抗噪能力:在工业噪声环境中仍能保持250kbps的数据传输速率。
    - 内置过压保护:可达400W的峰值过电压冲击。
    - 节能设计:低功耗,最大闲置功耗仅为300μA。
    - 灵活的通信接口:符合TIA/EIA-485和ISO/IEC 8482:1993标准。

    应用案例和使用建议


    应用案例
    - 工业自动化系统中的远程数据采集
    - 智能电网中的数据通信
    - 机器人和运动控制系统
    使用建议
    - 确保通信线路两端正确接地并使用适当的终端电阻(如120Ω)。
    - 减少分支电缆长度,以减少反射噪声。
    - 考虑使用屏蔽电缆以增强抗干扰能力。

    兼容性和支持


    HSNx5LBC184的引脚兼容SN75176,便于替换现有设计中的器件。供应商提供详尽的技术文档和支持服务,包括电路设计指南、应用笔记和样品申请。

    常见问题与解决方案


    问题1:如何确保稳定的通信?
    - 解决办法:检查所有连接是否稳固,确保接地良好,并使用匹配的终端电阻。
    问题2:如何提高信号质量?
    - 解决办法:增加信号线的终端电阻,减少分支电缆长度,使用屏蔽电缆。

    总结和推荐



    总结


    HSNx5LBC184是一款性能卓越、高可靠性的RS-485/RS-422收发器,适用于各种严苛的应用环境。它具备优秀的抗噪声能力和高效的ESD保护,确保在恶劣环境中也能稳定工作。
    推荐
    鉴于其卓越的性能和可靠性,强烈推荐在需要高度可靠通信的工业应用场景中使用HSNx5LBC184。无论是智能电网还是自动化控制系统,HSNx5LBC184都是理想的选择。

HSN65LBC184DR参数

参数
最大传输延迟时间 -
最大工作供电电压 -
最小工作供电电压 -
数据速率 -
驱动器数 -
接收器数量 -
支持协议 -
典型供电电流 -

HSN65LBC184DR厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HSN65LBC184DR数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 RS485/RS422芯片 HXY MOSFET/深圳华轩阳电子 HSN65LBC184DR HSN65LBC184DR数据手册

HSN65LBC184DR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.134
9000+ ¥ 1.1151
15000+ ¥ 1.0868
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 3402
