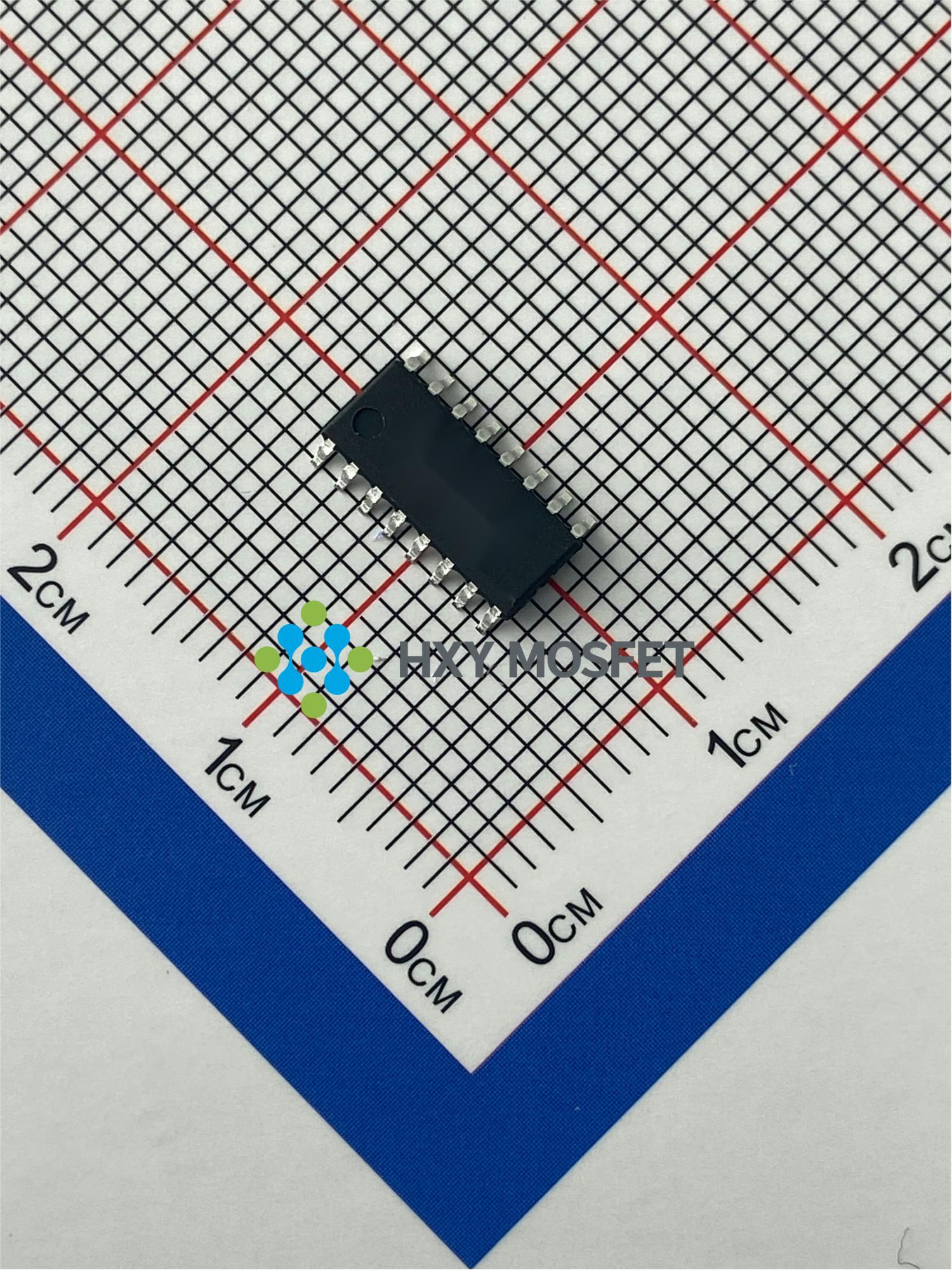

74HC595D

产品分类: 寄存器
产品描述: 描述: 这款8位移位寄存器采用紧凑型SOP-16封装,专为高效数据处理设计。其工作电压范围在2V至6V之间,可实现灵活的串行至串行或串行至并行数据转换功能,满足不同系统配置需求。每个器件含8个独立的数据存储位,能有效管理和传输大量信息流,是嵌入式系统、高速通信设备的理想选择,以卓越性能提升系统整体效率。
供应商型号: 14M-74HC595D SOP-16
供应商: 云汉优选
标准整包数: 1

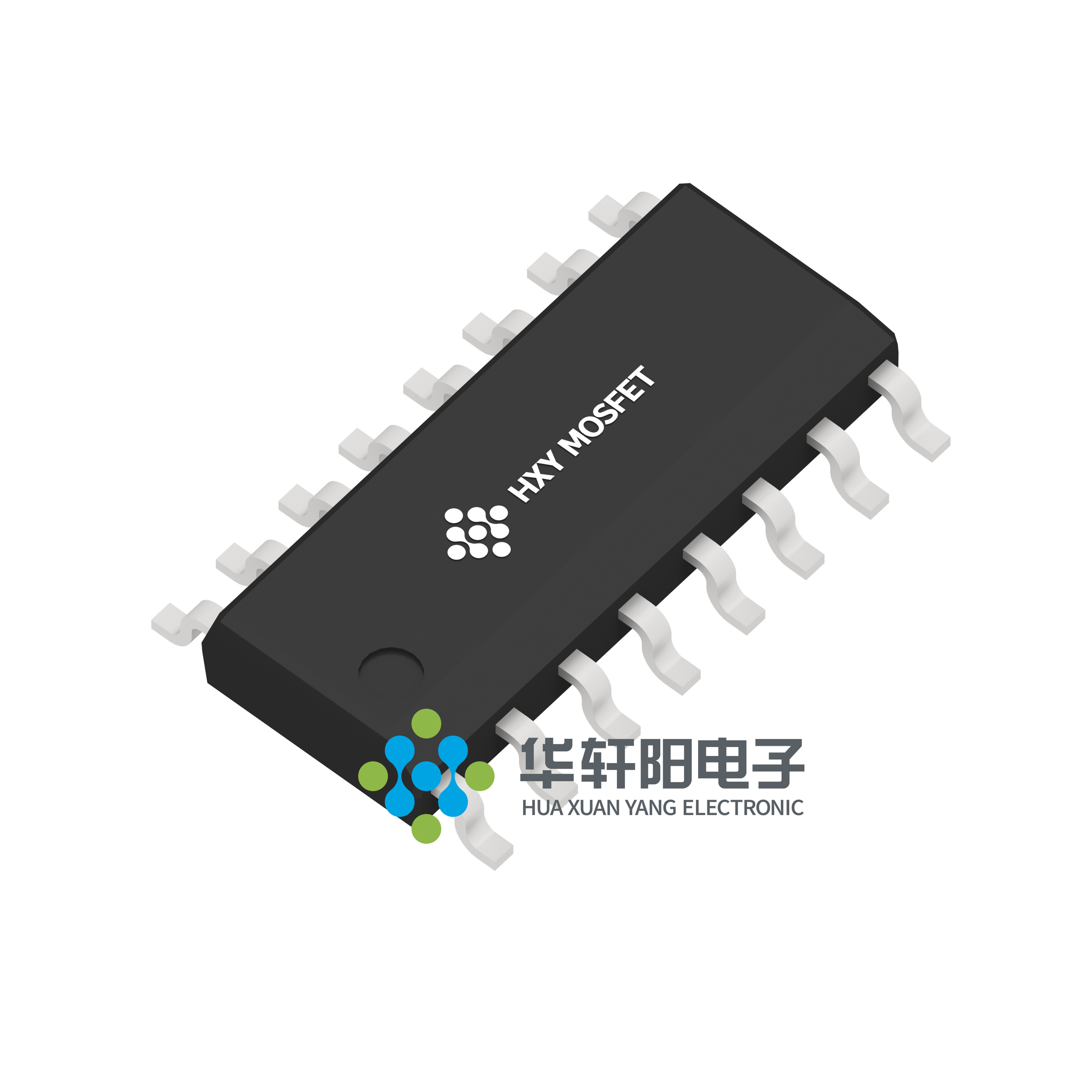

HXY MOSFET/深圳华轩阳电子 寄存器 74HC595D

74HC595D概述

    74HC595D 移位寄存器技术手册解析

    产品简介


    74HC595D 是一款由 Shenzhen HuaXuanYang Electronics CO., Ltd 生产的高性能8位串行输入/串行或并行输出移位寄存器。它集成了8位移位寄存器和8位带三态输出的锁存器,广泛应用于各种数字电路设计中,如LED显示驱动、马达控制、机器人技术等。

    技术参数


    - 供电范围:2.0V ~ 6.0V
    - 工作频率:高达60MHz
    - 引脚配置:
    - 并行数据输出:Q0~Q7
    - 串行数据输出:Q7'
    - 串行数据输入:DS
    - 主复位:MR(低电平有效)
    - 移位寄存器时钟输入:SHCP
    - 锁存器时钟输入:STCP
    - 输出使能:OE(低电平有效)
    - 正电源电压:VCC
    - 接地:GND
    - 极限参数:
    - 电源电压:-0.5V ~ +6.5V
    - 输入二极管电流:±20mA
    - 输出二极管电流:±20mA
    - 电源电流:±70mA
    - 功耗:500mW (Tamb = -40°C ~ +125°C)
    - 存储温度:-65°C ~ +150°C
    - 电参数:
    - 输入高电平电压:VIH ≥ 1.4V (2.0V ≤ VCC ≤ 6.0V)
    - 输入低电平电压:VIL ≤ 0.6V (2.0V ≤ VCC ≤ 6.0V)
    - 输出高电平电压:VOH ≥ 1.9V (2.0V ≤ VCC ≤ 6.0V)
    - 输出低电平电压:VOL ≤ 0.1V (2.0V ≤ VCC ≤ 6.0V)

    产品特点和优势


    - 高速度:最高可达60MHz的工作频率,适用于高速数据传输。
    - 低功耗:兼容低功耗肖特基TTL,适合电池供电设备。
    - 三态输出:通过OE引脚可以实现三态输出控制,便于多路复用。
    - 封装形式多样:提供DIP16和SOP16两种封装形式,适用于不同应用场景。

    应用案例和使用建议


    - LED显示驱动:使用串行数据输入DS和锁存器时钟输入STCP,可以将数据串行输入后锁存输出,实现LED显示驱动。
    - 电机控制:利用并行数据输出端口,可以精确控制电机的转动角度。
    - 机器人技术:可应用于机器人的传感器数据采集和执行机构控制。
    使用建议:
    - 在使用过程中,确保所有输入信号的电平符合规定范围,以避免误操作。
    - 配合外部时钟源使用,可以提高系统的灵活性和可靠性。

    兼容性和支持


    - 兼容性:74HC595D与大多数低功耗肖特基TTL兼容,可与多种微控制器(如Arduino、STM32等)无缝对接。
    - 支持:厂商提供详尽的技术手册和快速响应的技术支持服务,帮助用户解决使用过程中的问题。

    常见问题与解决方案


    - 问题1:串行数据输入DS信号不稳定,导致数据传输错误。
    - 解决办法:检查DS引脚的连接,确保接地良好,并适当增加去耦电容。

    - 问题2:电源电压超出推荐范围。
    - 解决办法:确保电源电压在2.0V至6.0V之间,避免损坏器件。

    - 问题3:输出三态控制无效。
    - 解决办法:确认OE引脚正确连接,并检查是否有外部干扰信号影响OE引脚。

    总结和推荐


    74HC595D是一款性能卓越、功能丰富的移位寄存器。其高速度、低功耗、三态输出等特性使其成为众多应用场景的理想选择。无论是LED显示驱动还是电机控制,74HC595D都能胜任。我们强烈推荐在需要高速、可靠的数据传输的应用中使用这款产品。

74HC595D参数

参数
逻辑功能 串行至串行或并行
传播延迟时间 -
电路数量 1
时钟频率 60MHz
元件数量 1
输出类型 三态输出
低电平输出电流 1A
最小工作供电电压 2V
最大工作供电电压 6V
高电平输出电流 1.2A
逻辑系列 -
通用封装 SOP-16
应用等级 工业级
零件状态 在售

74HC595D厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

74HC595D数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 寄存器 HXY MOSFET/深圳华轩阳电子 74HC595D 74HC595D数据手册

74HC595D封装设计

查看详情并下载
Symbol
Footprint
3D Model
