首页  >  产品百科  >  B5817W

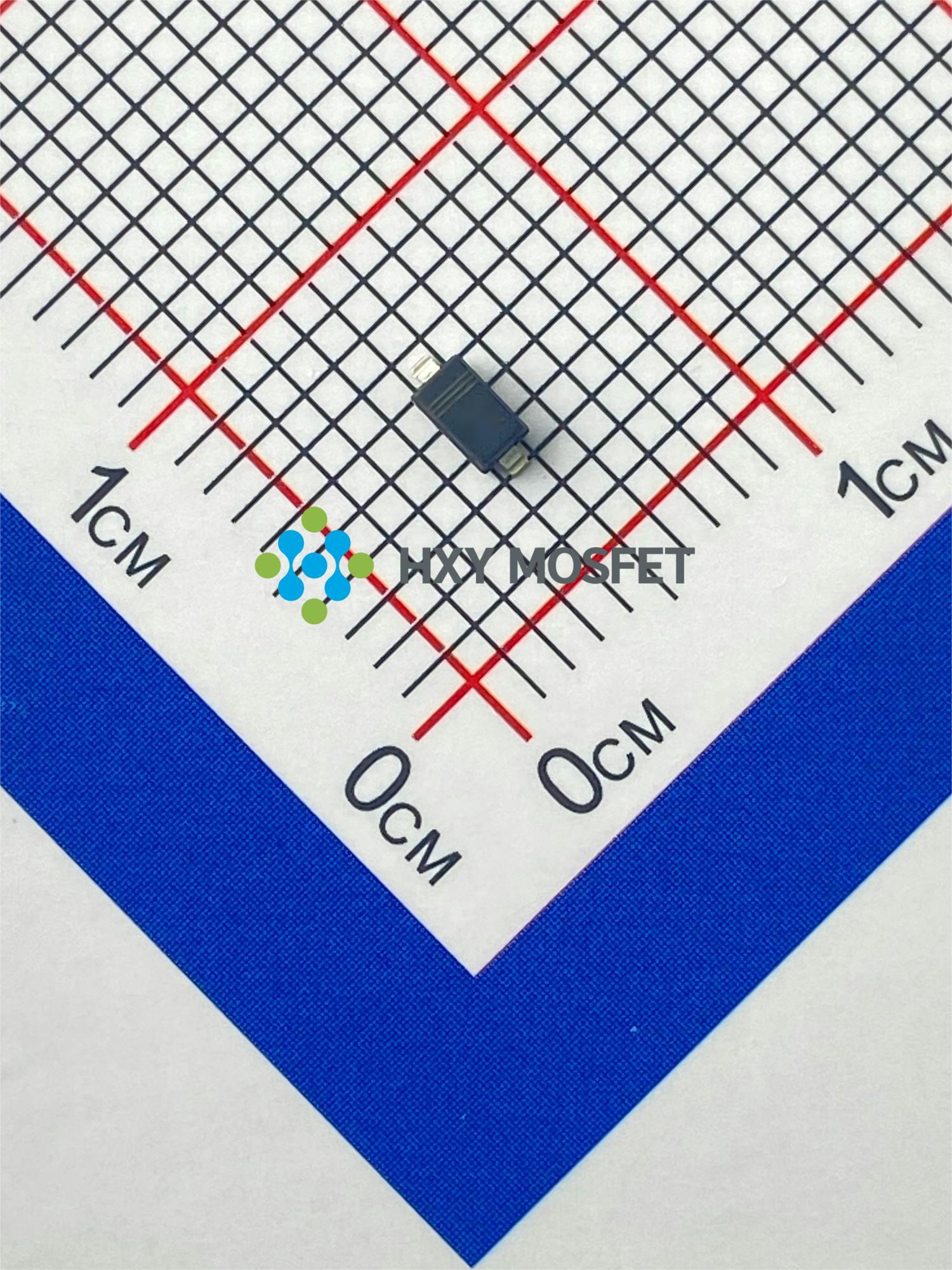

B5817W

产品分类: 肖特基二极管
产品描述: 描述: 此款SOD-123封装肖特基二极管,专为低电压、高速开关应用设计。具备20V的高反向耐压(VR)和高达1A的连续正向电流(IF),在正向导通时仅产生微小的0.45V压降(VF)。凭借其出色的高速性能与低功耗特性,广泛应用于电源转换、电池保护及高频电路中,是高效能电子系统的优质元件选择。
供应商型号: B5817W SOD-123
供应商: 云汉优选
标准整包数: 3000

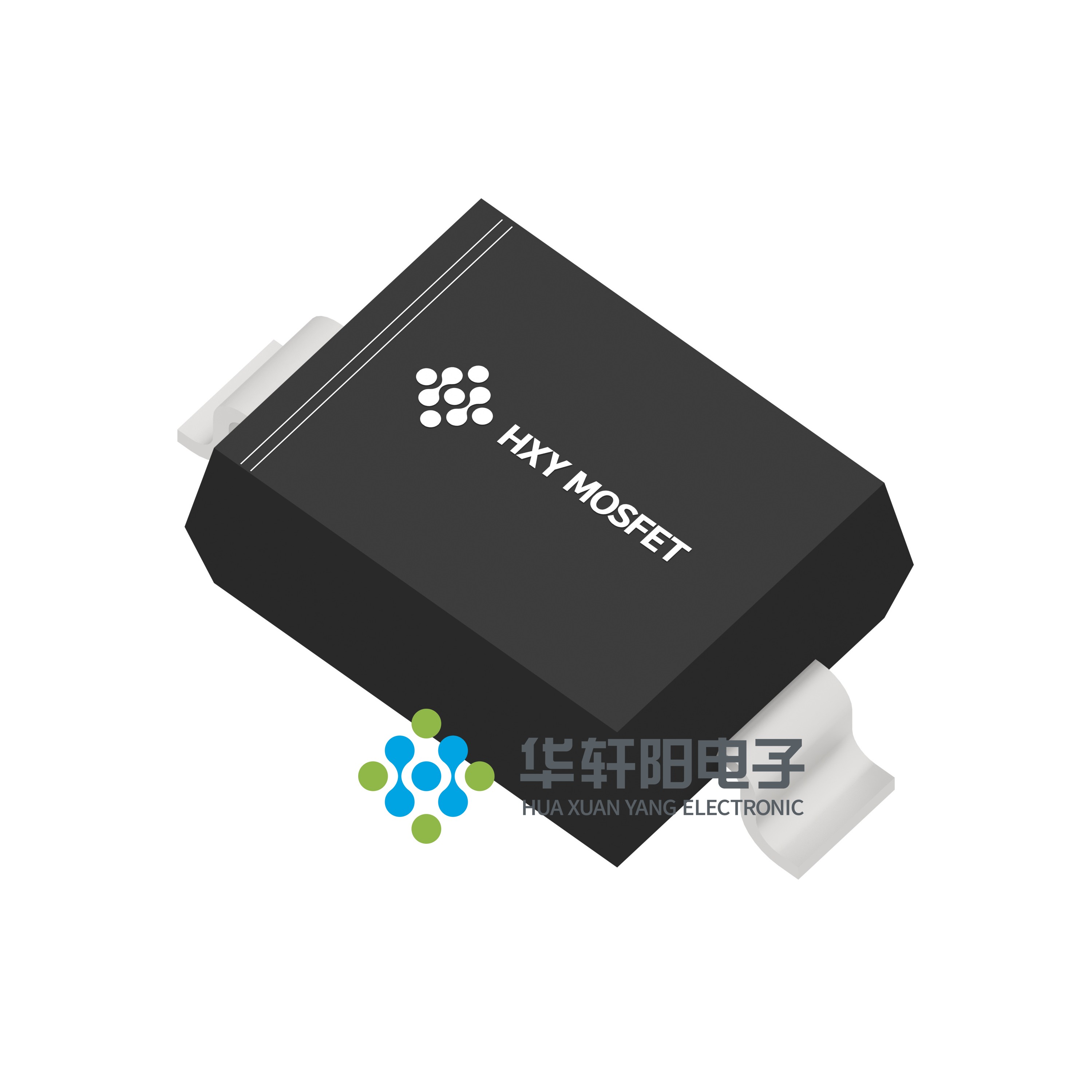

HXY MOSFET/深圳华轩阳电子 肖特基二极管 B5817W

B5817W概述


    产品简介


    B5817W/B5818W/B5819W肖特基势垒二极管是由深圳华轩阳电子有限公司(HXY)生产的电子元器件。这些二极管采用SOD-123封装形式,主要用于各种电子设备中的整流、开关和电压保护等应用。它们特别适用于消费电子产品、通信设备以及电源管理等领域。

    技术参数


    - 非重复峰值反向电压 (VRM):20 V / 30 V / 40 V
    - 重复峰值反向电压 (VRRM):20 V / 30 V / 40 V
    - 平均整流输出电流 (IF):1 A
    - 重复峰值正向电流 (IFRM):1.5 A
    - 脉冲正向浪涌电流 (IFSM):9 A
    - 最大功率耗散 (PD):500 mW
    - 热阻 (RθJA):200 ℃/W
    - 工作结温范围 (TJ):-40°C ~ +125°C
    - 存储温度范围 (TSTG):-55°C ~ +150°C
    - 反向电压泄漏电流 (IR):
    - B5817W:20V时 1 mA
    - B5818W:30V时 1 mA
    - B5819W:40V时 1 mA
    - 正向电压 (VF):
    - B5817W:1A时 0.45 V / 3A时 0.75 V
    - B5818W:1A时 0.55 V / 3A时 0.875 V
    - B5819W:1A时 0.6 V / 3A时 0.9 V
    - 二极管电容 (CD):120 pF @ 4V, 1 MHz

    产品特点和优势


    - 高可靠性:工作结温范围宽,能适应各种严苛环境。
    - 低正向压降:具备更低的正向电压,从而降低损耗,提高效率。
    - 高击穿电压:具有较高的反向击穿电压,适合于高电压应用。
    - 快速恢复时间:由于肖特基势垒结构,恢复速度快,适用于高频应用。
    - 小尺寸封装:SOD-123封装使得这些二极管体积小,易于安装在空间受限的电路板上。

    应用案例和使用建议


    这些肖特基势垒二极管广泛应用于多种电路设计中,如开关电源、电池充电电路、太阳能逆变器等。例如,在一个典型的开关电源设计中,B5817W/B5818W/B5819W 可以用于整流环节,提供高效的整流效果。为了优化电路性能,建议采用适当的散热措施来确保二极管在高温环境下仍能正常工作。此外,确保电路中的电流不超过额定值,避免过载对二极管造成损害。

    兼容性和支持


    这些肖特基势垒二极管与现有的标准电子元件兼容,适用于各种电路设计。深圳华轩阳电子有限公司提供了全面的技术支持和服务,包括技术咨询、产品定制和技术培训等。如有任何疑问或需要技术支持,可以联系最近的经销商或通过公司官网获取相关信息。

    常见问题与解决方案


    - Q: 工作温度超出推荐范围会影响什么?
    - A: 超出推荐的工作温度范围可能导致二极管失效或损坏。建议采取适当的散热措施并遵循手册中的建议,以确保正常运行。

    - Q: 如何确定电流是否超过了额定值?
    - A: 使用万用表或其他测试设备测量实际电流值,并与额定值进行对比。如果超过额定值,应调整电路以防止过载。
    - Q: 如何改善散热性能?
    - A: 可以通过增加散热片、采用导热材料或者优化电路布局等方式来提高散热性能。

    总结和推荐


    综上所述,B5817W/B5818W/B5819W肖特基势垒二极管具有优异的性能和广泛的应用前景。它在工作温度范围、正向压降、击穿电压和电容等方面均表现出色,且采用了高效可靠的封装形式。对于需要高性能、高可靠性的电子设备设计者来说,这是一个非常值得考虑的选择。因此,强烈推荐在相关应用中使用这些肖特基势垒二极管。

B5817W参数

参数
正向浪涌电流 9A
Vrrm - 重复反向电压 20V
配置 独立式
If - 正向电流 1A
Ir - 反向电流 1mA
Vr-反向电压 20V
反向恢复时间 -
长*宽*高 2.7mm*1.1mm*1.6mm
通用封装 SOD-123
安装方式 贴片安装

B5817W厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

B5817W数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 肖特基二极管 HXY MOSFET/深圳华轩阳电子 B5817W B5817W数据手册

B5817W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.0413
9000+ ¥ 0.0406
15000+ ¥ 0.0396
库存: 720000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 123.9
