首页  >  产品百科  >  1N5711

1N5711

产品分类: 肖特基二极管
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 肖特基二极管 二极管, 15mA, 70V, 通孔安装, DO-35封装, 2针
供应商型号: 31M-1N5711
供应商: 云汉优选
标准整包数: 5

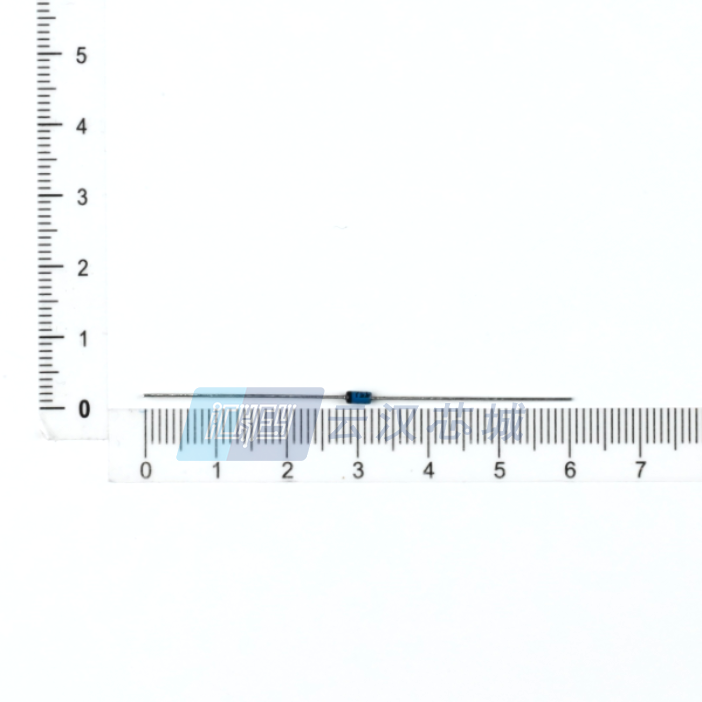

STMICROELECTRONICS 肖特基二极管 1N5711

1N5711概述


    产品简介




    1N5711小型肖特基二极管是一种适用于高频应用的小型信号肖特基二极管。它广泛用于超高频(UHF)和甚高频(VHF)检测以及脉冲应用中,具有广泛的动态范围。这款二极管主要特点是高击穿电压、低导通电压和超快开关速度,使其在无线通信等领域中具有重要应用价值。


    技术参数




    - 额定反向峰值电压:\( V_{RRM} \) = 70 V
    - 正向连续电流(Ta = 25°C):\( I_F \) = 15 mA
    - 功耗(Ta = 25°C):\( P_{tot} \) = 430 mW
    - 存储温度范围:-65°C 到 200°C
    - 结温范围:-65°C 到 200°C
    - 焊接温度(在距引脚4mm处10秒内):\( T_L \) = 230°C
    - 热阻(在无限散热器上,4mm引脚长度下):\( R_{th(j-a)} \) = 400°C/W

    电气特性:

    - 击穿电压(\( V_{BR} \),\( T_{amb} \) = 25°C,\( I_R \) = 10µA):\( V_{BR} \) ≥ 70 V
    - 正向电压(\( V_F \),\( T_{amb} \) = 25°C,\( I_F \) = 1 mA):\( V_F \) = 0.41 V
    - 反向漏电流(\( I_R \),\( T_{amb} \) = 25°C,\( V_R \) = 50 V):\( I_R \) ≤ 0.2 µA

    动态特性:

    - 电容(\( C \),\( T_{amb} \) = 25°C,\( V_R \) = 0V,频率 \( f \) = 1 MHz):\( C \) ≤ 2 pF
    - 开关时间(\( \tau \),\( T_{amb} \) = 25°C,\( I_F \) = 5 mA):\( \tau \) ≤ 100 ps


    产品特点和优势




    1N5711肖特基二极管的独特之处在于其高击穿电压、低导通电压和超快开关速度,使其非常适合于超高频检测和脉冲应用。此外,该型号还提供匹配批次,确保了产品的稳定性和可靠性。这些特性使得1N5711在无线通信和其他高频应用中表现出色,具有很高的市场竞争力。


    应用案例和使用建议




    1N5711二极管广泛应用于超高频(UHF)和甚高频(VHF)检测电路中,例如无线电接收机、无线传感器网络、雷达系统等。为了最大限度地发挥其性能,建议在设计电路时考虑以下几点:

    - 确保电路中的工作温度在二极管的温度范围内(-65°C 到 200°C),以避免过热损坏。
    - 使用适当的散热措施,以防止长时间高功率工作时的过热。
    - 在高频应用中,注意电路布局和走线,以减少寄生电感和电容的影响。


    兼容性和支持




    1N5711肖特基二极管适用于标准DO-35封装,易于安装和集成到现有电路中。该产品与市场上常见的其他DO-35封装二极管具有良好的兼容性。STMicroelectronics公司为该产品提供了详细的技术支持和售后服务,确保客户能够顺利使用并解决任何可能出现的问题。


    常见问题与解决方案




    1. 问题:如何确定正确的二极管?
    - 解决方法:检查所需的工作电压、电流和频率范围,确保选择的二极管满足这些要求。

    2. 问题:如何处理二极管过热问题?
    - 解决方法:增加散热片或使用散热膏来提高散热效果。确保电路中的热阻值不超过二极管的最大允许值。


    总结和推荐




    1N5711肖特基二极管以其高击穿电压、低导通电压和超快开关速度在高频应用中表现优异,适合用于超高频检测和脉冲应用。通过适当的设计和使用建议,可以充分发挥其性能。因此,强烈推荐在需要高性能高频信号处理的应用中使用该产品。

1N5711参数

参数
Ir - 反向电流 -
Vr-反向电压 70V
反向恢复时间 -
正向浪涌电流 -
Vrrm - 重复反向电压 70V
配置 独立式
If - 正向电流 15mA
4.5mm(Max)
2mm(Max)
2mm(Max)
通用封装 DO-35
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

1N5711厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

1N5711数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 肖特基二极管 STMICROELECTRONICS 1N5711 1N5711数据手册

1N5711封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.3025
50+ ¥ 0.2617
150+ ¥ 0.2317
500+ ¥ 0.2125
1500+ ¥ 0.1985
4000+ ¥ 0.1878
8000+ ¥ 0.1798
库存: 315
起订量: 5 增量: 4000
交货地:
最小起订量为:5
合计: ¥ 1.51
