1N5711WS-7-F

产品分类: 肖特基二极管
厂牌: DIODES
产品描述: DiodesZetex 肖特基二极管 二极管, 15mA, 70V, 表面贴装, SOD-323封装, 2针
供应商型号: 30C-1N5711WS-7-F SOD323
供应商: 国内现货
标准整包数: 1

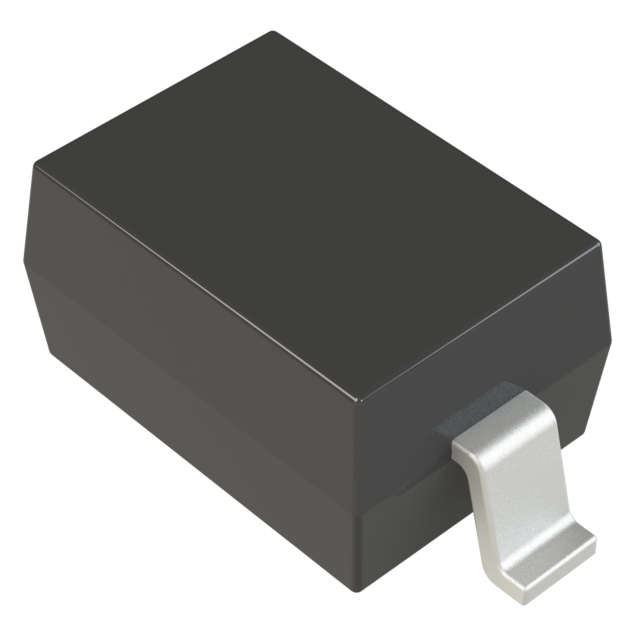

DIODES 肖特基二极管 1N5711WS-7-F

1N5711WS-7-F概述

    1N5711WS Schottky Barrier Diode 技术手册解析

    1. 产品简介


    1N5711WS 是一款面向表面贴装应用设计的肖特基势垒二极管。它具有低正向电压降、快速开关速度和低电容的特点。这种二极管特别适用于自动化插入过程,是全铅自由、完全符合RoHS标准的产品,还符合AEC-Q101标准,适合高可靠性应用。

    2. 技术参数


    - 额定工作条件
    - 峰值重复反向电压 \(V{RRM}\): 70 V
    - 工作峰值反向电压 \(V{RWM}\): 70 V
    - 直流阻挡电压 \(VR\): 70 V
    - 最大持续正向电流 \(I{FM}\): 15 mA
    - 热阻 \(R{\theta JA}\): 650 \(^\circ\)C/W
    - 工作温度范围 \(TJ\): -55 至 +125 \(^\circ\)C
    - 存储温度范围 \(T{STG}\): -55 至 +150 \(^\circ\)C
    - 电气特性
    - 反向击穿电压 \(V(BR)R\): 70 V
    - 反向漏电流 \(IR\): 200 nA (VR = 50 V)
    - 正向电压降 \(VF\): 0.41 至 1.00 V (IF = 1.0 mA 至 15 mA)
    - 总电容 \(CT\): 2.0 pF (VR = 0 V, f = 1.0 MHz)
    - 反向恢复时间 \(t{RR}\): 1.0 ns (IF = IR = 5.0 mA, IRR = 0.1 x IR, RL = 100 \(\Omega\))

    3. 产品特点和优势


    1N5711WS 具有多项优势:
    - 低正向电压降:显著降低了功率损耗。
    - 瞬态保护:通过守卫环结构提供优异的瞬态保护能力。
    - 快速开关速度:提高了电路的整体效率。
    - 低电容:减少了高频信号下的失真。
    - 表面贴装:适合自动插入,节省组装时间。
    - 绿色产品:无卤素、无锑、完全符合RoHS标准。
    - 高可靠性:通过AEC-Q101认证,适合汽车和其他苛刻应用。

    4. 应用案例和使用建议


    1N5711WS 在多种场合中有着广泛应用,如开关电源、高频耦合器、混合集成电路和汽车电子系统。例如,在开关电源中,由于其低正向电压降和低电容,它可以有效提高转换效率和减少噪声干扰。
    使用建议:
    - 在组装过程中确保电路板设计遵循推荐的焊盘布局。
    - 在高湿度环境中使用时,注意防潮措施。
    - 高温环境下使用时,合理考虑散热措施,以避免热失控。

    5. 兼容性和支持


    1N5711WS 可以与其他标准表面贴装设备无缝配合。制造商提供了详细的技术支持,包括在线文档、包装细节和封装图纸。此外,客户可以通过访问制造商网站获取最新的封装图纸和焊盘布局信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致故障 | 确保良好的散热设计,并选择合适的负载电阻。|
    | 反向漏电流过大 | 检查反向电压是否超过了最大额定值。|

    7. 总结和推荐


    综上所述,1N5711WS 肖特基势垒二极管以其卓越的性能和广泛的适用性成为电子设计师的理想选择。其低正向电压降、快速开关速度、低电容和高可靠性使其在多种应用中表现出色。总体来说,强烈推荐使用1N5711WS 来提升电子产品的性能和效率。

1N5711WS-7-F参数

参数
Vrrm - 重复反向电压 70V
配置 独立式
If - 正向电流 15mA
Ir - 反向电流 200nA
Vr-反向电压 70V
反向恢复时间 1ns
正向浪涌电流 -
长*宽*高 1.7mm*1.3mm*1.1mm
通用封装 SOD-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

1N5711WS-7-F厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

1N5711WS-7-F数据手册

厂牌 PDF简要描述 下载
DIODES 肖特基二极管 DIODES 1N5711WS-7-F 1N5711WS-7-F数据手册

1N5711WS-7-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
