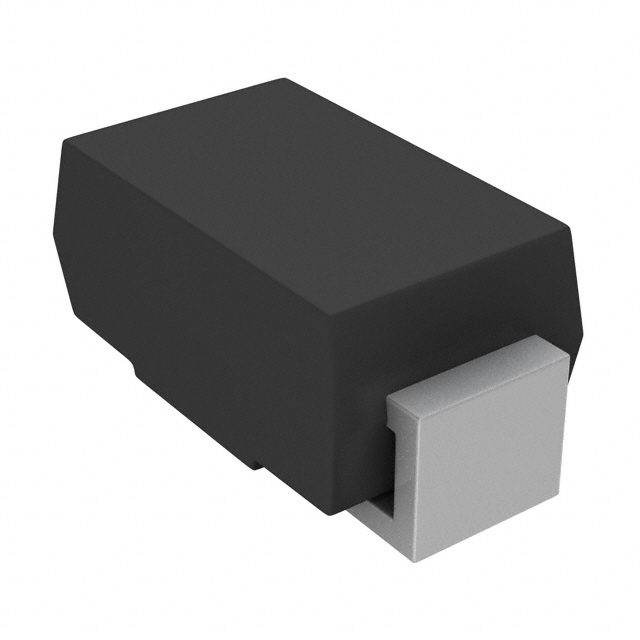

B340A

产品分类: 肖特基二极管
产品描述: 封装:SMA/DO-214AC 参数:VR=250V,IO=200mA,VF=1.0V,IR=0.1uA,Trr=50ns
供应商型号: 31M-B340A
供应商: 云汉优选
标准整包数: 10
MDD/辰达半导体 肖特基二极管 B340A

B340A概述


    产品简介


    表面贴装肖特基势垒整流器
    本文档介绍的是型号为B320A至B3100A的表面贴装肖特基势垒整流器(Surface Mount Schottky Barrier Rectifier)。这些整流器主要用于将交流电转换为直流电,并广泛应用于开关电源、电信设备、汽车电子、便携式电子设备等领域。肖特基势垒整流器因其低正向压降和快速开关特性而备受青睐。

    技术参数


    - 最大重复峰值反向电压 \(V{RRM}\): 20V 至 100V
    - 最大有效值电压 \(V{RMS}\): 14V 至 70V
    - 最大直流阻挡电压 \(V{DC}\): 20V 至 100V
    - 最大平均正向整流电流 \((I{AV})\): 3.0A
    - 峰值正向浪涌电流 \((I{FSM})\): 100A
    - 最大瞬态正向电压 \(VF\)(在3.0A时): 0.55V 至 0.85V
    - 最大直流反向电流 \(IR\)(TA=25°C)(在额定直流阻挡电压时): 0.5mA 至 20mA
    - 典型结电容 \(CJ\)(测量于1MHz,4.0V直流偏置电压下): 500pF
    - 典型热阻 \(R{\theta JA}\): 55.0°C/W
    - 工作结温和存储温度范围 \(TJ, T{STG}\): -50°C 至 +150°C

    产品特点和优势


    - 塑料封装符合UL 94V-0等级: 防火性能出色。
    - 适用于表面安装: 简化组装流程,提高生产效率。
    - 超快开关特性: 高效率,降低功耗。
    - 低反向泄漏电流: 提高系统稳定性和可靠性。
    - 内置应力缓解设计: 适合自动化放置,提高产品质量。
    - 高正向浪涌电流能力: 能够承受瞬时大电流冲击。
    - 高温焊接保证: 在250°C条件下可承受10秒焊接时间。

    应用案例和使用建议


    应用案例
    - 开关电源: 用于将交流电转换为所需的直流输出,如计算机电源适配器。
    - 电信设备: 用于基站和其他通信设备的电源管理。
    - 汽车电子: 用于电动汽车充电系统和电池管理系统。
    使用建议
    - 选择合适的负载类型: 例如,对于电阻性或电感性负载,应根据手册中的指导进行电流降额处理。
    - 考虑散热设计: 尽管肖特基势垒整流器的热阻较低,但长时间高功率工作仍需考虑良好的散热设计,以确保器件的长期稳定性。

    兼容性和支持


    - 机械数据: 符合JEDEC DO-214AC/SMA标准。
    - 终端特性: 镀锡端子,符合MIL-STD-750方法2026标准。
    - 厂商支持: 提供详细的维护文档和技术支持服务。

    常见问题与解决方案


    1. 问题: 反向电流过高
    - 解决方案: 检查是否选择了适当的额定电压,并确保器件处于规定的温度范围内。

    2. 问题: 开关频率受限
    - 解决方案: 优化电路布局,减少寄生电容的影响,并选择具有较低结电容的器件型号。

    3. 问题: 焊接过程中出现虚焊
    - 解决方案: 确保焊接温度和时间符合手册的要求,并检查是否有足够的热传递。

    总结和推荐


    B320A至B3100A系列肖特基势垒整流器凭借其高效的转换性能、快速的开关速度和出色的可靠性,在多种电子应用中展现出显著的优势。特别适合需要高效率和高可靠性的场合。总体而言,这是一款值得推荐的产品,无论是对于电源设计工程师还是电子设备制造商来说,都是一个理想的选择。

B340A参数

参数
If - 正向电流 3A
Ir - 反向电流 500μA
Vr-反向电压 40V
反向恢复时间 DO-214AC/SMA
正向浪涌电流 100A
Vrrm - 重复反向电压 40V
配置 -
通用封装 SMA(DO-214AC)
安装方式 贴片安装
包装方式 卷带包装

B340A厂商介绍

深圳辰达半导体有限公司 https://www.microdiode.com (简称MDD辰达半导体)是一家专注于半导体分立器件研发设计、封装测试及销售的国家高新技术企业。

公司深耕半导体领域16载,始终坚持以产品技术为驱动,以客户需求为核心,打造涵盖MOSFET、二极管、三极管、整流桥、SiC等全系列、高可靠、高性能的产品服务矩阵,产品广泛应用于新能源汽车、工业控制、消费电子、通信、家电、医疗、照明、安防、仪器仪表等多个领域,服务于全球40多个国家与地区。

公司秉持与时俱进的发展理念,基于目前先进的功率器件设计及封装测试能力,持续关注前沿技术及应用领域发展趋势,全面推动产品升级迭代,提高功率器件产业化及服务闭环的能力,为客户提供可持续、全方位、差异化的一站式产品解决方案。

展望未来,公司将依托行业洞察的能力,通过品牌与技术双轮驱动,快速实现“打造半导体分立器件国际创领品牌”的发展愿景,助力中国半导体产业升级。

B340A数据手册

厂牌 PDF简要描述 下载
MDD/辰达半导体 肖特基二极管 MDD/辰达半导体 B340A B340A数据手册

B340A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.1946
100+ ¥ 0.1567
300+ ¥ 0.1451
1000+ ¥ 0.1355
5000+ ¥ 0.1075
10000+ ¥ 0.1055
库存: 46270
起订量: 10 增量: 5000
交货地:
最小起订量为:10
合计: ¥ 1.94
直接购买
加入购物车
