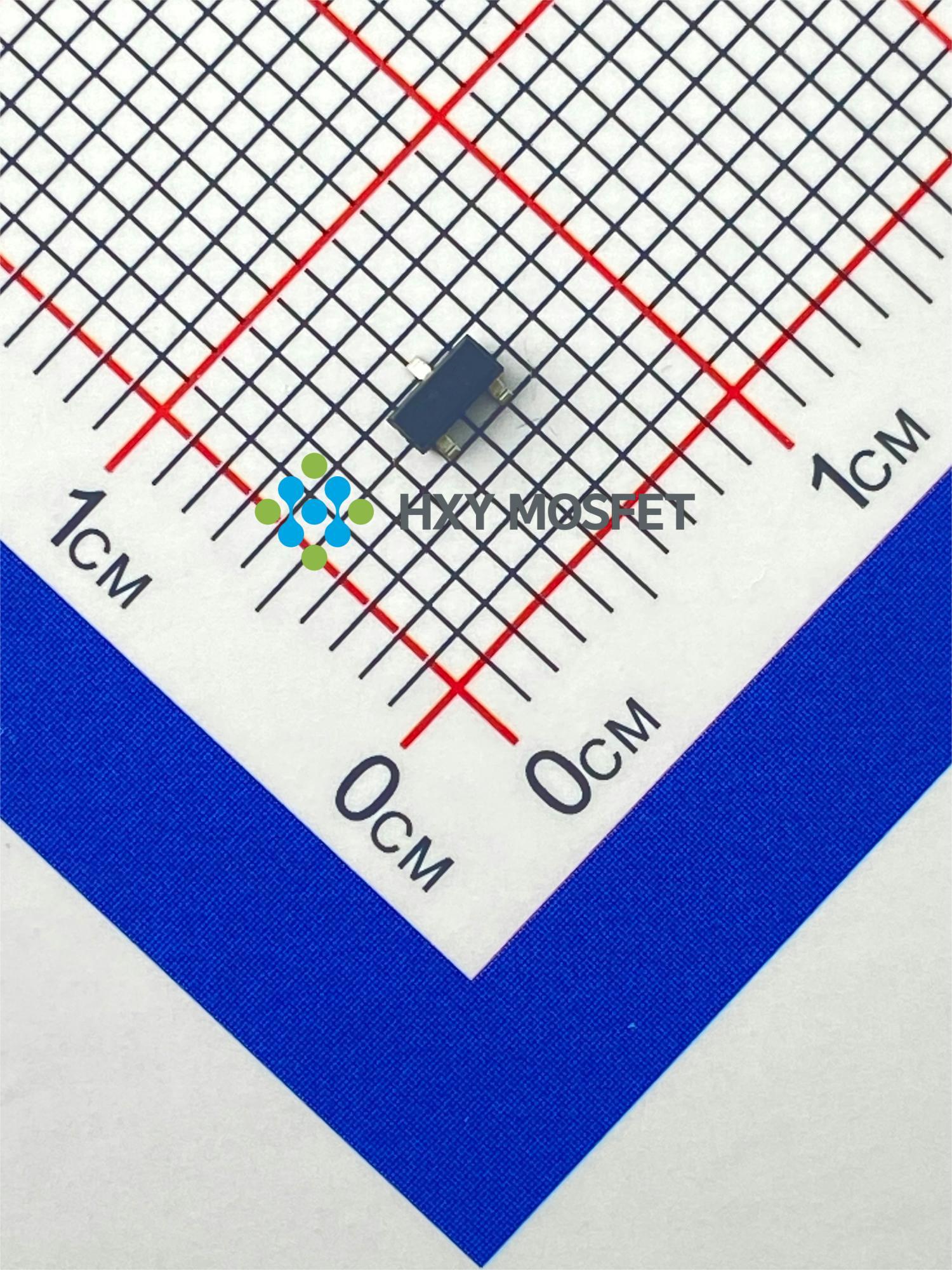

BAT54

产品分类: 肖特基二极管
产品描述: 描述: 这款肖特基二极管采用小型SOT-23封装,具有30V的反向耐压和0.2A正向电流容量。其1V的低正向导通电压VF保证了高效率及低损耗,适用于开关电源、高频整流、以及便携式设备中的低压降应用场合。
供应商型号: 14M-BAT54 SOT-23
供应商: 云汉优选
标准整包数: 1
HXY MOSFET/深圳华轩阳电子 肖特基二极管 BAT54

BAT54概述


    产品简介


    本手册介绍的是来自深圳华宣阳电子有限公司(Huaxuanyang Electronics Co., Ltd)的产品——BAT54肖特基势垒二极管。BAT54是一种高性能的肖特基势垒二极管,具有低正向电压降和高开关速度的特点。它主要应用于电源管理和信号整流等领域,适用于各种需要快速开关的应用场合,如计算机、通信设备和消费电子产品。

    技术参数


    以下是BAT54肖特基势垒二极管的主要技术规格:
    - 峰值重复反向电压 (VRRM):30 V
    - 工作峰值反向电压 (VRWM):30 V
    - 直流阻断电压 (VR):30 V
    - 最大连续正向电流 (IFM):200 mA
    - 非重复峰值正向浪涌电流 (IFSM):600 mA
    - 重复峰值正向电流 (IFRM):300 mA
    - 功率耗散 (PD):200 mW
    - 热阻从结点到环境 (RΘJA):500 ℃/W
    - 工作结温范围 (Tj):-40 °C ~ +125 °C
    - 存储温度范围 (Tstg):-55 °C ~ +150 °C

    产品特点和优势


    BAT54肖特基势垒二极管的主要特点是其低正向电压降和高速开关特性。具体来说:
    - 低正向电压降:低至0.24 V,这对于提高电路效率至关重要。
    - 高开关速度:反向恢复时间为5 ns,适用于高频应用。
    - 高可靠性:即使在极端温度条件下也能保持稳定的工作性能。
    这些特点使得BAT54在电源管理、信号整流和高频应用中具有显著的优势,使其在市场上具备较强的竞争力。

    应用案例和使用建议


    BAT54肖特基势垒二极管广泛应用于各种电源管理和信号整流场景。例如,在一个典型的开关电源设计中,BAT54可以作为输出整流器,帮助提高系统的整体效率。为了获得最佳效果,建议遵循以下几点使用建议:
    - 确保合适的散热措施:由于BAT54的功率耗散为200 mW,需要确保足够的散热以防止过热。
    - 避免超出额定值操作:不要让器件长时间工作在其最大额定值附近,以延长使用寿命。
    - 匹配适当的驱动电路:在高频应用中,选择适当的驱动电路可以进一步提升性能。

    兼容性和支持


    BAT54肖特基势垒二极管采用SOT-23封装,符合行业标准,因此在实际应用中可以与多种其他电子元器件兼容。制造商提供了详细的资料和技术支持,包括但不限于应用指南、设计参考和故障排除指导。

    常见问题与解决方案


    根据技术手册,以下是一些用户可能遇到的问题及对应的解决方案:
    - 问题:器件过热。
    - 解决方案:检查散热措施是否足够,必要时增加散热片或改善通风条件。

    - 问题:器件出现异常损耗。
    - 解决方案:检查驱动电路是否匹配,确保输入电压和电流在合理范围内。

    - 问题:器件损坏。
    - 解决方案:确认是否超出了额定的最大工作条件,重新进行测试并采取相应的保护措施。

    总结和推荐


    综上所述,BAT54肖特基势垒二极管是一款高性能的电子元器件,特别适用于需要高可靠性和高效能的应用场景。其低正向电压降和高速开关特性使其成为许多电源管理和信号整流应用的理想选择。强烈推荐在相关设计中使用BAT54,特别是对于需要严格控制功耗和提高系统效率的应用。通过遵循制造商的建议和注意事项,可以最大程度地发挥其性能优势。

BAT54参数

参数
If - 正向电流 200mA
Ir - 反向电流 2μA
Vr-反向电压 30V
反向恢复时间 5ns
正向浪涌电流 600mA
Vrrm - 重复反向电压 30V
配置 -
长*宽*高 2.9mm*1.1mm*1.3mm
通用封装 SOT-23
安装方式 贴片安装

BAT54厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

BAT54数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 肖特基二极管 HXY MOSFET/深圳华轩阳电子 BAT54 BAT54数据手册

BAT54封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0428
1000+ ¥ 0.0403
3000+ ¥ 0.036
10000+ ¥ 0.027
30000+ ¥ 0.0259
50000+ ¥ 0.0252
库存: 2424
起订量: 100 增量: 3000
交货地:
最小起订量为:100
合计: ¥ 4.28
