4522PA51H01800

产品分类: 其他射频器件
厂牌: LAIRD
产品描述:
供应商型号: 903-1100-ND
供应商: Digi-Key
标准整包数: 1
LAIRD 其他射频器件 4522PA51H01800

4522PA51H01800概述


    产品简介

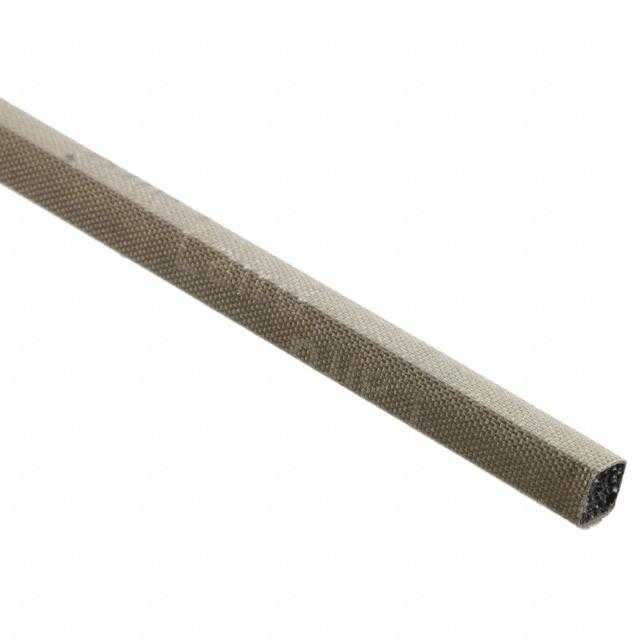

    Laird Technologies推出的51H EMI屏蔽衬垫是一种集成式导电布包裹泡沫芯的电磁干扰(EMI)屏蔽材料。这种衬垫广泛应用于需要有效屏蔽电磁干扰的环境中,如电子机柜、LCD/Plasma电视、医疗设备、服务器、打印机、笔记本电脑、网络设备、桌面电脑以及电信机柜等。通过提供卓越的电磁屏蔽性能和优良的电气特性,51H EMI屏蔽衬垫成为众多高科技产品不可或缺的组件。

    技术参数


    - 材质与认证
    - RoHS标准的无卤素材料
    - 按IEC-61249-2-21标准进行的环保检测
    - 满足UL 94V0阻燃等级
    - 电气特性
    - 低表面电阻率:<0.07 Ω/□
    - 屏蔽效能:>100 dB(频率范围从10 kHz到1 GHz)
    - 压缩力极低,压缩强度曲线表明压缩至70%时,最大压力为1.2 lbs/in
    - 环境条件
    - 操作温度范围:-40°C ~ 70°C
    - 防火性能:符合UL 94V0标准

    产品特点和优势


    51H EMI屏蔽衬垫具有多种优势,使其在复杂的应用环境中脱颖而出:
    - 低压缩力:允许使用更轻薄的材料,降低了整体重量和成本。
    - 高耐磨性:金属化织物经过了100万次摩擦测试后,依然保持优异的电气性能。
    - 防指纹和防磨损:独特的涂层技术保护了衬垫不受损坏。
    - 多种截面形状:可提供矩形、D型、C型等多种形状的截面设计,以满足不同装配需求。
    - 定制化生产:可依据客户需求进行模切、冲孔等工艺处理。

    应用案例和使用建议


    应用案例
    51H EMI屏蔽衬垫已在多款高端电子设备中得到了广泛应用。例如,在一款高端医疗设备中,该衬垫被用于机箱密封,有效防止电磁干扰对设备的影响。此外,在一台大型服务器中,它被用来确保信号的稳定传输和设备的安全运行。
    使用建议
    - 在安装过程中应确保衬垫紧贴接触面,以保证其屏蔽效能。
    - 定期检查衬垫的完整性,尤其是在严苛环境下长时间运行后。
    - 在维护方面,可使用柔软的干布清洁衬垫表面,避免破坏其导电层。

    兼容性和支持


    - 兼容性:51H EMI屏蔽衬垫可与市面上大多数金属外壳无缝配合,适用于各种电子设备。
    - 技术支持:Laird Technologies提供了详尽的技术文档和在线支持服务,帮助用户更好地了解产品的特性和操作方法。

    常见问题与解决方案


    - Q: 如何选择合适的截面形状?
    - A: 根据具体应用需求来决定,如安装空间限制时选择D型、C型等较为紧凑的形状;对于需要良好接地性能的应用,则推荐使用矩形截面。
    - Q: 产品的使用寿命有多长?
    - A: 在标准条件下,产品保质期为12个月。若需延长使用寿命,应避免长时间暴露于高温或潮湿环境中。

    总结和推荐


    综上所述,51H EMI屏蔽衬垫凭借其优越的性能和广泛的适用性,在EMI屏蔽领域表现出色。无论是对于电子产品制造商还是终端用户来说,这都是一款值得信赖的产品。因此,我强烈推荐51H EMI屏蔽衬垫用于各种需要电磁屏蔽的应用场合。

4522PA51H01800参数

参数
最大工作频率 -
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 457.2mm*4mm*4mm
零件状态 在售

4522PA51H01800厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

4522PA51H01800数据手册

厂牌 PDF简要描述 下载
LAIRD 其他射频器件 LAIRD 4522PA51H01800 4522PA51H01800数据手册
