首页  >  产品百科  >  KLDHCX-0202-B

KLDHCX-0202-B

产品分类: 套管 - 电源连接器
厂牌: KYCON
产品描述: Conn Power F 4 POS Solder RA Thru-Hole 3 Terminal 1 Port
供应商型号: 806-KLDHCX-0202-B
供应商: Mouser
标准整包数: 1

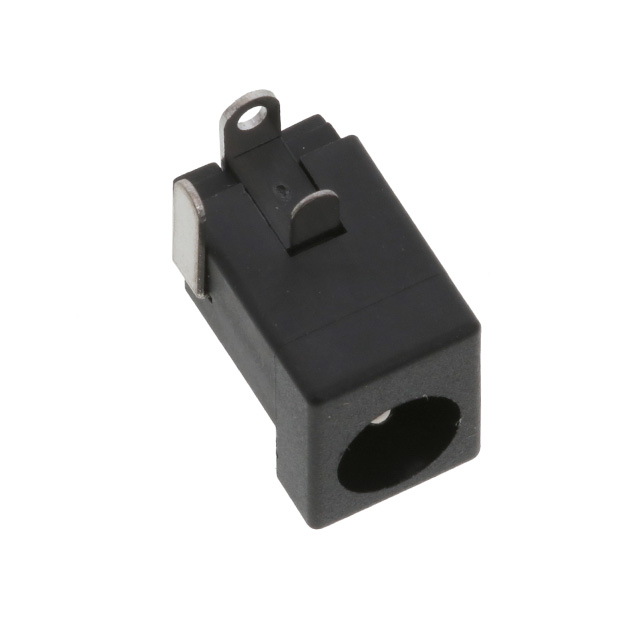

KYCON 套管 - 电源连接器 KLDHCX-0202-B

KLDHCX-0202-B概述

    电子元器件产品技术手册:KLDHCX 系列高电流 PCB 母座电源接头

    产品简介


    KLDHCX 系列是专为高电流需求设计的 PCB 母座电源接头,主要用于笔记本电脑、掌上电脑、便携式调制解调器、雷达检测器及其他便携式设备。该系列通过了 CSA/NRTL 认证(认证文件号:LR78160),确保了其在各种应用中的安全性和可靠性。

    技术参数


    - 材料和表面处理
    - 主体: 聚对苯二甲酸丁二醇酯(PBT),UL94 V-0 阻燃等级,黑色
    - 中心针: 黄铜,镀镍
    - 触点 #1: 黄铜,锡镀层
    - 触点 #2: 磷青铜,锡镀层
    - 触点 #3: 黄铜,锡镀层
    - 电气特性
    - 额定电流: 5A
    - 额定电压: 24V RMS
    - 绝缘电阻: 100V 或 200V 直流下最小 50 兆欧姆(1 分钟)
    - 接触电阻: 最大 30 毫欧姆
    - 耐压测试: 250V 交流下最小 1 分钟
    - 机械特性
    - 耐用性测试: 5000 次插拔循环
    - 插入力: 0.3kg - 2.5kg
    - 拔出力: 0.3kg - 2.5kg

    产品特点和优势


    KLDHCX 系列高电流 PCB 母座电源接头具备以下特点:
    - 内置直流开关:可在断开电源时提供更高的安全性。
    - 高可靠性:通过严格的耐压和耐用性测试,保证长期稳定运行。
    - 广泛的应用范围:适用于多种便携式电子设备,满足不同应用场景的需求。
    - 合规认证:通过 CSA/NRTL 认证,符合国际标准。

    应用案例和使用建议


    - 笔记本电脑:KLDHCX 系列可应用于笔记本电脑电源适配器接口,提供稳定且高效的电流传输。
    - 便携式调制解调器:其小巧的设计使其非常适合便携式设备的应用,能够提供可靠的电源供应。
    - 雷达检测器:高电流能力和良好的接触性能使该接头适合用于需要高性能电源的设备。
    使用建议:
    - 在安装过程中确保正确的插入力和拔出力,避免过大的外力损坏接头。
    - 定期检查连接部位是否有氧化现象,及时清洁以保持良好接触。

    兼容性和支持


    - 兼容性:该系列接头可与其他电子元器件或设备良好兼容,适合广泛的电路板设计。
    - 技术支持:Kycon 提供详尽的技术文档和支持服务,包括电路图、3D 文件等。

    常见问题与解决方案


    - 问题: 插入或拔出时感觉太紧。
    - 解决方案: 确保正确的插入力和拔出力,避免用力过猛导致损坏。
    - 问题: 接头接触不良。
    - 解决方案: 清洁触点部分,去除氧化层,并确保正确的装配方式。
    - 问题: 接头寿命较短。
    - 解决方案: 减少频繁插拔次数,并定期检查连接部位,必要时更换接头。

    总结和推荐


    KLDHCX 系列高电流 PCB 母座电源接头以其出色的性能、可靠的耐用性及广泛的应用范围,在市场上具有很强的竞争优势。该产品特别适合需要高电流传输和可靠连接的便携式电子设备。总体来看,强烈推荐使用此款接头,以确保电子设备的高效、安全运行。
    联系 Kycon 获取更多详细信息或采购需求。

KLDHCX-0202-B参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

KLDHCX-0202-B厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

KLDHCX-0202-B数据手册

厂牌 PDF简要描述 下载
KYCON 套管 - 电源连接器 KYCON KLDHCX-0202-B KLDHCX-0202-B数据手册

KLDHCX-0202-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.495 ¥ 12.6328
10+ $ 1.2305 ¥ 10.3977
25+ $ 1.0592 ¥ 8.9498
100+ $ 0.9353 ¥ 7.9031
250+ $ 0.8629 ¥ 7.2917
500+ $ 0.81 ¥ 6.8445
1000+ $ 0.7614 ¥ 6.4338
2500+ $ 0.6825 ¥ 5.7671
库存: 1053
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.63
