KLDX-0202-AP-LT

产品分类: 套管 - 电源连接器
厂牌: KYCON
产品描述: Conn DC Power F 2 POS Solder RA Thru-Hole 3 Terminal 1 Port
供应商型号: 806-KLDX-0202-AP-LT
供应商: Mouser
标准整包数: 1

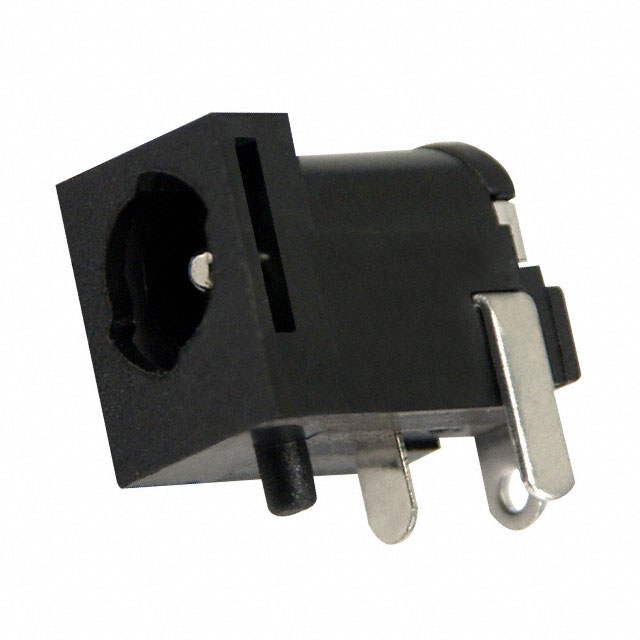

KYCON 套管 - 电源连接器 KLDX-0202-AP-LT

KLDX-0202-AP-LT概述

    #

    产品简介


    产品类型与主要功能
    KLDX系列是适用于各类便携式电子设备的PCB安装式直流电源插座。这一系列产品主要用于笔记本电脑、掌上电脑、便携式调制解调器、雷达探测器以及其他便携式装置的应用。内置的直流开关功能使其能够方便地实现电路的通断控制,从而为设备提供更可靠的电源管理。
    应用领域
    这些电源插座广泛应用于以下设备:
    - 笔记本电脑
    - 掌上电脑
    - 便携式调制解调器
    - 雷达探测器
    - 其他便携式装置

    技术参数


    材料和表面处理
    - 塑料外壳:PBT,UL94V-0认证,黑色
    - 中心引脚:铜合金,镀镍
    - 触点#1和#3:黄铜,镀锡
    - 触点#2:磷青铜,镀锡
    电气特性
    - 接触电阻(最大值):
    - 耐久性测试前:
    - 引脚间:30毫欧
    - 插头至引脚:50毫欧
    - 耐久性测试后:
    - 引脚间:60毫欧
    - 插头至引脚:100毫欧
    - 额定电压:24V DC
    - 额定电流:3.5A
    - 绝缘电阻:最小100兆欧,施加500V DC
    - 介电耐压:500V AC RMS持续1分钟
    机械特性
    - 耐久性测试:5000次循环
    - 插入力:0.3kg至2.5kg
    - 拔出力:0.3kg至2.5kg
    - 工作温度范围:-25°C至+85°C

    产品特点和优势


    - 内置DC电源开关,提高电源管理可靠性
    - CSA/NRTL认证(文件号:LR78160)
    - UL认证(文件号:E140125)
    - 高温塑料外壳,保证长期稳定性
    - 耐久性测试通过5000次循环,保证产品寿命
    - 灵活的引脚设计和多种规格,满足不同应用需求

    应用案例和使用建议


    应用案例
    KLDX系列直流电源插座广泛应用于便携式电子设备中。例如,它们常用于笔记本电脑的电源接口,以确保可靠供电和良好的用户体验。
    使用建议
    1. 正确插入电源插头:避免过度弯曲插头,以免损坏内部接触点。
    2. 定期清洁:保持插口清洁,防止灰尘和污垢导致接触不良。
    3. 遵循工作温度范围:确保设备在规定的温度范围内运行,避免过热或过冷造成损害。
    4. 连接可靠性检查:每次更换或重新连接时,进行电气特性测试,确保连接稳定可靠。

    兼容性和支持


    KLDX系列直流电源插座具有良好的兼容性,可与其他标准电源适配器和电缆配合使用。制造商提供了详细的使用指南和支持服务,客户可以通过电话或邮件联系技术支持部门,以获得进一步的帮助和咨询。

    常见问题与解决方案


    1. 问题:插入和拔出时感觉非常紧。
    - 解决方案:检查是否插入了错误类型的插头,或者尝试清洁插口,确保没有异物阻碍。
    2. 问题:接触不良导致设备无法正常工作。
    - 解决方案:使用万用表检查接触电阻,确保所有接点都良好接触。必要时请更换损坏部件。
    3. 问题:工作温度超出规定范围。
    - 解决方案:调整工作环境或使用合适的散热措施,确保温度维持在规定范围内。

    总结和推荐


    综合评估
    KLDX系列直流电源插座以其高可靠性、内置DC开关、广泛的适用性和严格的认证而著称。这些特点使其成为便携式设备电源管理的理想选择。尽管价格略高于同类产品,但其卓越的性能和耐用性使其具有较高的性价比。
    推荐意见
    鉴于其优秀的性能和广泛应用前景,我们强烈推荐KLDX系列直流电源插座。无论是笔记本电脑还是其他便携式设备,这一系列产品都能为您提供可靠的电源管理解决方案。

KLDX-0202-AP-LT参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

KLDX-0202-AP-LT厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

KLDX-0202-AP-LT数据手册

厂牌 PDF简要描述 下载
KYCON 套管 - 电源连接器 KYCON KLDX-0202-AP-LT KLDX-0202-AP-LT数据手册

KLDX-0202-AP-LT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5525 ¥ 13.1186
10+ $ 1.2765 ¥ 10.7864
25+ $ 1.0971 ¥ 8.8674
100+ $ 0.9688 ¥ 8.186
250+ $ 0.8932 ¥ 7.5472
500+ $ 0.8392 ¥ 7.0909
2500+ $ 0.7077 ¥ 5.9801
库存: 995
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.11
