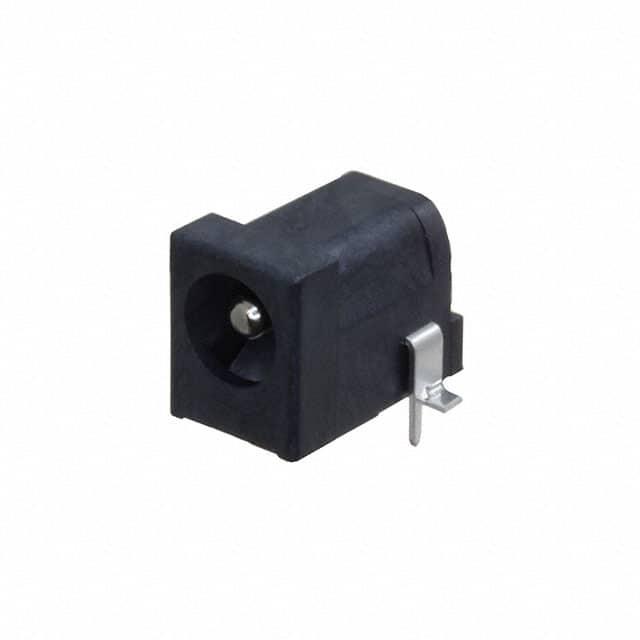

KLDX-SMT-0202-B

产品分类: 套管 - 电源连接器
厂牌: KYCON
产品描述: Conn Power F 3 POS Solder RA Thru-Hole/SMD 3 Terminal 1 Port Bulk
供应商型号: 806-KLDX-SMT-0202B
供应商: Mouser
标准整包数: 1
KYCON 套管 - 电源连接器 KLDX-SMT-0202-B

KLDX-SMT-0202-B概述

    电子元器件技术手册:KLDX-SMT系列混合DC电源插孔

    1. 产品简介


    KLDX-SMT系列混合DC电源插孔是专为笔记本电脑、掌上电脑、便携式调制解调器及雷达检测设备等便携式设备设计的高可靠性直流电源接口。该产品内置了DC电源开关,使其在便携式应用中能够更高效地控制电源状态。

    2. 技术参数


    | 类别 | 参数 |

    | 材料与表面处理 | 塑料外壳:高温热塑塑料,UL 94V-0认证,黑色
    中心针:铜合金,镍镀层
    触点#1和#3:黄铜,银镀层
    触点#2:磷青铜,银镀层 |
    | 电气特性 | 接触电阻(耐久性测试前):
    - 两端子之间:最大30毫欧
    - 插头到触点:最大50毫欧
    接触电阻(耐久性测试后):
    - 两端子之间:最大60毫欧
    - 插头到触点:最大100毫欧
    额定电压:24V DC
    额定电流:3.5A
    绝缘电阻:最小100兆欧(500V DC)
    介电强度:500V AC RMS持续1分钟 |
    | 机械特性 | 耐用性测试:5000次循环
    插入力:0.3kg至2.0kg
    拔出力:0.3kg至2.0kg
    操作温度:-25°C至+85°C |

    3. 产品特点和优势


    - 集成DC电源开关:内置DC电源开关使得便携设备能够在需要时方便地开启或关闭电源。
    - 高温材料:采用高耐温热塑材料,保证在回流焊接工艺中的兼容性。
    - 可选中心柱:提供可选的中心柱,方便不同设计需求的应用。
    - 认证与安全:获得CSA/NRTL和UL认证,确保产品符合国际标准,提高产品安全性。

    4. 应用案例和使用建议


    - 应用案例:KLDX-SMT系列广泛应用于笔记本电脑、掌上电脑、便携式调制解调器和雷达检测设备等便携式电子产品中。
    - 使用建议:为了最大化产品寿命和性能,在高温环境下使用时应保持适当散热。安装时,确保连接线与触点接触良好,以避免因接触不良导致的故障。

    5. 兼容性和支持


    - 兼容性:KLDX-SMT系列具有良好的电气兼容性,能够与大多数现有的直流电源系统兼容。
    - 技术支持:Kycon公司提供了详尽的技术文档和支持服务,如需要进一步的定制选项或技术咨询,可直接联系制造商。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻过高 | 检查触点是否清洁,并重新插入插头。 |
    | 插入力过大 | 确认插入过程中是否有过度弯曲现象。 |
    | 额定电流未达到 | 检查电线截面积是否符合要求。 |

    7. 总结和推荐


    KLDX-SMT系列混合DC电源插孔是一款高性能、多功能的电源接口产品,非常适合于便携式设备中使用。其内置DC电源开关和高温材料使得该产品在复杂应用环境中表现出色。此外,全面的认证和优质的服务使KLDX-SMT系列成为市场上极具竞争力的产品。因此,强烈推荐使用该系列产品。
    通过以上详细的分析,可以看出KLDX-SMT系列混合DC电源插孔不仅具有卓越的电气和机械性能,还具备良好的兼容性和售后服务。无论是在家用还是工业应用中,这款产品都是值得信赖的选择。

KLDX-SMT-0202-B参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 管装

KLDX-SMT-0202-B厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

KLDX-SMT-0202-B数据手册

厂牌 PDF简要描述 下载
KYCON 套管 - 电源连接器 KYCON KLDX-SMT-0202-B KLDX-SMT-0202-B数据手册

KLDX-SMT-0202-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
