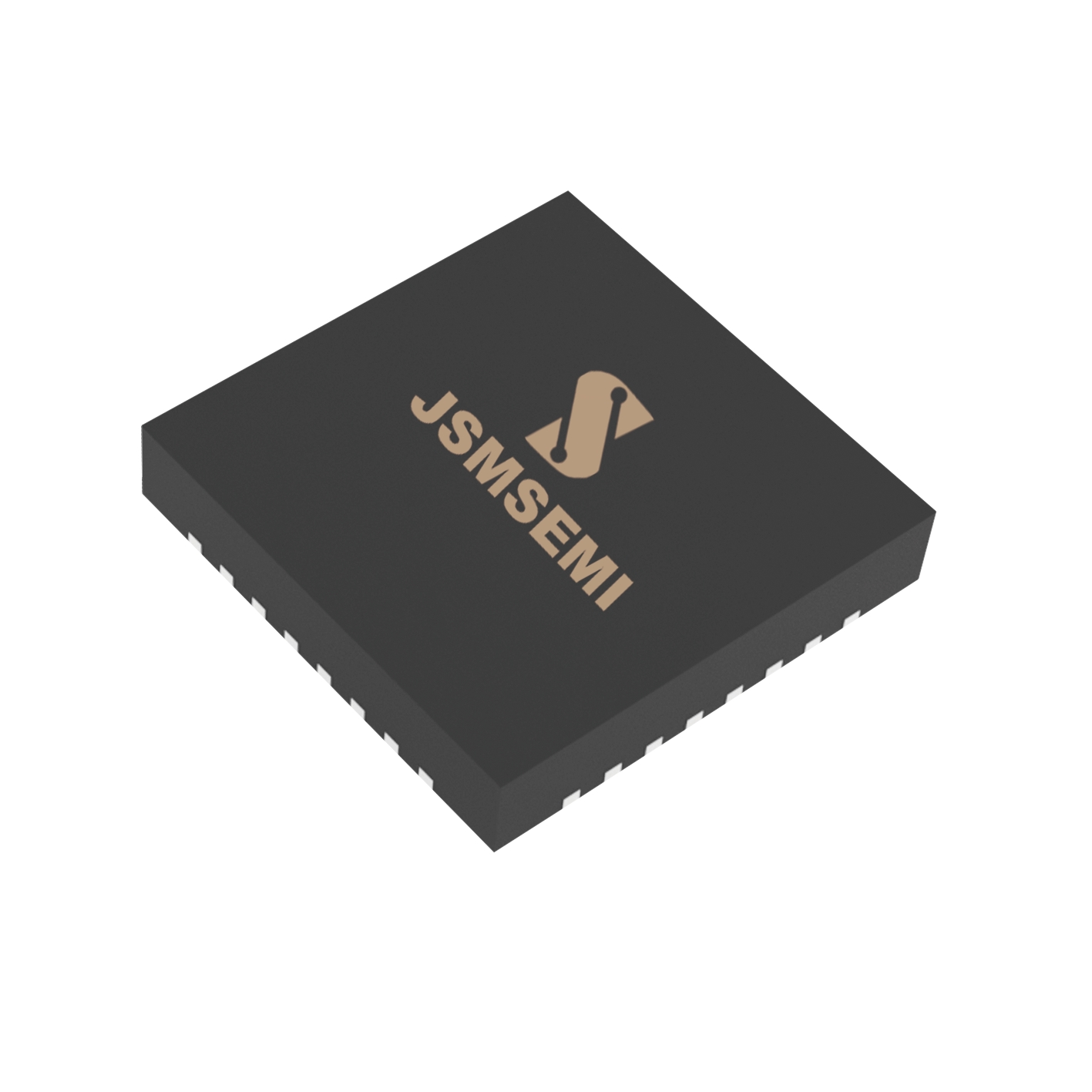

JSM5120

产品分类: 其他射频器件
产品描述: 射频卡芯片ISO 14443A,ISO 14443B,FeliCa,MIFARE,NFC
供应商型号: JSM5120 QFN-32
供应商: 云汉优选
标准整包数: 50
JSMICRO/深圳杰盛微 其他射频器件 JSM5120

JSM5120概述


    产品简介


    产品类型:JSM5120是一款13.56MHz非接触式读卡器IC(集成电路),专为非接触式通信和协议集成设计,具备高度的技术集成度。
    主要功能:支持多种非接触通信标准,包括ISO/IEC 14443A/B、FeliCa以及ISO/IEC 18092 NFCIP-1。
    应用领域:广泛应用于考勤签到、门禁控制、公共交通、食堂就餐、水电气充值、便携式手持设备、会员系统等多种场合,具备强大的系统扩展能力。

    技术参数


    - 接口支持:
    - I2C接口,快速模式速率可达400k,高速模式可达3400k。
    - UART接口,最高可达1228.8k。
    - SPI接口,速率最高10Mbit/s。
    - 电源电压:2.5V-5V宽范围电源电压。
    - 缓冲器:64字节FIFO缓存器用于数据收发。
    - 调制和编码:支持多种传输速率和调制方法。
    - 中断模式:灵活的中断模式支持。
    - 电源管理:低功耗的硬件掉电模式和软件掉电模式,支持LPCD功能。
    - 时钟频率:内部振荡器,连接27.12MHz晶体。
    - 兼容标准:支持ISO/IEC 14443A/B和FeliCa规范。
    - 通信距离:读写器模式下,典型操作距离可达90mm(取决于天线设计和电源);NFCIP-1模式下,通讯距离可达50mm。

    产品特点和优势


    - 多功能集成:支持多种通信标准,适用于不同场景,简化了系统集成。
    - 高性能:内部集成高精度的振荡器和CRC协处理器,确保通信质量和数据完整性。
    - 低功耗:提供多种低功耗模式,适合电池供电设备。
    - 灵活性:多种可编程设置,适应不同需求的应用开发。
    - 易于集成:少量外部器件即可实现完整功能,简化硬件设计。

    应用案例和使用建议


    应用案例:
    - 公共交通:在公交车、地铁站部署,实现快速刷卡乘车。
    - 考勤系统:在学校、企业广泛应用,提升考勤管理效率。
    - 便携式手持设备:集成在移动支付设备中,实现快速安全的交易。
    使用建议:
    - 系统集成:确保天线设计和电源管理合理,以优化通信距离。
    - 低功耗应用:在需要长时间待机的应用中,启用低功耗模式,延长电池寿命。
    - 故障排查:利用中断请求系统及时发现并解决问题,提高系统可靠性。

    兼容性和支持


    - 兼容性:JSM5120支持多种接口,可轻松与各类微控制器和其他电子元器件连接。
    - 技术支持:提供详尽的技术文档、API文档和参考设计,帮助开发者快速上手。同时,厂商提供了电话支持和技术论坛支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 通信距离不足 | 重新设计天线,增加电源电压 |
    | 设备无法进入休眠模式 | 检查功耗管理寄存器设置 |
    | 接收数据丢失 | 清理FIFO缓冲器,调整接收参数 |

    总结和推荐


    总结:JSM5120是一款高度集成的13.56MHz非接触读卡器IC,具有多种通信标准的支持和丰富的功能配置,适用于广泛的物联网应用场景。其卓越的性能、低功耗特性和易于集成的设计使其成为市场上的有力竞争者。
    推荐:JSM5120凭借其高集成度、多功能性和出色的通信性能,非常适合用于构建现代智能交通、门禁管理和消费电子设备。推荐给需要高效、可靠通信解决方案的系统集成商和制造商。

JSM5120参数

参数
最大工作频率 -
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
通用封装 QFN-32

JSM5120厂商介绍

JSMICRO公司是一家专注于微电子领域的高科技企业,致力于研发和生产各类高性能的微电子组件和系统。公司主营产品包括但不限于:

1. 集成电路(IC):涵盖模拟、数字和混合信号集成电路,广泛应用于通信、计算机、消费电子等领域。
2. 传感器:包括温度、湿度、压力、光敏等各类传感器,服务于工业自动化、环境监测、医疗设备等行业。
3. 微控制器(MCU):提供多种高性能微控制器,适用于智能家居、物联网设备、汽车电子等市场。
4. 存储器:包括闪存(Flash)、随机存取存储器(RAM)等,满足不同数据存储需求。

JSMICRO的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 快速响应:灵活的供应链管理,快速响应市场变化和客户需求。

JSMICRO以其卓越的产品和服务,赢得了全球客户的信赖和支持。

JSM5120数据手册

厂牌 PDF简要描述 下载
JSMICRO/深圳杰盛微 其他射频器件 JSMICRO/深圳杰盛微 JSM5120 JSM5120数据手册

JSM5120封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 6.6
100+ ¥ 6.49
150+ ¥ 6.325
库存: 300000
起订量: 50 增量: 1500
交货地:
最小起订量为:50
合计: ¥ 330
直接购买
加入购物车
