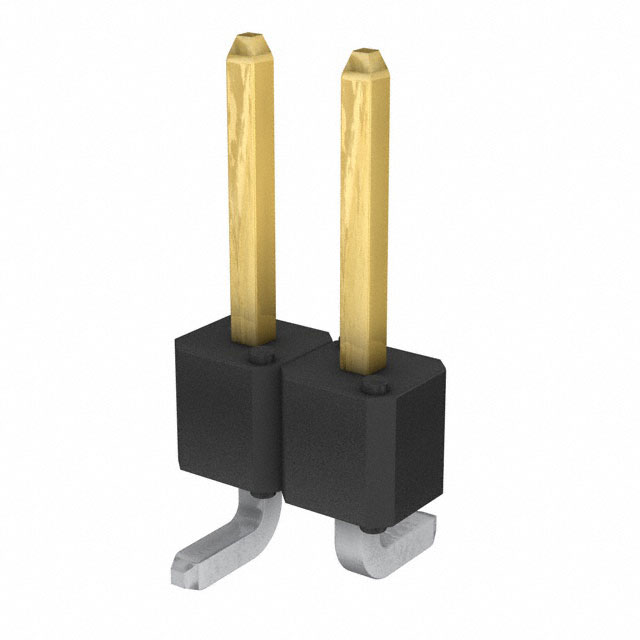

95293-101-02LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 2pin 3A 760nm 金 黑色 贴片安装 5.08mm(长度)
供应商型号: Q-95293-101-02LF
供应商: 期货订购
标准整包数: 1000
AMPHENOL 矩形连接器 - 针座 - 公插针 95293-101-02LF

95293-101-02LF概述


    产品简介


    产品名称: Duplex Plated Bergstik® II Headers
    产品类型: 连接器
    主要功能: 本产品为双镀层连接器,适用于板对板、板对线缆、板对分离线缆以及板对柔性电路等多种互联需求。它能在垂直和直角两种配置下工作,可单排或多排安装。其主要特点是卓越的电气性能和环境适应能力,同时符合RoHS标准。
    应用领域: 广泛应用于消费电子、汽车电子、通信设备、医疗设备等领域。

    技术参数


    - 电气特性:
    - 绝缘电阻:≥ 5,000 兆欧(测试电压为500V DC)
    - 耐压强度:1500V DC或AC(60Hz)
    - 电流承载能力:3安培
    - 工作温度范围:-65°C 至 +130°C
    - 机械特性:
    - 针保持力:≥ 2.0磅(轴向加载)
    - 环境条件:
    - 热冲击:-55°C 至 +105°C(尼龙);-65°C 至 +130°C(其他材料)
    - 恒定湿度:40°C,95%相对湿度(持续96小时)
    - 高温寿命:105°C(尼龙),130°C(其他材料),持续315小时
    - 焊接耐热:无物理损伤迹象
    - 回流焊接:峰值温度245±5°C,时间10秒;对于无铅焊接,峰值温度260±5°C
    - 其他要求:
    - 表面处理:接触区域采用金镀层(厚度≥50u"镍 + 50u"金);非接触区域采用镍镀层(厚度≥50u")

    产品特点和优势


    优势一:高可靠性
    Bergstik® II Headers 通过了严格的环境测试,如热冲击、恒定湿度和高温寿命测试,确保了其在各种严苛环境下的可靠运行。
    优势二:高性能
    该产品具备出色的绝缘电阻和耐压强度,能够在极端条件下保持良好的电气性能。3安培的电流承载能力使其在多种应用场合下都能稳定工作。
    优势三:环保设计
    符合RoHS标准,无铅设计减少了对环境的影响,更符合现代电子产品绿色制造的趋势。

    应用案例和使用建议


    应用案例:
    在汽车电子系统中,Bergstik® II Headers 用于发动机控制系统和安全气囊模块之间的连接。由于其在高温和震动环境下的稳定表现,使得它成为这类应用的理想选择。
    使用建议:
    在实际应用过程中,应注意避免针脚过载,以防止损坏。另外,在高湿度环境中使用时,要特别注意防潮措施,以延长使用寿命。

    兼容性和支持


    - 兼容性: Bergstik® II Headers 可以与 FCI 的 Mini PV™ 终端或其他兼容的0.025"针式插座配合使用。
    - 支持: 厂商提供详细的技术文档和样品支持,并设有专门的客服和技术支持团队,解答客户疑问并提供必要的帮助。

    常见问题与解决方案


    1. Q: 产品是否支持无铅焊接?
    - A: 是的,Bergstik® II Headers 支持无铅焊接,可以通过回流焊接工艺进行组装。

    2. Q: 如何确保产品的焊接质量?
    - A: 请严格按照制造商提供的焊接工艺曲线进行操作,并使用适当的焊接设备和参数。
    3. Q: 在高温环境下如何维护产品?
    - A: 长期在高温环境下使用时,建议定期检查并清理接触点,以确保良好的导电性能。

    总结和推荐


    总体而言,Bergstik® II Headers是一款高度可靠的电子元器件,适用于多种工业应用场景。其优秀的电气性能和坚固的机械结构使其成为复杂电子系统的理想选择。考虑到其广泛的兼容性和厂商提供的全方位支持,我们强烈推荐该产品用于需要高可靠性的工程项目中。

95293-101-02LF参数

参数
针脚数 2pin
间距-配接 2.54mm
颜色 黑色
额定电流 3A
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
排数 1
防护等级 -
类型 Breakaway,Header,Push-Pull
长*宽*高 5.08mm(长度)
安装方式 贴片安装
零件状态 在售
包装方式 散装,袋装

95293-101-02LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95293-101-02LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95293-101-02LF 95293-101-02LF数据手册

95293-101-02LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.726
2000+ ¥ 0.726
库存: 10000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 726
