54102-T05-00

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 2 45000pin(可裁) 3A 2.54μm 锡 黑色 通孔安装
供应商型号: Q-54102-T05-00
供应商: 期货订购
标准整包数: 45000

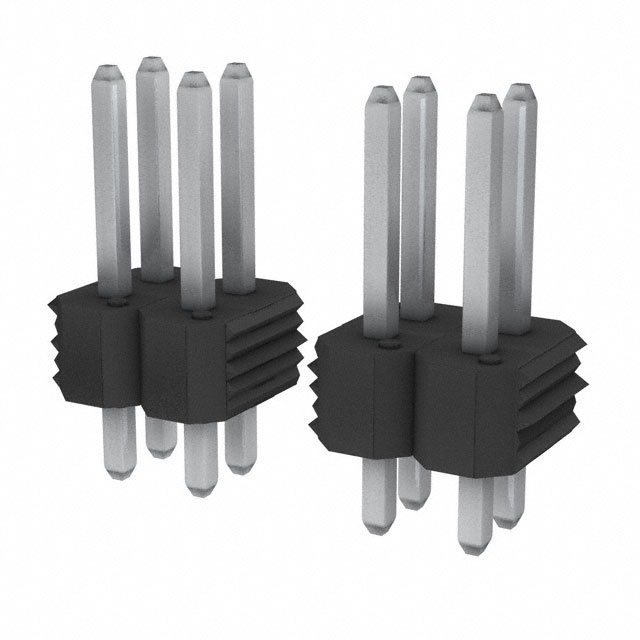

AMPHENOL 矩形连接器 - 针座 - 公插针 54102-T05-00

54102-T05-00概述

    BergStik® Headers 技术手册解析

    产品简介


    BergStik® Headers 是由 Amphenol FCI 推出的一系列直插式无屏蔽连接器,广泛应用于个人护理设备、家庭护理设备、智能家居、服务器、存储系统、机器人以及可编程逻辑控制器(PLC)等领域。这些连接器具有多种安装方式,包括表面贴装(SMT)、通孔(THT)、压接(PF)以及点胶(PIP),并且可以支持从2到72个位置的单行或双行配置。这些“分段式”连接器可以根据应用需求切割成特定长度。

    技术参数


    - 材料
    - 外壳: 高温热塑塑料
    - 耐燃等级: UL94V-0
    - 引脚: 磷青铜
    - 电镀: 金/ GXT® 或镀镍 1.27µm (50µin) 的锡
    - 机械性能
    - 引脚保持力: ≥9N
    - 电气性能
    - 连续电流容量: 3A
    - 直流最大电流容量: 2A/接触
    - 绝缘电阻: ≥5000MΩ
    - 耐电压: ≥1500Vrms
    - 环境条件
    - 工作温度范围: -65°C 至 +125°C
    - 产品规格
    - 规格型号: BUS-12-050 / BUS-12-144 (双镀层) / BUS-12-117 (压接)
    - 认证
    - UL 认证: E66906

    产品特点和优势


    BergStik® Headers 具有多项独特功能和优势,例如:
    - 高温热塑塑料材料: 可以承受高达 125°C 的温度,适合各种高温应用。
    - 可定制高度: 通过分割或断开来实现特定长度,适用于不同的堆叠高度要求。
    - 双镀层: 包括镀金或镀镍后镀锡,提供更好的电气性能和抗腐蚀能力。
    - 高可靠性: 每个接触点的高电流承载能力和低插入力,使得连接更加可靠且易于维护。
    - 成本效益: 与同类产品相比,提供了更具竞争力的成本效益。

    应用案例和使用建议


    BergStik® Headers 主要应用于以下几个场景:
    - 个人护理设备: 如空气干燥机等设备,用于稳定电源连接。
    - 家庭护理设备: 如清洁机器人,确保机器人与控制中心的可靠连接。
    - 智能家居: 如报警系统,为家庭自动化设备提供稳定的数据传输接口。
    使用建议:
    - 在安装过程中,应确保引脚保持力符合标准,以避免因振动导致的松动。
    - 对于需要高可靠性的应用,建议选择双镀层版本,以提高接触点的耐久性。

    兼容性和支持


    - 兼容性: BergStik® Headers 与 Amphenol 的 Dubox® 接收器完全兼容。
    - 包装和支持: 包括塑料袋包装,可选管子或带卷及盖帽包装。厂商提供详尽的技术文档和工具,帮助客户进行正确安装和使用。

    常见问题与解决方案


    - 问题一: 插入困难。
    - 解决方案: 确保引脚插入工具的规格符合要求,同时检查引脚与孔位的对齐度。
    - 问题二: 连接不稳定。
    - 解决方案: 确保每个引脚的保持力达标,必要时重新焊接或调整接触面。

    总结和推荐


    BergStik® Headers 是一款高可靠性、多功能的连接器产品,特别适合在高温环境下工作的应用场景。凭借其出色的电气性能和多样化的安装方式,BergStik® Headers 成为了众多行业应用的理想选择。强烈推荐此产品给需要稳定连接解决方案的用户。

54102-T05-00参数

参数
触头镀层 - 配接
类型 Header,Push-Pull
间距-配接 2.54mm
颜色 黑色
排数 2
针脚数 45000pin(可裁)
触头镀层厚度 - 配接 2.54μm
防护等级 -
额定电流 3A
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

54102-T05-00厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

54102-T05-00数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 54102-T05-00 54102-T05-00数据手册

54102-T05-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
90000+ $ 0.01 ¥ 0.0913
库存: 450000
起订量: 90000 增量: 45000
交货地:
最小起订量为:90000
合计: ¥ 8217
