67996-228HLF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 2 28pin 3A 380nm 金 黑色 通孔安装
供应商型号: 649-67996-228HLF
供应商: Mouser
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 公插针 67996-228HLF

67996-228HLF概述


    产品简介

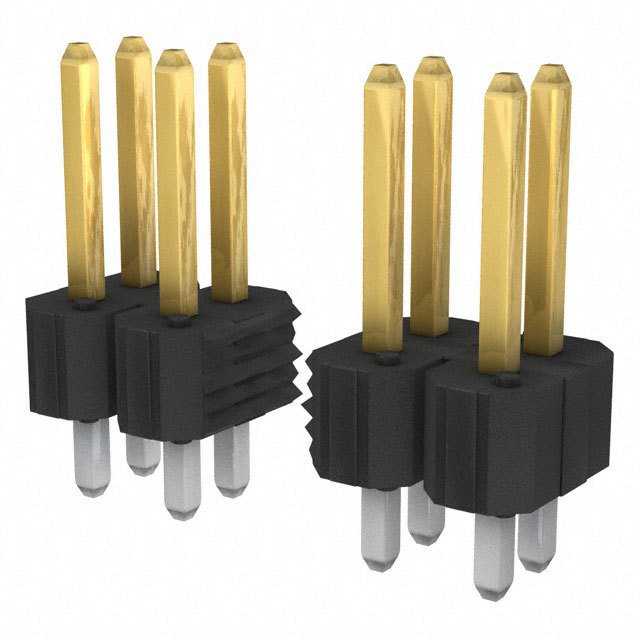

    BERGSTIK® /BERGSTIK™ Headers
    BERGSTIK® /BERGSTIK™ Headers 是一种适用于低功率应用场合的印刷电路板连接器,主要用于直角或平直插拔连接。这些连接器广泛应用于电子设备中,提供可靠的电气连接,尤其是在空间受限的设计中。

    技术参数


    以下是BERGSTIK® /BERGSTIK™ Headers 的关键技术和性能参数:
    - 电流等级: 5A
    - 电压: 110V
    - 操作温度范围:
    - 尼龙材质:-65°C 至 105°C
    - PCT、PPS 和 LCP 材质:-65°C 至 130°C
    - 电气特性:
    - 绝缘电阻:≥5000 兆欧(测试条件:500V 直流,持续 1 分钟)
    - 击穿电压:≥1500V RMS(根据接触间距)
    - 机械特性:
    - 接触保持力:
    - 插入式接触:≥5.0 磅
    - 后插入式接触:≥2.0 磅
    - 环境条件:
    - 温度冲击:-65°C 至 105°C(尼龙材料)
    - 高温寿命:无损坏情况下,绝缘电阻 ≥5000 兆欧(测试条件:105°C)

    产品特点和优势


    BERGSTIK® /BERGSTIK™ Headers 采用了高质量的磷青铜合金作为接触材料,确保了良好的电导率和耐久性。这些连接器符合 RoHS 指令,使用环保材料,降低了环境污染风险。另外,不同材料选择使得产品可以适应多种恶劣的工作环境,适合工业、汽车、航空航天等领域。

    应用案例和使用建议


    BERGSTIK® /BERGSTIK™ Headers 常用于各种需要高可靠性连接的场合,如通信设备、仪器仪表、汽车电子等。在实际应用中,建议注意以下几点:
    1. 选择合适的接触材料:根据具体的应用环境选择适当的接触材料,如磷青铜合金适合常规使用,而钯合金则适用于需要更高可靠性的场合。
    2. 确保正确的安装方式:直角或平直配置的选择应根据印刷电路板的具体设计来决定,以实现最佳的连接效果。
    3. 定期检查和维护:确保连接器不受腐蚀和氧化的影响,延长其使用寿命。

    兼容性和支持


    BERGSTIK® /BERGSTIK™ Headers 支持广泛的插头类型,能够与市面上多数标准插头适配。制造商提供了全面的技术支持和服务,包括详细的使用指南和故障排除文档,帮助客户更好地利用产品。

    常见问题与解决方案


    以下是几个常见的问题及其解决方案:
    - Q: 连接器的绝缘电阻低?
    - A: 检查连接器的安装情况,确保所有接触点正确对齐。如有必要,清洁或重新涂覆镀层。

    - Q: 击穿电压不达标?
    - A: 确认所选的连接器型号符合应用需求,如接触间距选择不当可能导致击穿电压不足。联系技术支持获取更详细的建议。
    - Q: 高温环境下表现不佳?
    - A: 考虑使用耐高温的材料,如 PCT、PPS 或 LCP。根据具体应用环境选择合适的材料。

    总结和推荐


    BERGSTIK® /BERGSTIK™ Headers 是一款设计精良、性能卓越的连接器产品,特别适合需要高可靠性连接的应用场合。产品不仅具备出色的电气性能和机械强度,还具有良好的环境适应性。鉴于其多种材料选项和广泛的适用性,强烈推荐给追求高品质、高可靠性的工程师和设计师们。
    本文档旨在提供BERGSTIK® /BERGSTIK™ Headers 的详细信息和技术参数,帮助您更好地理解和使用这一高性能连接器产品。

67996-228HLF参数

参数
额定电流 3A
针脚数 28pin
触头镀层 - 配接
排数 2
颜色 黑色
防护等级 -
类型 Header,Push-Pull
触头镀层厚度 - 配接 380nm
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 袋装

67996-228HLF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

67996-228HLF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 67996-228HLF 67996-228HLF数据手册

67996-228HLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1275 ¥ 17.9774
10+ $ 1.8515 ¥ 15.6452
25+ $ 1.672 ¥ 14.1284
100+ $ 1.5552 ¥ 13.1414
200+ $ 1.404 ¥ 11.8638
600+ $ 1.2852 ¥ 10.8599
1000+ $ 1.1016 ¥ 9.3085
2600+ $ 1.0038 ¥ 8.4821
5000+ $ 0.9534 ¥ 8.0562
库存: 39
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.97
