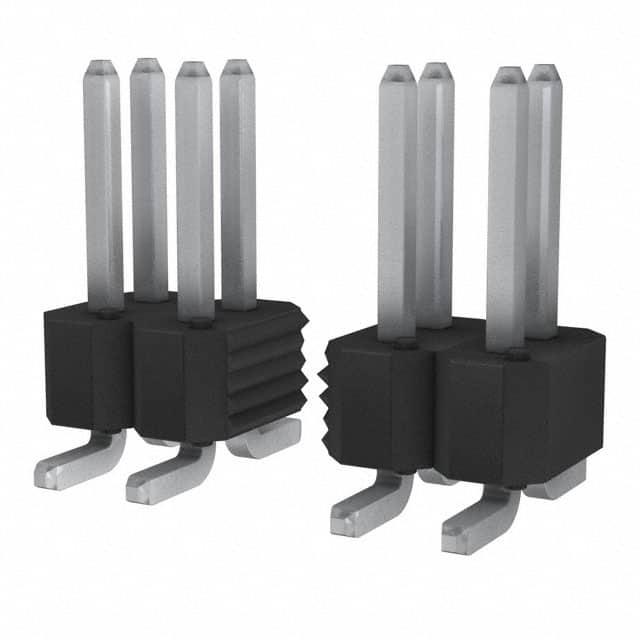

95278-401A36LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 36pin 3A 2μm 锡 黑色 贴片安装
供应商型号: Q-95278-401A36LF
供应商: 期货订购
标准整包数: 400
AMPHENOL 矩形连接器 - 针座 - 公插针 95278-401A36LF

95278-401A36LF概述


    产品简介


    产品名称:Duplex Plated Bergstik® II Headers
    产品类型:双镀层 Bergstik® II 接头
    主要功能:提供板对板、板对线缆、板对分立线及板对柔性互联的能力。能够通过垂直和直角配置实现一排到三排的连接。
    应用领域:广泛应用于电子设备、通讯系统、汽车电子等领域。

    技术参数


    | 参数 | 值 |

    | 插针材料 | 磷青铜合金(UNS C51000) |
    | 绝缘体材料 | 高温树脂,具有UL-94-V0阻燃等级 |
    | 最小焊锡尾厚度 | 100 µ英寸 (铅含量),或100-150 µ英寸(无铅) |
    | 最小接触面镀金厚度 | 50 µ英寸镍下 30 µ英寸金 |
    | 工作电流 | 3 安培 |
    | 操作温度范围 | -65°C 到 +130°C |
    | 绝缘电阻 | ≥5000 兆欧(500V DC) |
    | 耐压测试电压 | 1500V (AC, 60Hz) |
    | 机械特性 | 单个插针耐轴向负载≥2磅(0.2英寸/分钟) |

    产品特点和优势


    产品特点:
    - 使用磷青铜材料制成的插针提供了良好的导电性能和耐用性。
    - 经过镀金处理的接触面确保了可靠的电气连接。
    - 多种配置方式适应不同的应用需求。
    产品优势:
    - 高度可靠且稳定的电气连接性能。
    - 适应宽泛的操作温度范围,适用于极端环境。
    - 符合欧洲联盟关于有害物质限制的指令(RoHS),环保安全。
    - 强大的机械强度,确保在各种安装条件下的稳固性。

    应用案例和使用建议


    应用案例:
    - 板对板连接,适合多种板载设备的连接。
    - 板对电缆连接,用于复杂系统的集成。
    使用建议:
    - 在高振动环境下使用时,可考虑添加额外的固定措施以确保连接稳定。
    - 对于特殊应用,如高温环境,需确保选用正确的材料以满足环境要求。

    兼容性和支持


    兼容性:
    - 与 FCI 的 Mini PV 接线端子或其它 0.025 英寸针式兼容插座配合使用。
    - 支持垂直和直角两种安装配置,适用于不同板型的设计需求。
    支持:
    - 提供详细的安装指南和技术文档,方便用户快速掌握使用方法。
    - 厂家提供全面的质量保证和售后服务,确保产品长期稳定运行。

    常见问题与解决方案


    问题1:连接不稳定,出现松动现象。
    解决办法:检查安装是否到位,必要时增加锁定装置以增强稳定性。
    问题2:焊接过程中出现故障。
    解决办法:确保使用正确的焊接工艺,并注意焊料温度控制,避免过热导致损坏。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers 是一款高度可靠且适应性强的电子元器件,非常适合在各种恶劣环境中使用。无论是工业自动化、通讯系统还是汽车电子等领域,都能发挥重要作用。因此,我们强烈推荐这款产品给需要高性能连接解决方案的用户。
    以上内容是根据您提供的技术手册信息整理而成的产品说明。该产品具备优异的电气特性和机械性能,同时支持广泛的环境温度范围,是一款值得信赖的选择。

95278-401A36LF参数

参数
触头镀层 - 配接
间距-配接 2.54mm
排数 2
类型 Breakaway,Header,Push-Pull
额定电流 3A
颜色 黑色
触头镀层厚度 - 配接 2μm
针脚数 36pin
防护等级 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

95278-401A36LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-401A36LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-401A36LF 95278-401A36LF数据手册

95278-401A36LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
