68024-210HLF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 1 10pin 3A 380nm 金 黑色 通孔安装
供应商型号: Q-68024-210HLF
供应商: 期货订购
标准整包数: 600

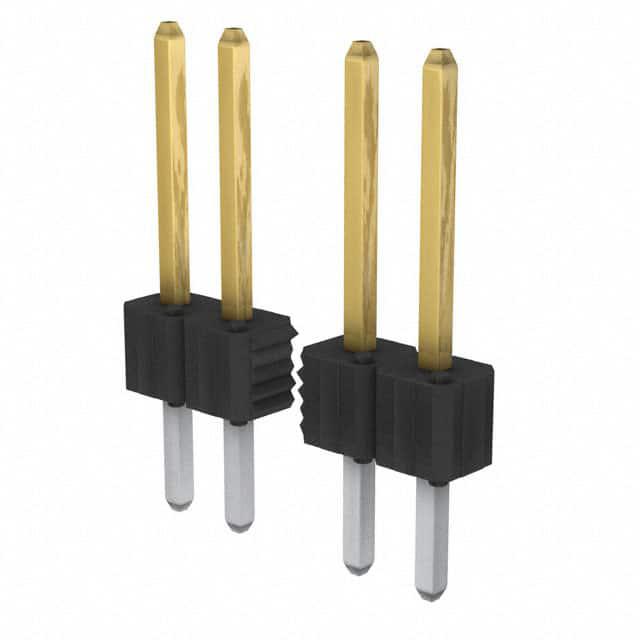

AMPHENOL 矩形连接器 - 针座 - 公插针 68024-210HLF

68024-210HLF概述


    产品简介


    BERGSTIK® /BERGSTIK™ Headers
    BERGSTIK® 和 BERGSTIK™ Headers 是一款专为低功耗应用设计的印刷电路板(PCB)直插式或弯角式断开连接而制造的连接器。这些产品主要由接触器部分构成,用于与任何 0.025" 方形针脚插座完成连接。BERGSTIK® 和 BERGSTIK™ Headers 在结构上采用多件式装配,配备了一排或多排接触器,适用于标准厚度 PCB 的焊接安装孔。
    主要功能:
    - 直插式或弯角式断开连接
    - 兼容各种 0.025" 方形针脚插座
    - 可用于 PCB 直接焊接安装
    应用领域:
    - 低功耗设备
    - 工业控制
    - 电信设备
    - 计算机和外设
    - 家用电器

    技术参数


    - 电流等级:5A
    - 电压:110V
    - 工作温度:
    - 尼龙材料:-65°C 到 105°C
    - 聚对苯二甲酸丁二醇酯(PCT)、聚苯硫醚(PPS)及液晶聚合物(LCP):-65°C 到 130°C
    - 绝缘电阻:未焊接和未接线时,测试条件为 500V 直流电,持续 1 分钟,绝缘电阻不小于 5000 兆欧姆。
    - 介电强度:在未焊接和未接线的情况下进行测试,未发现击穿、泄漏电流超过 1 毫安的情况。
    - 机械强度:非焊接状态下,每个接触器能承受 5 磅(插入成型接触器)和 2 磅(后插入接触器)的轴向载荷而不脱离绝缘体。
    - 热冲击:-65°C 到 105°C 或 -65°C 到 130°C 之间的温度循环中无裂纹或其他物理损伤。
    - 高温寿命:在 105°C(尼龙)或 130°C(PCT、PPS 及 LCP)下测试 250 小时,绝缘电阻保持在 5000 兆欧姆以上。

    产品特点和优势


    产品特点:
    - 高可靠性:满足 MIL-STD-202 测试标准
    - 高绝缘性能:提供高绝缘电阻和介电强度
    - 耐高温性:适用于极端温度环境
    - 良好的机械强度:接触器设计坚固,抗震动和拉伸
    - 易于组装:多件式装配,方便安装
    - 多样化选择:不同配置的直插式或弯角式设计
    - 环保合规:符合 RoHS 标准,无铅化处理
    优势:
    - 广泛适用性:适用于多种电子设备和系统
    - 高性能:能够在恶劣条件下可靠工作
    - 耐用性:长期使用寿命和稳定性

    应用案例和使用建议


    应用案例:
    - 工业控制系统:用于传感器与执行器之间信号传输。
    - 电信设备:用于设备间的高速信号传输。
    - 家用电器:如空调、洗衣机等家电中的控制板连接。
    使用建议:
    - 在安装过程中,确保接触器与 PCB 孔精确对齐,以提高连接可靠性。
    - 使用适当的工具和技术焊接接触器,以避免热应力损坏。
    - 定期检查连接器的绝缘性能,确保长时间运行的安全性。

    兼容性和支持


    兼容性:
    - 与各种 0.025" 方形针脚插座兼容。
    - 支持标准 PCB 设计,适合大多数主流电路板尺寸和布局。
    支持和服务:
    - 厂商提供详细的技术手册和在线支持。
    - 产品质量保证:通过严格的质量检测流程。
    - 售后服务:在出现设计或工艺变更时,厂商会启动重新认证测试程序。

    常见问题与解决方案


    问题 1:绝缘电阻低
    - 解决方案:检查是否有灰尘或污染物污染连接器,并使用合适的清洁剂进行清理。确保安装环境干燥,避免湿气侵入。
    问题 2:接触不良
    - 解决方案:检查接触器是否完全插入,焊接点是否牢固。确保焊接温度和时间合适,以防止虚焊。
    问题 3:外观缺陷
    - 解决方案:确保生产过程中的质量控制。检查是否有金属屑、划痕等可能导致性能下降的缺陷。

    总结和推荐


    综上所述,BERGSTIK® 和 BERGSTIK™ Headers 是一款高性能、高可靠性的电子连接器,适用于多种工业和消费类电子产品。其出色的电气和机械特性使其成为市场上值得信赖的选择。在低功耗应用中表现尤为出色,能够应对各种极端环境。因此,我们强烈推荐这一系列产品,特别是对于需要高性能连接解决方案的工程师和设计师来说,BERGSTIK® 和 BERGSTIK™ Headers 是一个非常理想的选择。

68024-210HLF参数

参数
触头镀层厚度 - 配接 380nm
触头镀层 - 配接
防护等级 -
针脚数 10pin
排数 1
颜色 黑色
额定电流 3A
间距-配接 2.54mm
类型 Header,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 袋装

68024-210HLF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

68024-210HLF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 68024-210HLF 68024-210HLF数据手册

68024-210HLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
