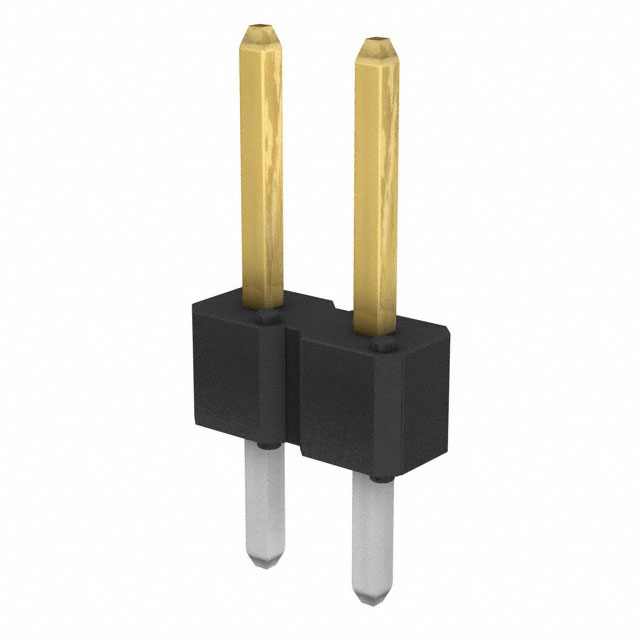

77311-102-02LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 1 2pin 3A 760nm 金 黑色 通孔安装
供应商型号: 77311-102-02LF
供应商: 国内现货
标准整包数: 1000
AMPHENOL 矩形连接器 - 针座 - 公插针 77311-102-02LF

77311-102-02LF概述

    Duplex Plated Bergstik® II Headers:产品技术手册

    1. 产品简介


    产品类型: Duplex Plated Bergstik® II Headers(镀双层材料的Bergstik® II接头)
    主要功能: 这款接头设计用于电路板之间的连接,可以实现多种类型的互连,如电路板对电路板、电路板对电缆、电路板对离散线缆和电路板对柔性互连。
    应用领域:
    - 适用于电子设备的电路板连接
    - 广泛应用于通讯、计算机、消费电子等领域

    2. 技术参数


    - 绝缘电阻: ≥5,000兆欧姆(测试电压为500V DC,测量时间为两分钟)
    - 耐压能力: ≥1500V(DC, RMS或AC, 60Hz)
    - 电流承载能力: 3安培
    - 工作温度范围: -65°C至+130°C
    - 电气特性: 满足MIL-STD-202、MIL-STD-1344标准
    - 机械特性: 针保持力≥2.0磅
    - 环境条件:
    - 热冲击(温度范围-55至+105°C或-65至+130°C,湿度条件95%,测试时间96小时)
    - 高温寿命(最高温度105°C至130°C,测试时长315小时)
    - 焊料耐热性(无物理损伤)

    3. 产品特点和优势


    - 双重电镀: 提高接头的可靠性和使用寿命
    - 环保材料: 符合RoHS标准,对环境友好
    - 宽广的工作温度范围: 能够在极端环境下正常工作
    - 高绝缘电阻和耐压能力: 保证信号传输的稳定性和安全性
    - 多功能连接能力: 适应不同应用场景的需求

    4. 应用案例和使用建议


    - 应用案例:
    - 用于汽车电子系统,确保在高温和振动条件下仍能可靠连接
    - 在通讯设备中作为板对板连接器,提供高速稳定的信号传输

    - 使用建议:
    - 确保接头的正确安装和固定,避免松动
    - 定期进行电气和机械检查,以保证性能稳定
    - 遵循规范的焊接程序,特别是在高温焊接条件下,以保护电镀层不被损坏

    5. 兼容性和支持


    - 兼容性:
    - 与FCI的Mini PV终端或其它0.025"针兼容的插座兼容
    - 厂商支持:
    - FCI提供全面的技术支持和售后服务
    - 可通过授权分销商如Mouser Electronics获取详细的产品信息和技术支持

    6. 常见问题与解决方案


    - Q: 接头接触不良
    - A: 检查是否正确安装并确保接触良好,必要时更换新接头
    - Q: 耐高温性能不佳
    - A: 确保焊接过程中温度不超过规定值,尽量避免高温冲击
    - Q: 绝缘电阻下降
    - A: 检查是否有灰尘或污染物进入接头内部,清洁后再测试

    7. 总结和推荐


    总体评价: Duplex Plated Bergstik® II Headers是一款高性能、多功能的连接器,能够在极端环境中保持良好的电气性能和机械强度。其双重电镀工艺和环保材料使其成为众多电子设备的理想选择。
    推荐意见: 基于上述技术参数、产品特点和应用案例分析,这款接头适合需要高可靠性、广泛工作温度范围及多功能连接的应用场景。因此,我们推荐使用该产品。

77311-102-02LF参数

参数
颜色 黑色
防护等级 -
额定电流 3A
间距-配接 2.54mm
类型 Header,Push-Pull
触头镀层厚度 - 配接 760nm
针脚数 2pin
排数 1
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

77311-102-02LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-102-02LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-102-02LF 77311-102-02LF数据手册

77311-102-02LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
