95278-102B30LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 30pin 3A 760nm 金 黑色 贴片安装
供应商型号: Q-95278-102B30LF
供应商: 期货订购
标准整包数: 225

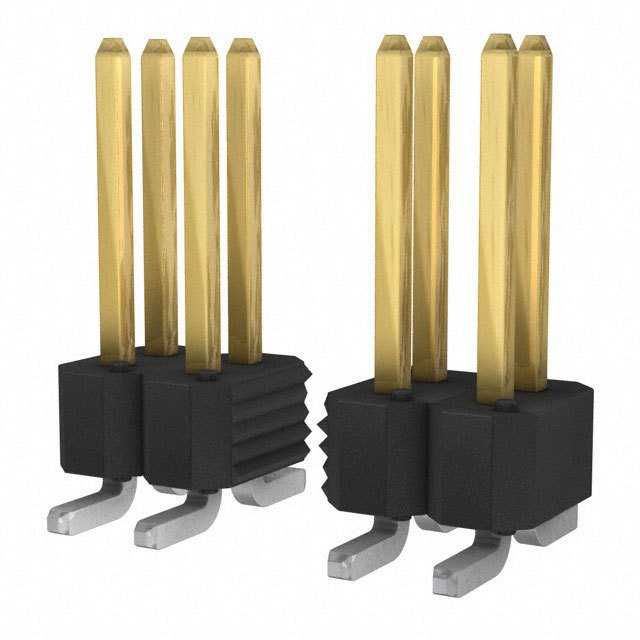

AMPHENOL 矩形连接器 - 针座 - 公插针 95278-102B30LF

95278-102B30LF概述


    产品简介


    Duplex Plated Bergstik® II Headers 是一种高性能的连接器产品,广泛应用于电子设备的板对板、板对电缆、板对离散线及板对柔性互联。这种连接器由FCI公司生产,具有多种配置选项,包括垂直一、二、三行排列和直角一、两行排列,适用于各种复杂的电路设计需求。此产品符合欧洲联盟有害物质限制(RoHS)指令的要求,是一款环保且高可靠性选择。

    技术参数


    - 材料:
    - 针脚:磷青铜合金UNS C51000,符合ASTM B-159标准。
    - 绝缘体:阻燃等级为UL-94-V0的高温树脂。
    - 镀层:
    - 焊尾:铅含量为60/40锡铅的焊尾,厚度不小于100微英寸,或无铅焊尾厚度在100至150微英寸之间。
    - 接触面:符合MIL-G-45204标准,镀金厚度为50微英寸镍基底。
    - 其他区域:镀镍50微英寸,符合QQ-N-290标准。
    - 电气特性:
    - 绝缘电阻:≥5,000兆欧姆,测试电压为500V DC,时间两分钟。
    - 耐压性:最大耐受电压为1500V(DC, RMS 或 AC, 60Hz),时间为60秒。
    - 电流额定值:3安培。
    - 工作温度范围:-65°C 至 +130°C。
    - 机械特性:
    - 轴向载荷:单个针脚至少承受2磅的轴向载荷,速率0.2英寸/分钟,未焊接前不脱落。
    - 环境条件:
    - 热冲击:温度范围为-55°C 至 +105°C,时间30分钟,转换时间不超过5分钟。
    - 恒湿:温度40°C,相对湿度95%,持续96小时。
    - 高温寿命测试:最高温度为105°C,持续315小时。
    - 可焊性:蒸汽老化4小时。
    - 抗焊热性:无物理损伤。
    - 红外回流:峰值温度245±5°C,持续10秒;无铅峰值温度260°C±5°C。

    产品特点和优势


    Duplex Plated Bergstik® II Headers 采用磷青铜合金制成的针脚,配合高品质的UL-94-V0等级阻燃树脂,不仅具有出色的机械强度,还具备卓越的耐热性和阻燃性。镀金和镀镍处理提高了电性能和耐腐蚀性,同时确保长时间使用下的稳定性和可靠性。此外,它的多排配置使其适用于复杂多变的应用场景,是市场上一款极具竞争力的产品。

    应用案例和使用建议


    应用案例:
    - 数据中心设备:用于服务器和交换机之间的连接,以确保数据传输的稳定性。
    - 医疗设备:用于精密仪器内部模块间的信号传输,需要高度可靠性和安全性。
    - 汽车电子:适用于引擎控制单元和其他汽车电子系统的信号传输,要求耐高温和振动。
    使用建议:
    - 设计建议:确保连接器与所配电线或电缆的接触面干净,避免污垢影响电气性能。
    - 安装建议:在焊接时使用适当的温度和时间,防止过度加热导致的损坏。
    - 维护建议:定期检查连接器是否有物理损伤或电气故障迹象,及时更换损坏部件。

    兼容性和支持


    Duplex Plated Bergstik® II Headers 与FCI公司的Mini PV终端及其他符合0.025"插针兼容的插座适配良好,确保互换性。制造商提供详尽的技术文档和支持服务,包括定期校准和校正设备,确保质量控制。

    常见问题与解决方案


    - 问题:连接器绝缘电阻低。
    - 解决方案:检查连接器及其接线是否受潮,必要时重新清洁并干燥。
    - 问题:接触力不足。
    - 解决方案:检查接触点是否有脏物或磨损,必要时进行清理或更换。
    - 问题:高温环境下接触不良。
    - 解决方案:确认连接器是否符合规定的高温性能要求,并采取适当的散热措施。

    总结和推荐


    总体来看,Duplex Plated Bergstik® II Headers 是一款设计精良、性能可靠的连接器产品。其独特的镀层技术和高精度的制造工艺使其在多种应用场景中表现出色。因此,我强烈推荐该产品,特别是在需要高可靠性和严格环境条件的场合。

95278-102B30LF参数

参数
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
额定电流 3A
间距-配接 2.54mm
颜色 黑色
防护等级 -
针脚数 30pin
类型 Breakaway,Header,Push-Pull
排数 2
安装方式 贴片安装
零件状态 在售
包装方式 管装

95278-102B30LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-102B30LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-102B30LF 95278-102B30LF数据手册

95278-102B30LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
225+ ¥ 12.8915
450+ ¥ 12.5552
库存: 2250
起订量: 225 增量: 225
交货地:
最小起订量为:225
合计: ¥ 2900.58
