2903-6001

厂牌: AMPHENOL

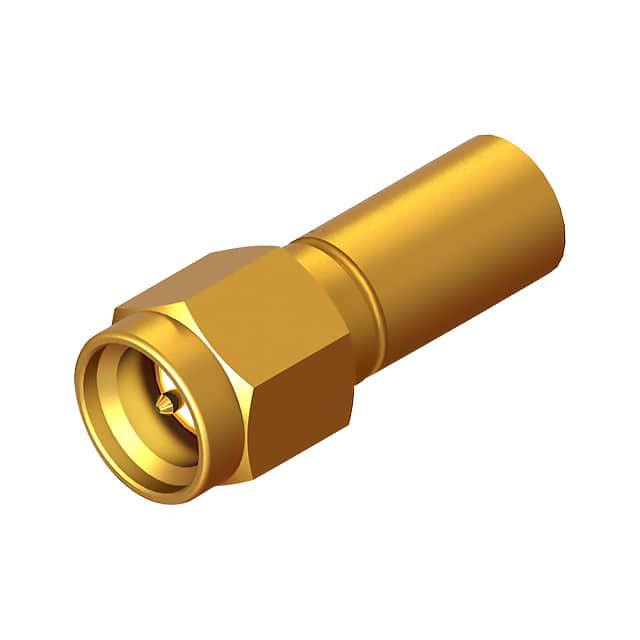

产品描述: Male Pin,Plug,Threaded 金 导线安装,自由悬挂,贴片安装,通孔安装
供应商型号: ET-4628934
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) - 配件 2903-6001

2903-6001概述

    SMA 插头产品技术手册解析
    本文旨在提供关于 SMA 插头的技术手册内容解析,涵盖产品简介、技术参数、产品特点和优势、应用案例与使用建议、兼容性和支持、常见问题与解决方案等方面。通过详细解析,希望能够为相关工程师和技术人员提供有用的信息。

    1. 产品简介


    产品名称:SMA插头(型号:CDCN 41843)
    产品类型:SMA插头是一种广泛应用的小型高频连接器,适用于射频、微波和无线电频率的传输系统。
    主要功能:SMA插头用于连接各种电缆、天线及其他射频设备,确保信号传输的稳定性和可靠性。
    应用领域:适用于无线通信、雷达系统、卫星通信、测试仪器、航空航天、医疗设备等高频应用场合。

    2. 技术参数


    - 尺寸:外径0.312英寸(7.92mm),长度1.125英寸(28.58mm),内径0.717英寸(18.21mm)。
    - 材料:
    - 本体及耦合螺母:不锈钢,符合AMS-5640标准,UNS S30300,类型1。
    - 接触点:黄铜,符合ASTM B16标准,UNS No. C36000。
    - 锁紧环:铍铜,符合ASTM B196标准,UNS C17300,TD04。
    - 压接环:铜或黄铜。
    - 绝缘子:聚四氟乙烯,符合ASTM D1710标准,类型I,等级1,级别B。
    - 密封圈:硅橡胶,符合A-A-59588标准,级别2B,等级50/60。
    - 收缩管:聚烯烃,符合MIL-I-23053/4标准,等级1。
    - 电气特性:
    - 阻抗:50欧姆。
    - 频率范围:直流至12.4GHz。


    3. 产品特点和优势


    - 高阻抗匹配:阻抗为50欧姆,确保信号传输的低损耗。
    - 宽频率范围:可覆盖从直流到12.4GHz的广泛频率范围,适合多种应用需求。
    - 耐用材料:采用不锈钢和黄铜作为主要材料,结合镀镍金处理,保证良好的耐腐蚀性和电性能稳定性。
    - 高性能绝缘材料:使用PTFE作为绝缘材料,确保稳定的电气性能。
    - 紧凑设计:结构紧凑,方便在空间有限的应用环境中安装。

    4. 应用案例和使用建议


    应用案例:
    SMA插头在多个领域中得到广泛应用,如通信设备、雷达系统、航空航天等。例如,在雷达系统中,SMA插头用于连接天线和接收机,确保信号的准确传输。
    使用建议:
    - 确保正确选择配套电缆和接口,以达到最佳的电气性能。
    - 注意电缆和接口之间的安装工艺,避免信号衰减和噪声干扰。
    - 定期检查和维护连接器,保持良好的接触性能。

    5. 兼容性和支持


    SMA插头与多种射频电缆和设备兼容,例如RG-174、179B、187A、188A、316/U等电缆类型。
    厂商支持:
    SV Microwave, Inc. 提供详尽的技术文档和支持服务,包括产品安装指导、故障排查等。如有需要,可以通过其官方联系方式获得进一步帮助。

    6. 常见问题与解决方案


    问题1:连接器接触不良。
    解决方案:检查连接器是否有污物或损坏,并进行清洁或更换。
    问题2:传输信号质量下降。
    解决方案:检查电缆连接是否松动或电缆本身是否有损坏,重新固定或更换电缆。
    问题3:接触电阻异常。
    解决方案:检查镀层是否有损伤,重新镀层或更换连接器。

    7. 总结和推荐


    综上所述,SMA插头是一款高性能、高可靠性的射频连接器,广泛应用于高频通信系统。它具有阻抗匹配优良、频率范围广、材料耐用等优点,非常适合需要高稳定性信号传输的应用场合。强烈推荐使用此款SMA插头,以满足您在射频领域的各种需求。

2903-6001参数

参数
配件类型 -
类型 Male Pin,Plug,Threaded
颜色 -
基体镀层
安装方式 导线安装,自由悬挂,贴片安装,通孔安装
零件状态 在售
包装方式 散装

2903-6001厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。
