首页  >  产品百科  >  050-653-0000310

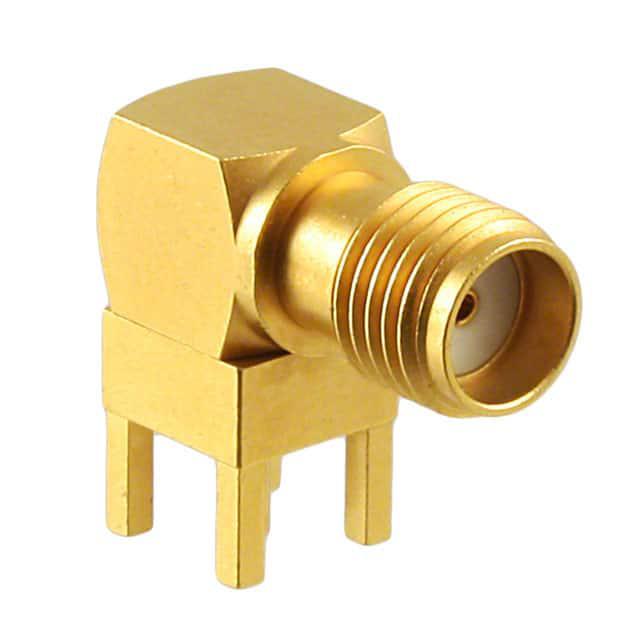

050-653-0000310

厂牌: ITT
产品描述: Female Socket,Receptacle,Threaded 金 焊接安装,贴片安装,通孔安装
供应商型号: N-050-653-0000310
供应商: 云汉优选
标准整包数: 1
ITT 同轴连接器(RF) - 配件 050-653-0000310

050-653-0000310概述

    Cannon 50 Ohm RF Connectors

    产品简介


    Cannon 50 Ohm RF Connectors 是专为高性能和高可靠性应用设计的射频连接器,适用于军事和商业设备。它们提供多种接口选项,包括SMA(精密和商用)、SMB(滑动型)和SMC(螺纹型),并具有优异的电气性能。这些连接器广泛应用于各种射频和微波设备,如放大器、滤波器、分路器和衰减器。

    技术参数


    SMA 连接器
    - 阻抗:50 欧姆
    - 工作频率范围:0 至 18.0 GHz
    - 电压等级:对于 RG-402 和 RG-405 半刚性电缆,0 至 18 GHz;对于柔性电缆,0 至最大频率
    - 最小绝缘电阻:5000 MΩ
    - 接触电阻:中心接触 ≤ 5.0 mΩ;外接触 ≤ 1.0 mΩ
    - 接触电流:最大 2.0 A
    - 插入损耗:0.04 dB (直插型),0.06 dB (直角型)
    - 射频泄漏:最小 -90 dB
    - 电压驻波比 (VSWR):1.05+0.15 x f GHz (直插型),1.15+0.15 x f GHz (直角型)
    - 绝缘耐压:1000 Vrms (最大)
    - 环境温度:-65°C 到 165°C
    - 振动:高频率振动
    - 冲击:冲击测试条件符合 MIL-STD-202 规范
    - 温度循环:符合 MIL-STD-202 规范
    SMB 连接器
    - 阻抗:50 欧姆
    - 工作频率范围:SMB 0 至 4.0 GHz,SMC 0 至 12.4 GHz
    - 电压等级:对于 RG196/U 系列电缆,0 至 75 Vrms;对于 RG188/U 系列电缆,0 至 100 Vrms
    - 最小绝缘电阻:1000 MΩ
    - 接触电阻:中心接触 ≤ 6.0 mΩ;外接触 ≤ 1.0 mΩ
    - 接触电流:最大 1.5 A
    - 插入损耗:SMB ≤ 0.25 dB (最大 @ 4 GHz),SMC ≤ -60 dB (最小 @ 2 - 3 GHz)
    - 射频泄漏:SMC ≥ -60 dB (最小 @ 2 - 3 GHz)
    - 电压驻波比 (VSWR):0 至 10 GHz 或电缆上切频率的 80%
    - 环境温度:-65°C 到 165°C
    - 振动:高频振动
    - 冲击:冲击测试条件符合 MIL-STD-202 规范
    - 温度循环:符合 MIL-STD-202 规范

    产品特点和优势


    1. 精密制造:所有连接器均采用高强度材料制造,确保在恶劣环境下依然能够保持稳定性能。
    2. 优异电气性能:低插入损耗和高屏蔽效果,确保信号传输质量。
    3. 快速连接和断开:SMB连接器支持快速插拔,方便快捷。
    4. 耐用性强:多次插拔后仍能保持良好的电气性能,适合频繁操作的场合。
    5. 环境适应性强:广泛的工作温度范围和强大的机械强度,适用于各种苛刻环境。

    应用案例和使用建议


    Cannon 50 Ohm RF Connectors 在多种应用场合表现出色,例如:
    - 无线通信系统:适用于基站和移动设备之间的连接。
    - 医疗设备:用于超声波设备和其他医疗成像设备中的信号传输。
    - 航空航天:可用于卫星通讯和雷达系统中。
    使用建议:
    - 正确选择电缆类型:确保所选电缆的阻抗和工作频率与连接器匹配。
    - 合理安装位置:避免靠近强电磁干扰源,以免影响信号传输质量。
    - 定期检查维护:长时间使用后,应对连接器进行定期清洁和检查,以确保其正常工作。

    兼容性和支持


    Cannon 50 Ohm RF Connectors 兼容市面上大多数主流的射频设备和电缆,可广泛应用于各种设备的集成中。Cannon 提供详尽的技术支持和售后服务,确保用户能够在使用过程中获得及时帮助。如有任何疑问,可通过电话或邮件联系技术支持团队。

    常见问题与解决方案


    1. 连接器接触不良:
    - 解决方案:确保连接器插入到位,并检查电缆焊接是否牢固。
    2. 信号传输不稳定:
    - 解决方案:检查连接器与电缆之间是否有杂质,如灰尘、油脂等。
    3. 插入力过大:
    - 解决方案:按照正确的装配步骤操作,使用专用工具进行装配。

    总结和推荐


    综上所述,Cannon 50 Ohm RF Connectors 在各方面都表现出卓越的性能,无论是工作稳定性还是使用寿命都远超同类产品。强烈推荐使用这些连接器以确保最佳的信号传输效果和设备可靠性。如果您正在寻找高性能的射频连接器,那么Cannon 50 Ohm RF Connectors无疑是一个绝佳的选择。

050-653-0000310参数

参数
配件类型 -
类型 Female Socket,Receptacle,Threaded
颜色 -
基体镀层
安装方式 焊接安装,贴片安装,通孔安装
零件状态 在售
包装方式 散装

050-653-0000310厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

050-653-0000310数据手册

厂牌 PDF简要描述 下载
ITT 同轴连接器(RF) - 配件 ITT 050-653-0000310 050-653-0000310数据手册

050-653-0000310封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 31.959 ¥ 271.6515
9+ $ 30.488 ¥ 259.148
17+ $ 29.6208 ¥ 251.7768
34+ $ 29.0496 ¥ 246.9216
库存: 70
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 1086.6
