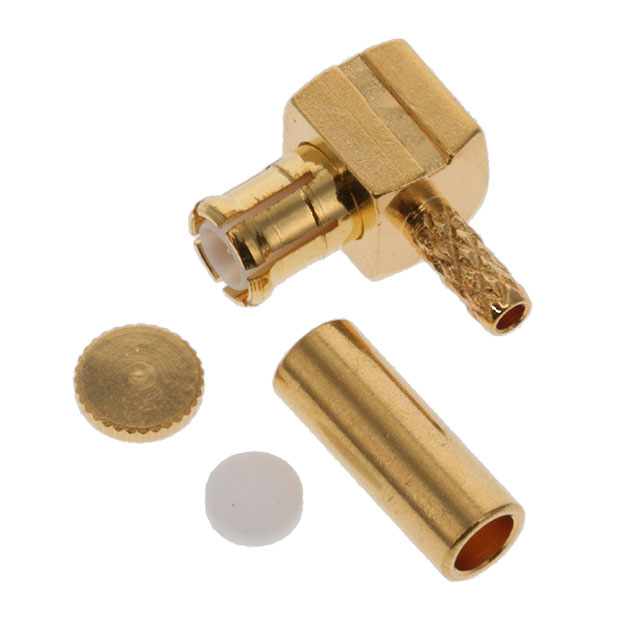

1-1337584-0

厂牌: TE CONNECTIVITY
产品描述: Male Pin,Plug,Snap-On 金 导线安装,自由悬挂,通孔安装 8.5mm(长度)*5mm(高度)
供应商型号: A130899-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 同轴连接器(RF) - 配件 1-1337584-0

1-1337584-0概述


    产品简介


    RF同轴连接器是专为射频信号传输设计的高可靠性连接器,广泛应用于通信、航空航天、测试测量等领域。本快速参考指南涵盖了多种类型的RF同轴连接器,包括4.3-10、N系列、BNC、TNC、F和G系列、SMA、QMA、SMB、OSP、OSSP、DIN、Siemax、MCX、MMCX、SMT-OSMT、QSL和切换型同轴连接器。这些连接器根据其结构、应用频率和工作环境的不同,具备各自的特性和用途。

    技术参数


    | 连接器类型 | 频率范围 (GHz) | 阻抗 (Ω) | VSWR (最大值) | 耐久性 (插拔次数) | 工作温度范围 (°C) | 锁紧方式 |
    ||
    | 4.3-10 | 0-6 | 50 | 1.03-1.06 | 100 | -40至85 | 螺纹 |
    | N | 0-11 | 50 | 1.3 | 500 | -55至165(军用) | 螺纹 |
    | BNC | 0-4(50Ω),0-2(75Ω) | 50,75 | 1.3 | 500 | -65至165(军用) | 卡口 |
    | TNC | 0-11(50Ω),0-2(75Ω) | 50,75 | 1.3 | 500 | -65至165(军用) | 螺纹 |
    | F和G系列 | 0-1(75Ω) | 75 | 1.10-1.30 | 600 | -55至85 | 螺纹,快锁 |
    | SMA | 0-26.5 | 50 | 1.2 | 500 | -65至165 | 螺纹 |
    | QMA | 0-6 | 50 | 1.15 | 100 | -40至125 | 快锁 |

    产品特点和优势


    1. 4.3-10连接器:提供更小、更轻的尺寸,适用于各种严苛的户外环境,特别适合分布式天线系统和移动网络设备。
    2. N系列连接器:适用于高电压应用,特别适合关键环境下的连接,广泛应用于基站和电信设备。
    3. BNC连接器:适用于宽带、视频分配、CATV应用,采用卡口式连接,可靠性高。
    4. SMA连接器:小型化设计,适用于无线基站和测试测量应用,支持频率高达26.5GHz。
    5. QMA连接器:小型化,快锁式连接,适用于无线基站和分布式天线系统,支持频率最高达6GHz。

    应用案例和使用建议


    1. 4.3-10连接器:典型应用包括基站和远程无线单元(RRU),建议在户外环境使用时注意防水防尘处理。
    2. N系列连接器:适合于高性能的蜂窝网络基站,建议选择适当的屏蔽措施以保证电磁干扰的防护效果。
    3. BNC连接器:广泛用于广播电视和电信设备,建议在高频应用时选择低损耗的电缆材料。
    4. SMA连接器:适用于卫星通信和微型基站,建议在复杂环境下使用防水型产品以确保连接稳定。
    5. QMA连接器:适用于高密度的板载互连,建议在设计时考虑散热问题以延长使用寿命。

    兼容性和支持


    所有上述连接器均具有良好的兼容性,可与其他标准接口如SMA、SMB、MCX、MMCX、BNC等兼容。厂商提供了全面的技术支持和售后服务,确保用户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    1. 连接松动:检查连接器是否完全锁定,确保接触良好。
    2. 信号质量差:重新连接,使用高质量的电缆,避免过度弯曲。
    3. 阻抗不匹配:检查连接器和电缆的阻抗一致性,确保整个链路阻抗匹配。
    4. 过热问题:使用散热片或优化布线以减少热量积聚。

    总结和推荐


    综上所述,TE的RF同轴连接器系列提供了多种选择,满足不同应用需求。其优异的电气性能、可靠的机械结构和广泛的应用范围使其成为各行业用户的理想选择。我们强烈推荐这些产品用于需要高性能射频信号传输的应用场景,特别是在严苛的环境中。如果您对具体型号的需求或应用有疑问,欢迎访问官网或联系我们的技术支持团队获取更多详细信息。

1-1337584-0参数

参数
配件类型 -
类型 Male Pin,Plug,Snap-On
颜色 -
基体镀层
长*宽*高 8.5mm(长度)*5mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 散装

1-1337584-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1337584-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 同轴连接器(RF) - 配件 TE CONNECTIVITY 1-1337584-0 1-1337584-0数据手册

1-1337584-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
