112740-13

厂牌: AMPHENOL
产品描述: Amphenol BNC连接器母头 同轴连接器, BNC系列, 印刷电路板安装, 75Ω阻抗, 焊接端接
供应商型号: 112740-13
供应商: 国内现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) - 配件 112740-13

112740-13概述


    产品简介

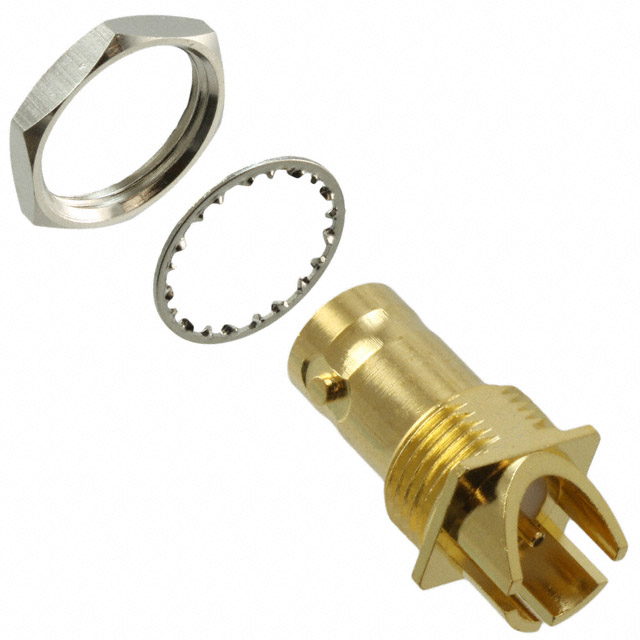

    本产品为Amphenol RF公司的75欧姆BNC直角板后安装插孔(75 Ohm BNC Straight Rear Mount Jack),用于射频信号传输。该插孔具备出色的电气特性和机械耐用性,适用于多种电子设备中,如通信系统、测量仪器和广播设备等领域。

    技术参数


    - 阻抗:75欧姆
    - 频率范围:直流至6.0 GHz
    - 耐压等级:最小1500 VRMS
    - 接触材料:磷青铜镀金
    - 绝缘材料:聚四氟乙烯(PTFE)
    - 防护等级:500个循环测试
    - 温度范围:-65°C 至 +165°C
    - 最大面板厚度:1.50mm(0.059英寸)

    产品特点和优势


    该BNC插孔以其卓越的电气性能和耐用性著称。关键特点包括:
    - 采用金镀层磷青铜接触材料,确保了高可靠性和低接触电阻。
    - 使用聚四氟乙烯作为绝缘材料,具有极佳的耐温性和化学稳定性。
    - 防护等级高达500次循环测试,适合长期稳定运行。
    - 温度适应范围广,能够应对极端环境下的应用需求。

    应用案例和使用建议


    应用案例:
    - 通信系统:广泛应用于无线基站、卫星通信系统中。
    - 测量仪器:常用于高频信号测量设备,如频谱仪、网络分析仪。
    - 广播设备:用于专业级视频信号传输设备。
    使用建议:
    - 确保插孔与电缆连接时,按照制造商推荐的扭矩值进行紧固,避免过紧或过松。
    - 在安装过程中,注意插孔与面板的装配公差,以确保良好的电气连接和机械稳定性。
    - 在高频环境下使用时,应尽量减少信号路径上的反射,可考虑添加匹配网络以改善信号完整性。

    兼容性和支持


    该75欧姆BNC插孔与其他标准BNC接口设备兼容,可在各种电路板上进行安装。Amphenol RF公司提供了详尽的技术文档和支持服务,确保用户能够顺利完成安装和调试工作。

    常见问题与解决方案


    1. 问题:如何正确安装此插孔?
    - 解决方案:参考技术手册中的安装指南,确保按照规定的步骤和扭矩值进行操作。
    2. 问题:在高湿度环境下使用,是否会损坏插孔?
    - 解决方案:选择合适的绝缘材料(如PTFE)可以有效抵抗湿气侵蚀。如果需要进一步防护,可以在插孔周围涂抹防水密封剂。
    3. 问题:插孔的工作频率超出其额定范围会怎样?
    - 解决方案:超频使用可能导致信号失真或插孔损坏。应在设备设计阶段就确认插孔的工作频率在额定范围内。

    总结和推荐


    综上所述,Amphenol RF的75欧姆BNC直角板后安装插孔凭借其优异的电气性能、出色的耐用性和广泛的应用范围,成为电子设备中不可或缺的一部分。其广泛的温度适应性和高可靠性使其在严苛的工业环境中表现出色。我们强烈推荐此产品给所有需要高质量射频连接解决方案的工程师和技术人员。

112740-13参数

参数
配件类型 -
类型 Bayonet Lock,Female Socket,Jack
颜色 -
基体镀层
长*宽*高 25.55mm(长度)
安装方式 板安装,焊接安装,边缘安装,隔板安装,面板安装
零件状态 在售
包装方式 散装

112740-13厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

112740-13数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 配件 AMPHENOL 112740-13 112740-13数据手册

112740-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
