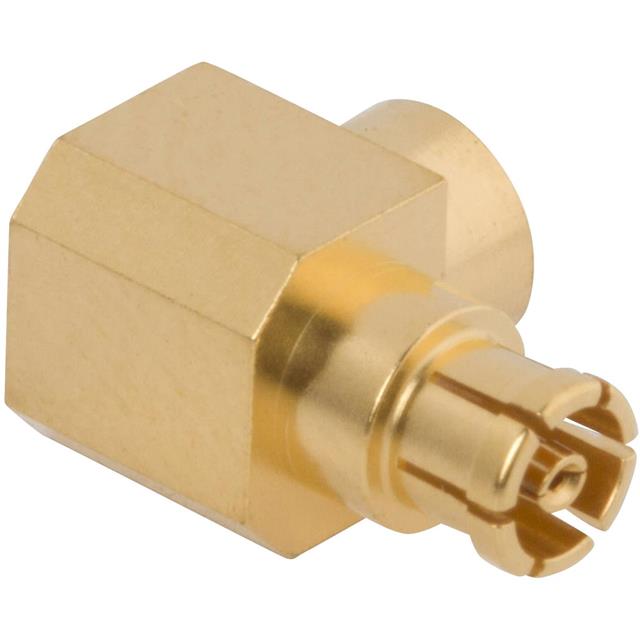

3222-40006

厂牌: AMPHENOL
产品描述: Female Socket,Jack,Snap-On 金 导线安装,自由悬挂,通孔安装
供应商型号: 523-3222-40006
供应商: Mouser
标准整包数: 1
AMPHENOL 同轴连接器(RF) - 配件 3222-40006

3222-40006概述


    产品简介


    DCN 37521 SMPM Female Swept Connector
    产品类型: 这是一款专为高频应用设计的SMPM(Small MultiPort Microwave)母头连接器,常用于通信设备和测试仪器等领域。
    主要功能:
    - 支持从直流到40.0 GHz的频率范围
    - 阻抗匹配为50欧姆
    - 采用金镀镍表面处理,提高抗腐蚀性和电气性能
    - 工作温度范围宽,适用于极端环境条件
    应用领域:
    - 卫星通信
    - 微波测量系统
    - 军事和航空航天设备
    - 无线通信设备

    技术参数


    - 尺寸:
    - 直径: 0.151英寸 (3.84毫米)
    - 长度: 0.221英寸 (5.61毫米)

    - 材料:
    - 接触体: 黄铜合金,符合ASTM B196标准,UNS C17300, TD04
    - 绝缘体: 聚四氟乙烯(PTFE),符合ASTM D1710标准

    - 表面处理:
    - 金镀镍,符合ASTM B488标准

    - 性能参数:
    - 频率范围: DC至40.0 GHz
    - 驻波比(VSWR):
    - 1.25:1 (DC至18.0 GHz)
    - 1.35:1 (18.0至26.5 GHz)
    - 1.50:1 (26.5至40.0 GHz)
    - 最大工作电压: 325 Vrms
    - 操作温度范围: -55°C 至 +125°C


    产品特点和优势


    独特功能:
    - 超宽频率范围,可应用于各种高频通信场景
    - 高性能阻抗匹配,保证信号传输的稳定性
    - 优异的耐腐蚀性能,适合恶劣环境下的长期使用
    - 精密的公差控制,确保稳定可靠的连接
    市场竞争力:
    - 在高频通信领域具备显著优势,特别适合需要高精度和稳定性的应用场景
    - 符合RoHS合规要求,环保可靠
    - 兼容多种电缆规格,便于集成和维护

    应用案例和使用建议


    应用案例:
    - 在卫星通信系统中,该连接器可以确保信号的高效传输和低损耗
    - 在微波测量系统中,用于连接测试设备,确保高精度的测量结果
    使用建议:
    - 在安装过程中确保所有螺纹完全吻合,以避免信号传输的干扰
    - 定期检查和清洁接触部位,保持良好的电气性能
    - 在极端环境下使用时,需注意温度变化对连接器性能的影响

    兼容性和支持


    兼容性:
    - 可兼容0.047英寸直径的电缆,如RG-174
    - 与其他SMPM接口设备具有良好的互操作性
    支持:
    - SV Microwave, Inc. 提供全面的技术支持和售后服务
    - 用户可通过官方网站获取详细的技术文档和故障排除指南

    常见问题与解决方案


    常见问题:
    1. 连接器无法紧密接触:
    - 解决方案: 检查并确保所有螺纹完全吻合,必要时重新安装
    2. 信号传输不稳定:
    - 解决方案: 清洁接触部位,去除任何污染物或氧化层
    3. 驻波比异常高:
    - 解决方案: 检查连接器和电缆的安装是否正确,确认电缆质量良好

    总结和推荐


    综合评估:
    - DCN 37521 SMPM Female Swept Connector 是一款高性能、高可靠性、广泛应用的高频连接器,适合各种复杂的应用环境
    推荐结论:
    - 强烈推荐在高频通信、测试和测量系统中使用此款连接器,其卓越的性能和稳定的连接质量将大幅提升系统的整体表现。

3222-40006参数

参数
基体镀层
配件类型 -
类型 Female Socket,Jack,Snap-On
颜色 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

3222-40006厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

3222-40006数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 配件 AMPHENOL 3222-40006 3222-40006数据手册

3222-40006封装设计

查看详情并下载
Symbol
Footprint
3D Model
