95293-401-11LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 11pin 3A 2μm 锡 黑色 贴片安装 27.94mm(长度)
供应商型号: Q-95293-401-11LF
供应商: 期货订购
标准整包数: 500

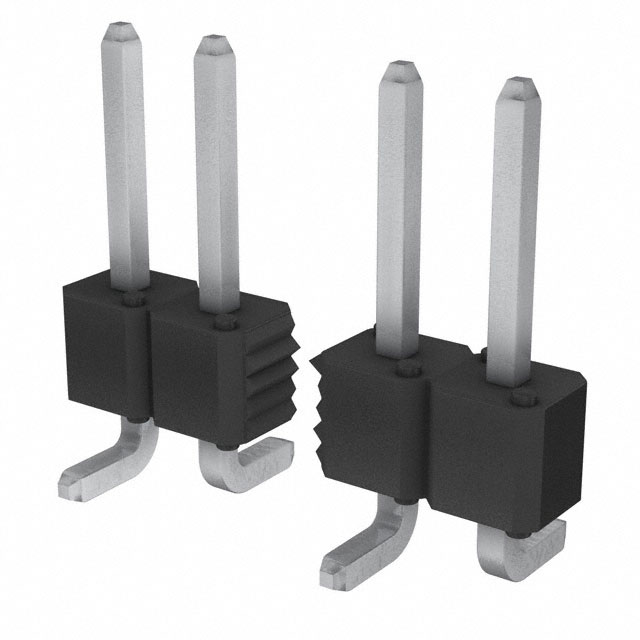

AMPHENOL 矩形连接器 - 针座 - 公插针 95293-401-11LF

95293-401-11LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers 是一种高性能连接器,广泛应用于电子设备的板到板、板到电缆、板到离散线及板到柔性连接的场合。这种连接器可在垂直配置(一、二或三行)和直角配置(一或两行)中使用,提供多种连接方式选择。由于其独特的设计和材料特性,该连接器适用于工业、医疗、汽车等多种行业。

    技术参数


    | 参数名称 | 规格 |

    | 针材质 | 磷青铜合金 UNS C51000,符合 ASTM B-159 标准 |
    | 绝缘体材质 | 高温树脂,UL-94-V0 等级阻燃 |
    | 接触面积镀层 | 50μ" 镍层,金层(符合 MIL-G-45204, Type II 标准) |
    | 尾端焊锡层厚度 | 100μ" 60/40 锡铅,符合 MIL-P-81728 标准 |
    | 绝缘电阻 | ≥ 5,000 兆欧,测试电压为 500V DC |
    | 耐压能力 | 1500V DC、AC 或 60Hz,测试时间为 60 秒 |
    | 最大电流 | 3 安培 |
    | 工作温度范围 | -65°C 至 +130°C |
    | 引脚保持力 | 2.0 磅,适用 MIL-STD-1344A Method 2007.1 |
    | 质量认证 | 符合 MIL-STD-202 和 MIL-STD-1344 标准 |

    产品特点和优势


    独特功能和优势:
    - 高强度引脚材料:使用磷青铜合金确保了长期耐用性和可靠性。
    - 高绝缘性能:具备出色的绝缘电阻和耐压能力,能够承受极端条件下的电力传输。
    - 兼容性强:支持 FCI 的 Mini PV 端子或任何其他 0.025 英寸插针兼容插座,可灵活应用于不同场景。
    - 温度适应广:工作温度范围从 -65°C 到 +130°C,满足各类严苛环境的需求。
    - 环保设计:产品采用无铅工艺制造,符合欧盟 RoHS 指令的要求。

    应用案例和使用建议


    实际应用场景:
    1. 工业自动化:用于控制系统的信号传输,如 PLC 与 I/O 模块之间的连接。
    2. 医疗设备:在医疗成像和诊断设备中作为内部连接器,确保稳定的信号传输。
    3. 汽车电子:用于传感器和执行器的连接,保障安全性和可靠性。
    使用建议:
    - 安装注意事项:在焊接过程中应注意温度控制,避免过高的焊接温度导致引脚变形或损坏。
    - 环境适应性:对于极端温度变化的应用场景,确保在设计时考虑适当的热管理措施。
    - 维护和检测:定期进行电气性能测试以确保连接器的可靠性。

    兼容性和支持


    该产品与 FCI 的 Mini PV 端子和其他标准 0.025 英寸插针兼容。制造商提供了详尽的质量保证条款,包括设备校准、检验条件和样本数量描述等。此外,还附有详细的操作指南和支持文档,确保用户可以轻松获得技术支持和服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 确保正确安装并按照标准操作,检查引脚保持力是否达到要求。 |
    | 绝缘性能下降 | 检查接触区域是否有腐蚀或污染,必要时重新清洁或更换连接器。 |
    | 焊接不牢固 | 确认焊接温度和时间设置是否合适,确保焊点均匀牢固。 |

    总结和推荐


    总体而言,Duplex Plated Bergstik® II Headers 在其技术参数和应用范围上表现出色,尤其是在高温和低温环境下具备极佳的稳定性。尽管成本相对较高,但其可靠性和广泛的应用范围使其成为许多关键任务环境的理想选择。对于追求高可靠性和广泛适应性的客户,这款连接器是一个值得推荐的产品。

95293-401-11LF参数

参数
触头镀层厚度 - 配接 2μm
额定电流 3A
触头镀层 - 配接
排数 1
防护等级 -
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
颜色 黑色
针脚数 11pin
长*宽*高 27.94mm(长度)
安装方式 贴片安装
零件状态 在售
包装方式 袋装

95293-401-11LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95293-401-11LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95293-401-11LF 95293-401-11LF数据手册

95293-401-11LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 2.112
1000+ ¥ 2.112
库存: 5000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1056
