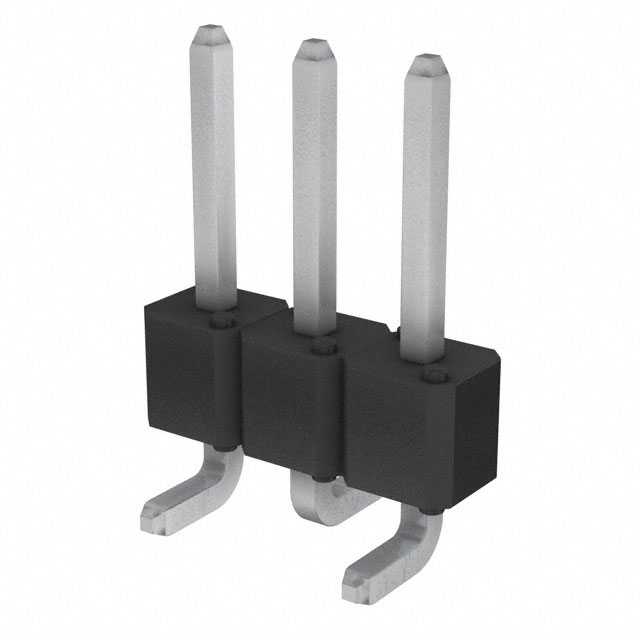

95293-401B03LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 3pin 3A 2μm 锡 黑色 贴片安装
供应商型号: Q-95293-401B03LF
供应商: 期货订购
标准整包数: 1800
AMPHENOL 矩形连接器 - 针座 - 公插针 95293-401B03LF

95293-401B03LF概述


    产品简介


    Duplex Plated Bergstik® II Headers(双镀层Bergstik II连接器)是一种用于电子组件互连的高性能连接器。该产品采用磷青铜合金作为引脚材料,具备卓越的电气特性和机械强度。它广泛应用于板对板、板对线缆、板对离散线缆以及板对柔性电路的连接场景,可配置为垂直的一行、两行或三行结构以及直角的一行或两行结构。此外,该产品符合欧盟关于有害物质限制的指令要求(RoHS),适合现代电子设备的环保需求。

    技术参数


    - 电气特性:
    - 绝缘电阻:≥ 5,000 兆欧(使用 500 V DC 进行测量)
    - 耐压强度:无电弧闪络、绝缘击穿或泄漏电流超过 1 毫安的情况(在 1500 V 下测试)
    - 电流容量:3 安培
    - 工作温度范围:-65°C 至 +130°C
    - 机械特性:
    - 引脚保持力:最小 2 磅(施加速率 0.2 英寸/分钟)
    - 环境条件:
    - 热冲击:在 -55°C 到 +105°C 范围内进行 25 个周期的循环
    - 恒湿环境:在 40°C 和 95% 相对湿度条件下持续 96 小时
    - 高温老化:在 105°C 下连续运行 315 小时
    - 其他特性:
    - 焊料尾部:最低 100 µ” 厚度的 60/40 锡铅合金(或 100-150 µ” 纯锡厚度的无铅选项)
    - 接触面:金层厚为 100 µ”(按 MIL-G-45204 标准)

    产品特点和优势


    - 高性能连接: Duplex Plated Bergstik® II Headers 通过优化设计提供高可靠性连接,适用于严苛的工业环境。
    - 宽泛的工作温度范围: 该产品能在极端温度下稳定工作,适应不同的环境要求。
    - 符合RoHS标准: 符合欧盟的有害物质限制指令,满足环保需求。
    - 多种安装方式: 可配置为垂直或直角结构,便于灵活安装。
    - 高机械强度: 引脚保持力强,确保长期使用中的稳定性。

    应用案例和使用建议


    - 应用场景: 该产品广泛应用于工业自动化、汽车电子、医疗设备及通信系统等领域。例如,在工业自动化中,该产品可用于不同模块间的互连,提升系统的可靠性和耐久性。
    - 使用建议: 在使用过程中,应注意确保引脚保持干净,避免氧化影响连接效果。此外,在高温环境中使用时,建议进行热冲击测试以验证产品的可靠性。

    兼容性和支持


    - 兼容性: 该产品与 FCI 的 Mini PV 接线端子或其他 0.025" 针兼容的插座相兼容。
    - 支持: FCI 提供详细的技术文档和专业支持,帮助用户正确安装和使用该产品。对于生产过程中的任何变化,应及时重新进行资格测试以确保产品质量。

    常见问题与解决方案


    - 问题: 产品在高温环境下的性能不稳定。
    - 解决方案: 重新进行高温老化测试,确保产品在指定温度范围内稳定运行。必要时更换焊接工艺或材料以提高热稳定性。
    - 问题: 连接松动或信号传输不良。
    - 解决方案: 检查引脚是否有腐蚀或污染,必要时进行清洁处理;确保引脚正确安装并施加适当压力以保证良好的接触。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers 是一款功能强大、应用广泛的高性能连接器,适合多种工业应用。其出色的电气性能、宽泛的工作温度范围以及严格的环境测试确保了其在极端条件下的稳定性和可靠性。因此,我强烈推荐使用该产品以提升整体系统性能和使用寿命。

95293-401B03LF参数

参数
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 2μm
间距-配接 2.54mm
排数 1
额定电流 3A
颜色 黑色
触头镀层 - 配接
针脚数 3pin
防护等级 -
安装方式 贴片安装
零件状态 在售
包装方式 管装

95293-401B03LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95293-401B03LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95293-401B03LF 95293-401B03LF数据手册

95293-401B03LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1800+ ¥ 2.926
3600+ ¥ 2.926
库存: 18000
起订量: 1800 增量: 1800
交货地:
最小起订量为:1800
合计: ¥ 5266.8
