67998-112HLF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 2 12pin 5A 760nm 金 黑色 通孔安装
供应商型号: Q-67998-112HLF
供应商: 期货订购
标准整包数: 1600

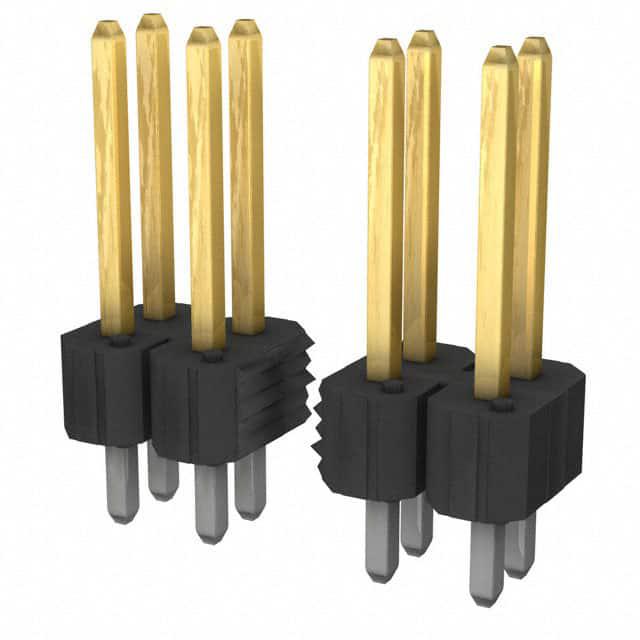

AMPHENOL 矩形连接器 - 针座 - 公插针 67998-112HLF

67998-112HLF概述


    产品简介


    BERGSTIK® /BERGSTIK™ Headers 是一款专为低功率应用设计的连接器,适用于印刷电路板上的直插式或直角式断开。该产品提供仅针式连接部分,需要配合任何 0.025" 方形插针适配器来完成完整的电气连接。产品符合RoHS要求,是环保型的无铅产品。BERGSTIK® /BERGSTIK™ Headers 广泛应用于通信设备、计算机、工业自动化、医疗设备和消费电子产品等领域。

    技术参数


    - 额定电流: 5A
    - 额定电压: 110V
    - 工作温度范围:
    - 尼龙材质: -65°C 至 105°C
    - 聚对苯二甲酸丁二醇酯(PBT)、聚苯硫醚(PPS)和液晶聚合物(LCP): -65°C 至 130°C
    - 绝缘电阻: ≥5000兆欧姆 (测量条件:500V DC,1分钟)
    - 介电强度: 1500 VRMS (接触间距为0.100英寸至0.150英寸之间)
    - 机械性能: 接触保留力≥5磅 (插入式),≥2磅 (后插入式)
    - 焊锡性: 符合标准 BUS-19-002
    - 环境条件:
    - 热冲击测试: -65°C 至 105°C (尼龙材料),-65°C 至 130°C (PBT, PPS, LCP材料)
    - 高温老化测试: 105°C (尼龙材料),130°C (PBT, PPS, LCP材料),持续250小时

    产品特点和优势


    BERGSTIK® /BERGSTIK™ Headers 的显著特点是其卓越的电气性能和机械稳定性。该连接器具有高绝缘电阻和耐高温能力,能够在广泛的温度范围内保持稳定性能。此外,产品的多配置选项(如直角和直插式安装)使得其能够灵活适应各种应用场景。其材料采用符合行业标准的磷青铜合金和玻璃填充尼龙,确保了高可靠性和耐用性。

    应用案例和使用建议


    BERGSTIK® /BERGSTIK™ Headers 在多种电子设备中得到广泛应用,例如通信设备、计算机系统、工业自动化控制系统以及医疗设备等。针对具体的应用场景,我们建议在进行安装时选择合适的材料(如尼龙、PBT、PPS、LCP),以确保最佳的环境适应性和电气性能。此外,在进行批量生产前,建议进行严格的热冲击和高温老化测试,以验证其长期可靠性。

    兼容性和支持


    BERGSTIK® /BERGSTIK™ Headers 可以与多种类型的方形插针适配器兼容,以满足不同电气特性的需求。产品制造商 FCI 提供详尽的技术支持和售后服务,确保客户能够顺利安装和使用该产品。建议在采购过程中选择 Mouser Electronics 这样的授权分销商,以获得优质的产品和服务保障。

    常见问题与解决方案


    1. 问: 安装过程中如何避免接触损伤?
    - 答: 在组装过程中应使用适当的工具和方法,避免强力按压或弯曲接触点,以防止接触变形或损坏。

    2. 问: 如何应对焊接过程中的焊锡飞溅问题?
    - 答: 使用适当的保护措施(如护目镜和手套),并在焊接区域周围设置防护挡板,以减少焊锡飞溅的风险。

    3. 问: 如何提高连接器的使用寿命?
    - 答: 定期检查连接器的状态,特别是在恶劣环境下使用时。如果发现任何物理损伤或电气性能下降,应及时更换。

    总结和推荐


    总体而言,BERGSTIK® /BERGSTIK™ Headers 在多个方面都表现出色,其优良的电气性能和高可靠性使其成为众多应用场景的理想选择。通过严格的质量控制和多样化的型号选择,这款产品不仅能满足当前的需求,还能在未来一段时间内提供可靠的性能保障。因此,我们强烈推荐该产品用于各类低功率电子设备的连接需求。

67998-112HLF参数

参数
类型 Header,Push-Pull
防护等级 -
针脚数 12pin
额定电流 5A
颜色 黑色
排数 2
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 袋装

67998-112HLF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

67998-112HLF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 67998-112HLF 67998-112HLF数据手册

67998-112HLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
