95278-102B26LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 26pin 3A 760nm 金 黑色 贴片安装
供应商型号: Q-95278-102B26LF
供应商: 期货订购
标准整包数: 255

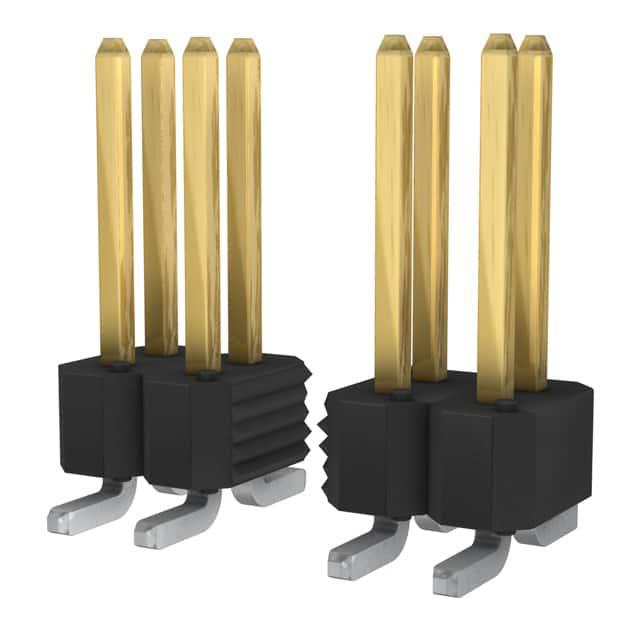

AMPHENOL 矩形连接器 - 针座 - 公插针 95278-102B26LF

95278-102B26LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers 是一种专为高可靠性需求设计的电子连接器。它们主要用于实现板对板、板对电缆、板对离散线及板对柔性互连等多种连接方式。这些连接器采用垂直一排、两排或三排配置以及直角一排和两排配置,广泛应用于电信、数据通信、工业自动化等多个领域。

    技术参数


    - 插针材料: 铜磷合金 UNS C51000,符合 ASTM B-159 标准
    - 绝缘体材料: 高温树脂,具有 UL-94-V0 等级阻燃性
    - 表面处理:
    - 焊锡尾: 最小 100 微英寸厚度 60/40 锡铅合金(符合 MIL-P-81728),或者纯锡 100-150 微英寸(无铅选项)
    - 接触面: 金镀层 50 微英寸(符合 MIL-G-45204,Type II),基底镍镀层 50 微英寸(符合 QQ-N-290,Class 2)
    - 其他区域: 镍镀层 50 微英寸(符合 QQ-N-290,Class 2)
    - 电气特性:
    - 绝缘电阻: ≥ 5,000 兆欧姆
    - 耐压绝缘: 1500 伏特(DC, RMS 或 AC, 60Hz)
    - 额定电流: 3 安培
    - 工作温度范围: -65°C 到 +130°C
    - 机械特性:
    - 插针保持力: 最小 2.0 磅,测试速度 0.2 英寸/分钟
    - 环境条件:
    - 温度冲击: -55°C 到 +105°C(尼龙)/-65°C 到 +130°C(PCT, PPS 和 LCP)
    - 恒定湿度: +40°C, 95% RH, 96 小时
    - 高温寿命: 105°C(尼龙)/130°C(PCT, PPS 和 LCP),315 小时
    - 焊锡耐热性: 无物理损伤证据
    - 回流焊: 峰值温度 245°C ± 5°C(含铅)/260°C ± 5°C(无铅)

    产品特点和优势


    1. 高可靠性: 通过多重严格的环境测试,确保在极端条件下仍能保持良好的电气性能。
    2. 多功能性: 支持多种配置(垂直和直角),适用于不同类型的互连需求。
    3. 耐用性强: 高温树脂和金属镀层保证了长期的稳定性和抗腐蚀能力。
    4. 环保型: 无铅选项,符合欧盟RoHS标准,适用于绿色制造和环保要求较高的场合。

    应用案例和使用建议


    应用案例
    - 电信设备: 在数据中心交换机和路由器中用于高速信号传输。
    - 工业自动化: 在工业机器人和控制面板中实现多点连接。
    - 医疗设备: 在高精度仪器中确保可靠的信号传输。
    使用建议
    - 热管理: 在高负载情况下,确保良好的散热措施,以避免因过热导致的电气性能下降。
    - 组装注意: 使用正确的焊接温度和工艺,避免过高的温度造成焊锡尾损坏。

    兼容性和支持


    - 兼容性: 可与 FCI 的 Mini PV® 终端或其他 0.025 英寸引脚兼容的插座配合使用。
    - 技术支持: 提供详细的技术文档和工程支持服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问: 连接器接触不良怎么办?
    - 答: 检查接触面是否清洁,确保没有氧化物或污渍。如果需要,可以使用适当的清洁剂进行清理。
    2. 问: 如何防止焊接时出现冷焊现象?
    - 答: 使用适当的焊接温度和时间,并确保引脚充分预热,以减少冷焊的可能性。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers 在可靠性、多功能性和适用性方面表现优异。适用于多种复杂和严苛的应用环境,特别是在电信、工业自动化和医疗等领域。尽管价格可能略高于某些普通连接器,但其卓越的性能和长久的使用寿命使得这一投资是值得的。强烈推荐在关键应用中使用该产品,特别是那些对可靠性和性能有高要求的场合。

95278-102B26LF参数

参数
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
颜色 黑色
针脚数 26pin
防护等级 -
触头镀层厚度 - 配接 760nm
额定电流 3A
排数 2
安装方式 贴片安装
零件状态 在售
包装方式 管装

95278-102B26LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-102B26LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-102B26LF 95278-102B26LF数据手册

95278-102B26LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
255+ $ 1.1867 ¥ 9.8495
库存: 2550
起订量: 255 增量: 255
交货地:
最小起订量为:255
合计: ¥ 2511.62
