首页  >  产品百科  >  95278-102A10LF

95278-102A10LF

厂牌: AMPHENOL
产品描述: 10pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 760nm 金 黑色 贴片安装
供应商型号: TU-95278-102A10LF
供应商: 海外现货
标准整包数: 320

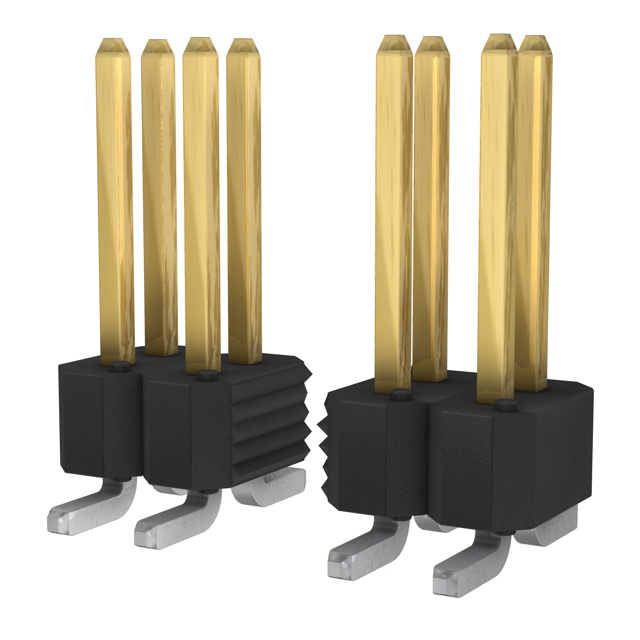

AMPHENOL 矩形连接器 - 针座 - 公插针 95278-102A10LF

95278-102A10LF概述


    产品简介


    Duplex Plated Bergstik® II Headers 是一种高可靠性的电子连接器,主要用于各种板对板、板对电缆、板对线及板对柔性连接的应用场景。这种连接器适用于垂直一排到三排以及直角一排到两排的配置,广泛应用于航空航天、工业控制、通信设备等多个领域。

    技术参数


    - 尺寸:符合标准的针脚间距为0.100英寸。
    - 材料:插针采用磷青铜合金UNS C51000,绝缘体采用阻燃等级为UL-94-V0的高温树脂。
    - 镀层:插针采用双镀层处理,镀镍后可选择60/40锡铅(最低厚度100μ英寸)或纯锡(100-150μ英寸)作为焊尾材料;接触区域则采用镀金(50μ英寸镍下镀金,厚度符合MIL-G-45204, Type II标准)。
    - 电流能力:最大3安培。
    - 工作温度范围:-65°C至+130°C。
    - 电气特性:
    - 绝缘电阻:≥5000兆欧(测试电压为500V直流,持续时间2分钟)。
    - 耐压能力:无电弧击穿或泄漏电流超过1毫安的情况(测试电压为1500V,测试时间为60秒)。
    - 机械特性:
    - 插针保持力:至少2磅(以0.2英寸/分钟的速度施加轴向载荷)。
    - 环境条件:
    - 热冲击:-55°C至+105°C(尼龙材料),-65°C至+130°C(其他材料),每次转换时间不超过5分钟。
    - 潮湿测试:+40°C,相对湿度95%,持续96小时。
    - 高温寿命测试:+105°C(尼龙材料),+130°C(其他材料),持续315小时。
    - 焊接耐热性:满足MIL-STD-202, Method 210B测试要求。
    - 表面贴装回流焊接:峰值温度245±5°C,或无铅回流焊接峰值温度260±5°C,持续10秒。

    产品特点和优势


    Duplex Plated Bergstik® II Headers 的独特之处在于其双镀层设计,确保了极高的可靠性。磷青铜插针和UL-94-V0阻燃绝缘体使得这些连接器能够承受极端的工作环境。其3安培的电流能力和宽泛的工作温度范围(-65°C至+130°C)使其适用于各种严苛的应用场景。此外,其机械特性如插针保持力(至少2磅)也保证了连接的稳定性和耐用性。

    应用案例和使用建议


    这类连接器广泛应用于航空航天、工业自动化控制系统和通信设备中。在这些应用中,它们不仅需要具有高可靠性,还要能够在恶劣环境中稳定运行。根据手册中的应用案例,这类连接器常用于高速数据传输系统,其中关键点在于确保良好的接触质量与信号完整性。建议在使用过程中定期检查连接器的状态,确保没有物理损伤或松动情况出现,以延长其使用寿命。

    兼容性和支持


    Duplex Plated Bergstik® II Headers 与FCI的Mini PV终端或其他0.025英寸针脚兼容的插座可以实现各种连接方式。同时,厂商提供了详尽的技术支持和售后服务,确保客户在使用过程中能够得到及时的帮助和指导。

    常见问题与解决方案


    1. 问题:连接器外观是否有划痕或损坏?
    - 解决方案:使用放大镜检查,如有必要进行更换。
    2. 问题:连接器接触不良导致信号传输不稳定?
    - 解决方案:重新清洁接触表面,确保接触良好。
    3. 问题:温度波动导致连接器故障?
    - 解决方案:确认环境温度在规定的范围内,必要时采取降温措施。

    总结和推荐


    总体而言,Duplex Plated Bergstik® II Headers 是一款极为可靠且功能强大的连接器产品,适用于多种严苛的应用环境。其优良的材料特性和电气、机械特性使其成为市场上值得信赖的选择。如果您正在寻找一款高可靠性的连接器来满足您的特定需求,Duplex Plated Bergstik® II Headers 将是一个不错的选择。

95278-102A10LF参数

参数
针脚数 10pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
防护等级 -
额定电流 3A
颜色 黑色
触头镀层厚度 - 配接 760nm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

95278-102A10LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-102A10LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-102A10LF 95278-102A10LF数据手册

95278-102A10LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
320+ $ 0.696 ¥ 5.9508
库存: 960
起订量: 960 增量: 320
交货地:
最小起订量为:320
合计: ¥ 1904.25
直接购买
加入购物车
