69133-472HLF

厂牌: AMPHENOL
产品描述: 72pin 2.54mm 2 2.54mm Header,Push-Pull 3A 2.54μm 锡 黑色 通孔安装
供应商型号: 649-69133-472HLF
供应商: Mouser
标准整包数: 1

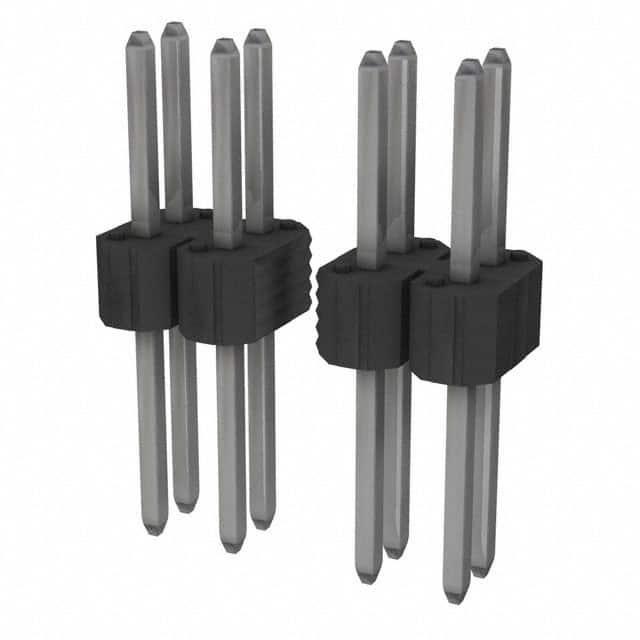

AMPHENOL 矩形连接器 - 针座 - 公插针 69133-472HLF

69133-472HLF概述


    产品简介


    产品类型:BERGSTIK® / BERGSTIK™ Headers
    主要功能:BERGSTIK® / BERGSTIK™ Headers 是一种用于低功耗应用的印刷电路板直插或直角断开连接的电子元器件。这种产品只提供连接器的针座部分,需要与任何 0.025" 方形针座配合使用以完成连接。该产品符合欧洲联盟关于限制有害物质的指令(Directive 2002/95/EC)。
    应用领域:低功耗电子设备、消费电子产品、工业控制系统、通信设备、航空航天等。

    技术参数


    - 电流额定值:5A
    - 电压:110V
    - 工作温度范围:
    - 尼龙:-65°C 至 105°C
    - PCT、PPS 和 LCP:-65°C 至 130°C
    - 绝缘电阻:≥ 5000 兆欧(在未焊接且未配对的状态下测量)
    - 介电耐压强度:见表 I(见文档内容)
    - 接触保持力:
    - 插入式接触:≥ 5.0 磅
    - 后插入式接触:≥ 2.0 磅
    - 热冲击测试:在 -65°C 至 105°C 范围内,未观察到裂缝或其他物理损伤,介电耐压保持在 750V RMS 60Hz 以上
    - 高温使用寿命:在 105°C (±2°C) 下连续运行 250 小时后,绝缘电阻仍大于 5000 兆欧
    - 可焊性:符合 BUS-19-002 标准

    产品特点和优势


    - 材料优良:接触部分采用磷青铜合金 UNS C51000 或其他指定铜合金,绝缘部分采用玻璃或矿物填充尼龙、聚苯硫醚(PPS)、聚对苯二甲酸丁二醇酯(PCT)或液晶聚合物(LCP),均通过了 UL-94 V-0 认证。
    - 环境适应性强:能够承受极端温度变化,适合于广泛的工作环境。
    - 高可靠性:出色的电气性能和机械稳定性,确保长期稳定运行。
    - 无铅环保:符合 RoHS 标准,对环境友好。

    应用案例和使用建议


    应用案例:
    - 在低功耗电子设备中,如电源适配器、传感器接口。
    - 在消费电子设备中,如智能家电、游戏控制器。
    使用建议:
    - 安装时需注意防止过度弯曲和过热。
    - 使用过程中定期检查接点接触情况,确保良好连接。
    - 在高温环境下使用时,建议进行额外的散热处理以延长使用寿命。

    兼容性和支持


    - 兼容性:与市面上常见的 0.025" 方形针座兼容。
    - 支持:供应商提供全面的技术支持和质量保证服务,客户可以随时联系官方技术支持获取帮助。

    常见问题与解决方案


    - 问题:接触不良
    解决方案:检查接触面是否有氧化或污垢,使用酒精清洁后重新安装。
    - 问题:连接器过热
    解决方案:检查电流负载是否超过额定值,调整负载或增加散热措施。
    - 问题:绝缘电阻降低
    解决方案:检查工作环境湿度是否过高,保持干燥环境或加装防潮措施。

    总结和推荐


    BERGSTIK® / BERGSTIK™ Headers 是一款高可靠性的低功耗连接器,适用于各种严苛环境。其卓越的材料选择和出色的电气性能使其在市场上具有很高的竞争力。强烈推荐在低功耗和高可靠性要求的应用中使用这款产品。对于追求稳定性和长期可靠性的工程师和设计师来说,这是一款理想的选择。

69133-472HLF参数

参数
针脚数 72pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层 - 配接
额定电流 3A
类型 Header,Push-Pull
触头镀层厚度 - 配接 2.54μm
防护等级 -
颜色 黑色
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

69133-472HLF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

69133-472HLF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 69133-472HLF 69133-472HLF数据手册

69133-472HLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.748 ¥ 14.7706
50+ $ 1.177 ¥ 9.9457
100+ $ 1.08 ¥ 9.126
500+ $ 0.9439 ¥ 7.9761
1000+ $ 0.8878 ¥ 7.5016
库存: 55
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.77
直接购买
加入购物车
