082-6446

厂牌: AMPHENOL
产品描述: Female Socket,Jack,Threaded 镍 焊接安装,隔板安装,面板安装
供应商型号: 082-6446
供应商: Master
标准整包数: 5
AMPHENOL 同轴连接器(RF) - 配件 082-6446

082-6446概述


    产品简介

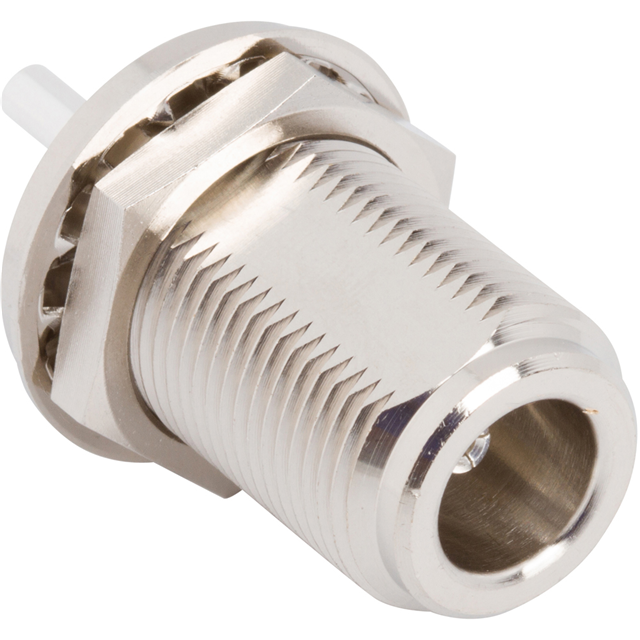

    本产品为一款高性能的N型接头(N Jack),适用于多种电子设备的射频连接。N型接头主要用于高频通信系统中,如无线通讯、卫星通信和雷达系统等。这款接头以其出色的电气性能和机械稳定性著称,在恶劣环境下依然能保持稳定的工作状态。

    技术参数


    - 阻抗: 50欧姆
    - 频率范围: 直流至6GHz
    - 电压驻波比(VSWR): 在6GHz下最大为21dB
    - 耐受电压: 2500VRMS(最小值)
    - 接触材料: 铍铜(BeCu),镀银
    - 绝缘材料: 聚四氟乙烯(PTFE)
    - 机械性能:
    - 寿命: 最小500次循环
    - 工作温度范围: -65°C 至 +165°C

    产品特点和优势


    这款N型接头的主要优势在于其卓越的电气性能和高可靠性。特别是在高频通信应用中,它能够提供低损耗和高稳定性的信号传输。此外,其采用的镀银铍铜接触材料确保了良好的导电性能,而聚四氟乙烯绝缘材料则提供了出色的介电性能。这些特点使得该接头在严苛环境中仍能保持高效稳定的工作状态,大大提升了其在市场上的竞争力。

    应用案例和使用建议


    应用案例
    - 无线通信基站: 用于连接天线与收发器模块,确保信号的高效传输。
    - 军事雷达系统: 在高可靠性和高频率稳定性要求下,这款接头表现出色。
    - 卫星通信系统: 用于卫星地面站的射频连接,保证长距离信号传输的质量。
    使用建议
    - 确保安装孔尺寸符合推荐要求,以避免安装过程中的应力损伤。
    - 注意接头接触面的清洁度,避免污染影响电气性能。
    - 定期检查接头的磨损情况,及时更换老化部件,以确保长期稳定的运行。

    兼容性和支持


    该N型接头与标准的N型插座兼容,可用于多种类型的射频连接应用。Amphenol Corp. 提供全面的技术支持和服务,包括产品培训、技术咨询和售后服务。此外,用户还可以通过官方网站获取更多资源和支持信息。

    常见问题与解决方案


    1. 问题: 接触电阻增大
    - 解决办法: 清洁接触面并重新安装,确保无污物和氧化层影响。
    2. 问题: 插拔力过大
    - 解决办法: 检查安装孔是否符合规范,调整安装力道。
    3. 问题: 耐久性不达标
    - 解决办法: 确认接头在规定的工作温度范围内使用,避免超过机械寿命限制。

    总结和推荐


    综上所述,这款N型接头凭借其卓越的电气性能、高可靠性以及广泛的应用场景,成为射频连接领域的理想选择。无论是无线通信基站还是军事雷达系统,它都能提供可靠的连接保障。因此,强烈推荐此款N型接头给需要高性能射频连接解决方案的用户。

082-6446参数

参数
类型 Female Socket,Jack,Threaded
颜色 -
基体镀层
配件类型 -
安装方式 焊接安装,隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

082-6446厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

082-6446数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 配件 AMPHENOL 082-6446 082-6446数据手册

082-6446封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 16.6552 ¥ 138.4811
25+ $ 15.914 ¥ 132.3183
50+ $ 14.8082 ¥ 123.0589
100+ $ 12.449 ¥ 101.9449
300+ $ 11.4679 ¥ 93.9103
500+ $ 10.0647 ¥ 82.4199
1000+ $ 10.0647 ¥ 82.4199
库存: 250
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 692.4
