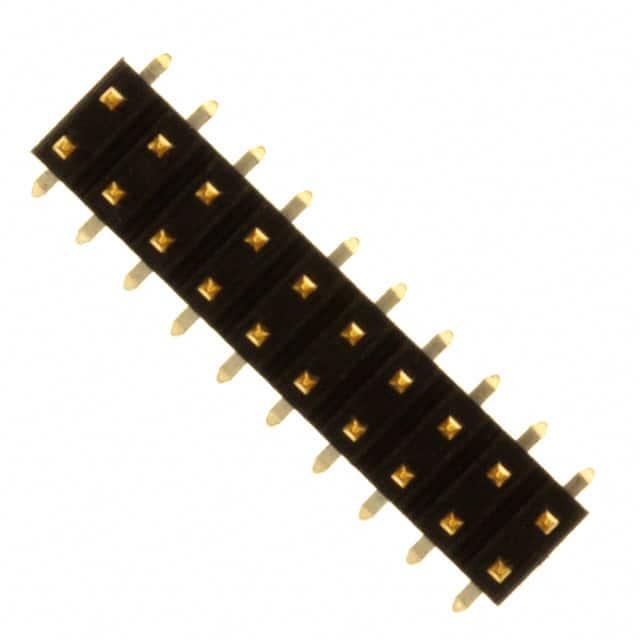

57202-G52-10LF

厂牌: AMPHENOL
产品描述: Amphenol Communications Solutions 2.0mm间距20p双排排针 板对板, 线对板连接器, Minitek系列, 直角, 表面
供应商型号: 3881769
供应商: 海外现货
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 公插针 57202-G52-10LF

57202-G52-10LF概述

    # Minitek® Headers 技术手册及应用指南

    产品简介


    Minitek® Headers 是 Amphenol FCI(安费诺科技公司)生产的一种用于板对板和线对板连接的电子元器件,适用于2.00mm间距的应用。Minitek® Headers 主要应用于汽车、通信、服务器、工业自动化、医疗设备等多个领域。该系列连接器设计旨在通过提供多种选择,如垂直单排、双排、直角插接等方式,确保连接器在多种应用中的灵活性和可靠性。

    技术参数


    - 材料:
    - 基座: 高温热塑塑料
    - 颜色: 黑色
    - 阻燃等级: UL94V-0
    - 引脚: 磷青铜
    - 镀层: 金镀层和2.54μm锡镀层覆盖在1.27μm镍镀层之上
    - 机械性能:
    - 引脚保持力: 最小7N
    - 电气性能:
    - 连续电流额定值: 1A(非P-in-P型号)
    - 绝缘电阻: 最小1000MΩ
    - 耐压电压: 650V
    - 环境适应性:
    - 操作温度范围: -55°C至+125°C
    - 认证:
    - 符合RoHS指令,根据欧盟2002/95/EC指令

    产品特点和优势


    Minitek® Headers 的独特功能和优势主要包括:
    - 采用模块化系统设计,便于互换,为灵活设计提供了可能。
    - 2.00mm的紧凑间距节省了约38%的板空间。
    - 低共面性,简化自动放置过程,无需PCB方向限制。
    - 0.5mm方形引线针提供四面光滑的配接表面,增强了机械强度。
    - 高温原材料耐受再流焊接过程,确保耐用性。
    - 通过采用Pin-in-Paste技术,使Minitek® Headers能够在表面贴装工艺(SMT)中使用,提高生产效率和可靠性。

    应用案例和使用建议


    应用案例
    - 在汽车电子控制单元中作为关键连接器。
    - 在通讯设备中实现高效稳定的信号传输。
    - 在服务器、工业自动化设备中提供可靠的电源和信号接口。
    使用建议
    - 对于高温环境下的应用,需注意连接器的工作温度范围。
    - 在高振动环境中使用时,建议采用具有更高引脚保持力的设计。
    - 确保组装过程中正确使用回流焊工艺,以保证连接器的电气和机械性能。

    兼容性和支持


    Minitek® Headers 与其他标准2.00mm间距的连接器具有良好的互换性,适用于多种工业标准。Amphenol FCI 提供全面的技术支持和维护服务,确保客户在安装和使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现虚焊 | 检查焊接温度和时间设置,确保符合制造商推荐的回流曲线。 |
    | 使用过程中接触电阻变大 | 清洁连接器接触点,去除氧化层或污垢。 |

    总结和推荐


    综上所述,Minitek® Headers凭借其模块化设计、高可靠性和广泛的应用范围,在多个行业具有显著的竞争优势。特别适合在高温、高振动等恶劣环境下使用,是一款值得推荐的产品。无论是从性能还是易用性来看,Minitek® Headers 都是满足现代电子设备连接需求的理想选择。

57202-G52-10LF参数

参数
针脚数 20pin
间距-配接 2mm
排数 2
排距 2mm
额定电流 2A(AC/DC)
触头镀层厚度 - 配接 760nm
防护等级 -
颜色 黑色
类型 Header,Push-Pull
触头镀层 - 配接
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装
