2933-6004

厂牌: AMPHENOL
产品描述: Female Socket,Jack,Threaded 金 法兰安装,焊接安装,贴片安装,面板安装 12.7mm(长度)*12.7mm(高度)
供应商型号: TS-2933-6004
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) - 配件 2933-6004

2933-6004概述

    电子元器件产品技术手册概述
    本文将基于所给的技术手册内容,提供一款电子元器件产品的详细介绍,包括其基本参数、技术特点、应用实例及支持情况,旨在为用户提供全面的产品信息。

    1. 产品简介

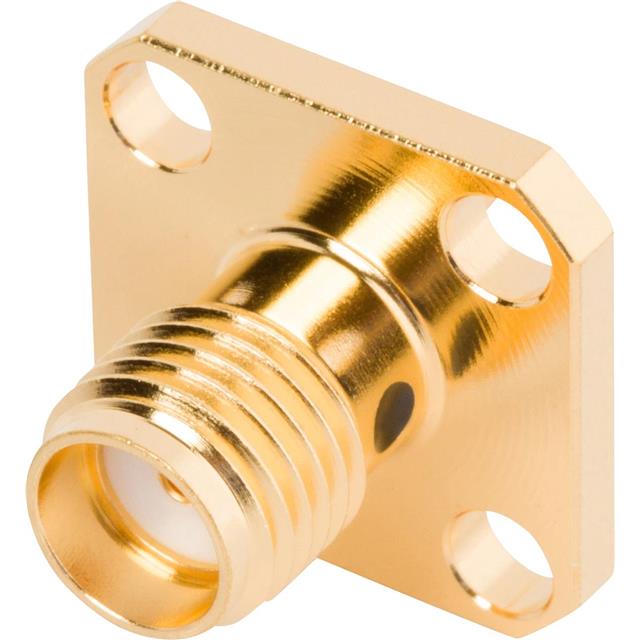

    本产品是一款SMA(SubMiniature version A)JACK面板安装式连接器,适用于直径为.085英寸的同轴电缆。该连接器主要用于高频信号传输,在通信、雷达系统和各类射频设备中广泛使用。其特点是具有高可靠性和良好的阻抗匹配特性,保证信号传输的稳定性。

    2. 技术参数


    | 参数 | 规格 |

    | 接口类型 | SMA |
    | 安装方式 | 面板安装 |
    | 适用电缆尺寸 | .085英寸 |
    | 电气特性 | 50欧姆 |
    | 工作频率范围 | DC至18.0 GHz |
    | 材料 | 不锈钢(S30300)、铍铜(C17300)、PTFE |

    3. 产品特点和优势


    - 高精度设计:通过精密加工和高标准表面处理,确保连接器在高频应用下的优异性能。
    - 环境适应性强:不锈钢材质赋予了产品出色的耐腐蚀性能,适用于各种恶劣环境。
    - 快速插拔:便于设备的安装与维护,提高系统效率。
    - 优越的电气特性:阻抗匹配优良,减少信号反射,提升传输质量。

    4. 应用案例和使用建议


    该SMA连接器常用于雷达系统、通信基站、医疗设备等领域。在使用时,建议根据具体应用场景选择合适的电缆类型,并注意接头的清洁与保护,以确保长期稳定运行。

    5. 兼容性和支持


    本产品采用标准SMA接口设计,与其他符合SMA标准的设备具有良好兼容性。厂商提供了详尽的安装指导和技术支持服务,以满足客户不同需求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 检查接头是否对准,必要时可使用专用工具辅助插入。 |
    | 信号传输质量下降 | 清洁接触面,检查电缆连接是否松动。 |
    | 外观损伤 | 尽量避免物理碰撞,若已发生损伤,需更换新的连接器。 |

    7. 总结和推荐


    综上所述,这款SMA JACK面板安装式连接器凭借其卓越的设计理念、稳定的性能表现以及广泛的适用范围,在电子工程领域表现出色。对于需要进行高频信号传输的应用场景,它是一个理想的选择。我们强烈推荐此款产品给那些寻求高品质连接解决方案的专业人士和企业。

2933-6004参数

参数
类型 Female Socket,Jack,Threaded
颜色 -
基体镀层
配件类型 -
长*宽*高 12.7mm(长度)*12.7mm(高度)
安装方式 法兰安装,焊接安装,贴片安装,面板安装
零件状态 在售
包装方式 托盘

2933-6004厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

2933-6004数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 配件 AMPHENOL 2933-6004 2933-6004数据手册

2933-6004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 21.3408 ¥ 181.3968
25+ $ 19.9044 ¥ 169.1874
40+ $ 19.2546 ¥ 163.6641
80+ $ 18.6162 ¥ 158.2377
250+ $ 17.5902 ¥ 149.5167
500+ $ 17.0772 ¥ 145.1562
库存: 0
起订量: 12 增量: 1
交货地:
最小起订量为:10
合计: ¥ 0
直接购买
加入购物车
