77311-118-14LF

厂牌: AMPHENOL
产品描述: 14pin 2.54mm 1 Header,Push-Pull 3A 760nm 金 黑色 通孔安装 35.56mm(长度)
供应商型号: N-77311-118-14LF
供应商: 云汉优选
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 公插针 77311-118-14LF

77311-118-14LF概述


    产品简介

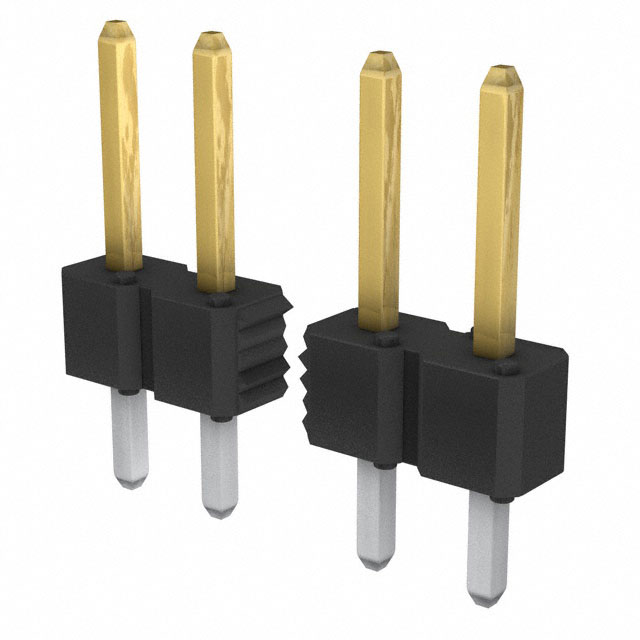

    Duplex Plated Bergstik® II Headers 是一款多功能连接器,适用于多种电子设备中的板对板、板对电缆、板对离散线以及板对柔性互联。这种连接器可以采用垂直单行、两行或三行配置,以及直角一排或两排配置。该产品是无铅的,符合欧盟关于限制有害物质的指令(RoHS)要求,为制造商提供了一种环保且高效的连接解决方案。

    技术参数


    材料和构造
    - 针脚材料: 符合ASTM B-159标准的磷青铜合金(UNS C51000)。
    - 绝缘体: 高温树脂,具有UL-94-V0的阻燃等级。
    - 镀层: 焊尾(100 µ" 最小厚度的60/40锡铅合金)覆盖在50 µ"的镍上;接触区域为金镀层(MIL-G-45204, Type II)覆盖在50 µ"的镍上;其余区域为50 µ"的镍。
    电气特性
    - 绝缘电阻: 未配对时大于等于5,000兆欧,测试电压为500V DC。
    - 耐压强度: 未配对时耐受1500V DC, RMS或AC,60Hz,持续60秒。
    - 电流承载能力: 3安培。
    - 操作温度范围: -65°C 至 +130°C。
    机械特性
    - 针脚保持力: 2.0磅(约0.9公斤)的轴向负荷,确保在焊接或热暴露前不脱落。
    环境条件
    - 热冲击: 温度范围为-55°C至+105°C(尼龙),或-65°C至+130°C(PCT、PPS和LCP),每个温度点持续30分钟。
    - 恒湿: +40°C,95%相对湿度,持续96小时。
    - 高温寿命测试: 温度范围为105°C(尼龙)或130°C(PCT、PPS和LCP),持续315小时。
    - 耐焊性: 符合MIL-STD-202, Method 208F标准。
    - 抗热熔: 符合MIL-STD-202, Method 210B标准,无物理损坏。
    - 红外回流: 峰值温度为245±5°C(对于无铅产品为260±5°C,持续10秒)。

    产品特点和优势


    1. 高可靠性: 符合严格的电气和机械测试标准,能够在极端环境中保持稳定。
    2. 广泛的适用性: 支持多行配置,可用于多种类型的连接需求。
    3. 环保设计: 无铅化,符合RoHS标准,降低了对环境的影响。
    4. 坚固耐用: 具有良好的针脚保持力,确保在焊接前的稳定性和耐用性。

    应用案例和使用建议


    该连接器广泛应用于消费电子产品、汽车电子、医疗设备以及工业控制系统等领域。具体应用实例包括板对板连接、高密度接口和柔性电路板的连接。使用建议如下:
    1. 在选择连接器尺寸时,考虑实际应用中的电流承载能力和空间限制。
    2. 严格遵循温度和湿度范围进行操作,以确保连接器的长期可靠运行。
    3. 定期检查连接器的外观和连接状态,以避免因磨损导致的接触不良问题。

    兼容性和支持


    - 兼容性: 可与FCI的Mini PV终端或其他符合0.025"针兼容的插座配合使用,满足多种连接需求。
    - 支持: 厂商提供全面的质量保证计划和售后服务,包括设备校准、检验条件和再鉴定测试,确保产品的长期稳定性能。

    常见问题与解决方案


    - 问题: 针脚保持力不足。
    - 解决方案: 检查安装过程,确保按照正确的操作步骤进行焊接。必要时更换新零件。
    - 问题: 连接器出现接触不良。
    - 解决方案: 检查接触面是否有污渍或氧化,定期清洁和保养连接器。
    - 问题: 镀层出现腐蚀。
    - 解决方案: 检查存储条件是否符合要求,确保连接器存放在干燥、防尘的环境中。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers 是一款高度可靠且具备广泛适用性的连接器产品。其优秀的电气和机械特性,加上严格的环境适应性测试,使其成为市场上的一款卓越产品。针对特定的应用场景,建议在选择时考虑产品的温度范围和电流承载能力。总的来说,强烈推荐此款连接器用于需要高性能和稳定性的应用场合。

77311-118-14LF参数

参数
针脚数 14pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层 - 配接
额定电流 3A
触头镀层厚度 - 配接 760nm
颜色 黑色
类型 Header,Push-Pull
防护等级 -
长*宽*高 35.56mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

77311-118-14LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-118-14LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-118-14LF 77311-118-14LF数据手册

77311-118-14LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
244+ $ 0.4346 ¥ 3.6941
3000+ $ 0.4223 ¥ 3.5896
库存: 320
起订量: 244 增量: 1
交货地:
最小起订量为:244
合计: ¥ 901.36
