77311-802-30LF

厂牌: AMPHENOL
产品描述: 30pin 2.54mm 1 Header,Push-Pull 3A 380nm 金 黑色 通孔安装 76.2mm(长度)
供应商型号: Q-77311-802-30LF
供应商: 期货订购
标准整包数: 100

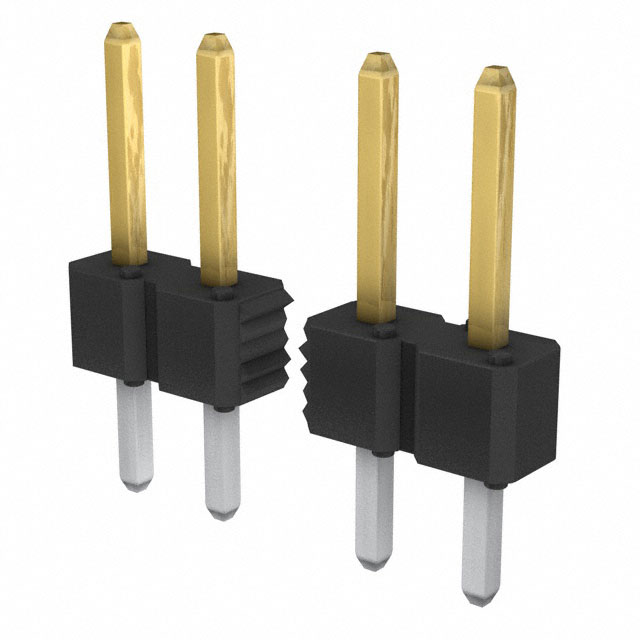

AMPHENOL 矩形连接器 - 针座 - 公插针 77311-802-30LF

77311-802-30LF概述


    产品简介


    产品名称:Duplex Plated Bergstik® II Headers
    产品类型:这些是用于连接和互连应用的连接器,采用镀双层设计,能够在各种电子设备和系统之间建立可靠的电气连接。Bergstik® II Headers 主要适用于需要高可靠性和耐用性的场合,如计算机、通信设备、工业自动化系统和汽车电子等领域。

    技术参数


    电气特性:
    - 绝缘电阻:不小于5,000兆欧(MΩ)
    - 耐电压强度:无弧光击穿现象,绝缘泄露电流不超过1毫安(mA)
    - 额定电流:3安培(A)
    - 工作温度范围:-65°C 至 +130°C
    机械特性:
    - 插针保持力:每个插针至少承受2.0磅(lb)的轴向负荷
    环境条件:
    - 温度冲击:从-55°C至+105°C(尼龙材料)或从-65°C至+130°C(聚对苯二甲酸丁二醇酯、聚苯硫醚及液晶聚合物材料),连续25个周期
    - 恒定湿度:在40°C下相对湿度为95%,持续96小时
    - 焊锡耐热性:无物理损伤
    - 无铅回流焊:峰值温度为260°C±5°C,持续时间10秒

    产品特点和优势


    - 高性能材料:使用磷青铜合金UNSC51000和高阻燃UL-94-V0等级树脂制成,确保了高可靠性。
    - 环保无铅:符合欧盟RoHS指令要求,对环境友好。
    - 多重防护涂层:插针表面经过多层电镀处理,提高了耐腐蚀性和电气性能。
    - 广泛的适用性:支持垂直和直角配置的一行到三行插针排列方式,适合多种板到板、板到电缆等连接需求。

    应用案例和使用建议


    在实际应用中,这些连接器常用于高速数据传输和电源管理场景。例如,在工业控制系统的传感器接口、汽车电子的信号传输线路、计算机主板的外围设备连接等方面表现出色。为了确保最佳性能,建议进行定期检查以确保连接器未受到物理损坏,并且清洁连接器接口以防止灰尘积累影响接触质量。

    兼容性和支持


    此产品与FCI的Mini PV接线端子或其他符合0.025英寸针兼容的标准插座具有良好的兼容性。制造商提供了详尽的质量保证程序和技术支持,确保用户能够获得所需的帮助和支持。

    常见问题与解决方案


    - 问题:插针无法牢固插入插座。
    - 解决方案:检查是否有异物堵塞插孔或插针弯曲。必要时,请使用适当的工具重新调整插针角度。

    - 问题:连接器接触不良导致信号丢失。
    - 解决方案:确保连接器已正确安装并紧固。如果问题依旧存在,考虑更换新的连接器或清洁连接面。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers 连接器以其卓越的电气性能、坚固耐用的设计以及宽广的工作温度范围,在众多电子设备和系统中展示了出色的性能表现。我们强烈推荐这一产品给那些寻求高品质、可靠连接解决方案的工程师和制造商。

77311-802-30LF参数

参数
针脚数 30pin
间距-配接 2.54mm
排数 1
排距 -
防护等级 -
颜色 黑色
类型 Header,Push-Pull
触头镀层 - 配接
额定电流 3A
触头镀层厚度 - 配接 380nm
长*宽*高 76.2mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

77311-802-30LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-802-30LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-802-30LF 77311-802-30LF数据手册

77311-802-30LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 1.081 ¥ 8.9723
库存: 1000
起订量: 400 增量: 100
交货地:
最小起订量为:400
合计: ¥ 3588.92
