77311-818-32LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 1 32pin 3A 380nm 金 黑色 通孔安装
供应商型号: 609-77311-818-32LF-ND
供应商: Digi-Key
标准整包数: 1

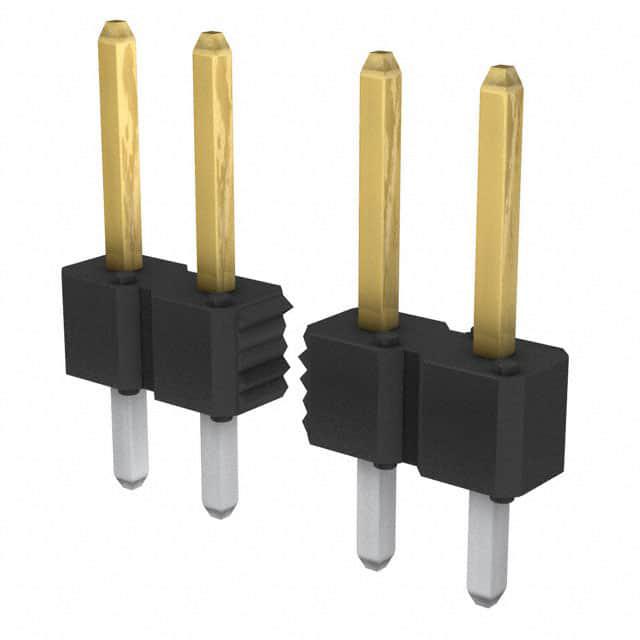

AMPHENOL 矩形连接器 - 针座 - 公插针 77311-818-32LF

77311-818-32LF概述


    产品简介


    产品类型:Duplex Plated Bergstik® II Headers
    主要功能:这种电子元器件提供板对板、板对线缆、板对离散线缆以及板对柔性连接器的能力,适用于垂直和直角配置。
    应用领域:广泛应用于计算机、通讯设备、工业控制、汽车电子等领域。

    技术参数


    - 材料:
    - 针脚:采用符合ASTM B-159标准的磷青铜合金(UNS C51000)线材。
    - 绝缘体:高温度树脂,具备UL-94-V0阻燃等级。
    - 表面处理:
    - 针脚末端:60/40锡铅镀层,厚度不少于100μ英寸,或纯锡镀层,厚度100-150μ英寸,适用于无铅选项。
    - 接触区域:采用符合MIL-G-45204标准的金镀层,厚度为50μ英寸镍镀层,厚度为50μ英寸。
    - 电气特性:
    - 绝缘电阻:不小于5,000兆欧姆,测试电压为500V直流电,持续两分钟。
    - 耐压:1500伏特(直流或交流,60赫兹),持续60秒。
    - 电流额定值:3安培。
    - 工作温度范围:-65°C至+130°C。
    - 机械特性:
    - 针脚保持力:每个针脚可承受至少2磅的轴向载荷。
    - 环境条件:
    - 热冲击:在-55°C至+105°C(尼龙)或-65°C至+130°C(PCT, PPS&LCP)之间进行热循环测试,每周期30分钟,转换时间不超过5分钟。
    - 恒定湿度:在+40°C和95%相对湿度条件下持续96小时。
    - 高温寿命:在105°C(尼龙)或130°C(PCT, PPS&LCP)下持续315小时。
    - 焊接性:通过蒸汽老化测试,接触区域需满足MIL-STD-202方法208的要求。
    - 焊锡耐热性:测试峰值温度为245±5°C(无铅选项为260±5°C),持续10秒。
    - 质量保证:
    - 所有测试设备和检验设施必须按照ISO 9001/9002和ANSI/ASQC M-1标准进行校准。
    - 测试条件:温度为25±5°C,相对湿度为30%-60%,气压为当地环境气压。

    产品特点和优势


    1. 双镀层设计:Duplex Plated工艺提供了更高的可靠性和更长的使用寿命。
    2. 高性能材料:采用磷青铜合金和高阻燃等级的树脂,确保长期稳定性和安全性。
    3. 广泛的适用性:适用于多种环境条件,包括极端温度和湿度,确保在各种应用中的稳定性。
    4. 严格的测试:通过多项军用标准和行业标准的严格测试,确保产品的高可靠性和一致性。
    5. 高焊接性:符合UL-94-V0标准,保证出色的焊接性能。

    应用案例和使用建议


    应用案例:
    - 在计算机服务器中实现板对板连接。
    - 在工业自动化控制系统中作为信号传输接口。
    - 在汽车电子系统中实现复杂布线系统的简化和标准化。
    使用建议:
    - 确保正确安装,避免过热和过度压力导致损坏。
    - 在高温和高湿环境下使用时,定期检查连接器状态,以防止潜在故障。
    - 严格按照制造商的指示进行维护,以延长产品寿命。

    兼容性和支持


    该产品可以与FCI的Mini PV终端或其他兼容的0.025英寸插针式插座配合使用,支持垂直和直角配置。厂商提供全面的技术支持和售后服务,确保客户能够获得最佳的产品体验。

    常见问题与解决方案


    1. 问题:连接不稳定
    - 解决方案:检查接触面是否有污物或氧化,使用适当的清洁工具清理。
    2. 问题:焊接不良
    - 解决方案:确保焊料质量和焊接温度符合要求,适当调整焊接时间。
    3. 问题:电气性能下降
    - 解决方案:检查绝缘体是否有损伤或磨损,更换受损部件。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers具有出色的设计、优良的材料选择以及经过严格测试的质量保证,是一款高度可靠的电子元器件。其广泛的应用范围和优良的性能使其成为众多领域的首选。强烈推荐使用该产品,特别是对于需要高可靠性连接的应用场合。

77311-818-32LF参数

参数
排数 1
颜色 黑色
针脚数 32pin
类型 Header,Push-Pull
额定电流 3A
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 袋装

77311-818-32LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-818-32LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-818-32LF 77311-818-32LF数据手册

77311-818-32LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
