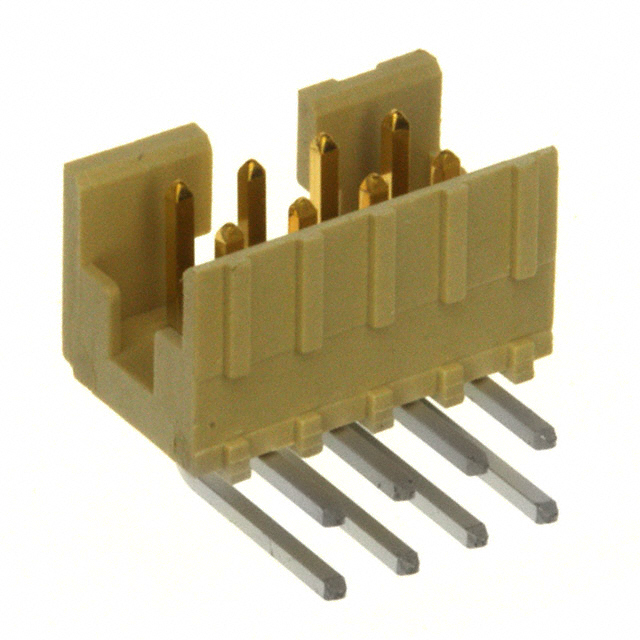

98464-G61-08LF

厂牌: AMPHENOL
产品描述: Header,Latch Holder 2mm 2 8pin 2A(AC/DC) 760nm 金 奶油色 通孔安装 10mm*5.9mm*8.15mm
供应商型号: N-98464-G61-08LF
供应商: 云汉优选
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 公插针 98464-G61-08LF

98464-G61-08LF概述

    # Minitek® Headers 技术手册

    产品简介


    Minitek® Headers 是Amphenol FCI品牌下的一个产品系列,专为2.00mm间距的板对板连接器和线缆对板连接器设计。该系列产品包括单排和双排的垂直和平行排列的直针和通孔连接器。它们广泛应用于汽车、通信、数据处理、工业自动化及仪器仪表等多个行业,是实现紧凑且灵活设计的理想选择。

    技术参数


    材料
    - Housing: 高温热塑塑料,黑色,UL94V-0阻燃等级
    - Pin: 磷青铜
    - Pin Plating: 金和锡(1.27μm镍层下)
    机械性能
    - Pin Retention: 最小7N
    - Durability: 最多100次插拔循环
    电气性能
    - Current Rating: 连续2A电流
    - Insulation Resistance: 最小1000MΩ
    - Dielectric Withstanding Voltage: 650V
    环境适应性
    - Operating Temperature Range: -55°C 至 +125°C
    认证与合规
    - RoHS认证

    产品特点和优势


    Minitek® Headers 拥有多项独特的功能和技术优势,使其在市场上具备很强的竞争能力。具体包括:
    - Modular System: 确保互换性和灵活性,使设计更自由。
    - 2mm Pitch: 比传统2.54mm连接器节省38%的板空间。
    - 0.5mm Square Drawn Wire Pin: 提供四面光滑接触,提升可靠性。
    - Lowest Co-planarity: 方便自动装配,无需PCB上的方向约束。
    - Pin-in-Paste 技术: 适用于表面贴装技术(SMT)制造过程,保持良好的机械强度。

    应用案例和使用建议


    应用场景
    Minitek® Headers 广泛应用于电子控制系统的信号传输、通讯设备、服务器等领域。例如,在汽车电子控制系统中,它用于实现不同模块间的信号传输,保障高可靠性和长寿命。在通信设备中,它可以提高板间连接的可靠性,同时减少体积占用。
    使用建议
    为了确保最佳性能,建议在焊接过程中严格按照推荐的再流焊曲线操作。在组装过程中,遵循Stencil设计指南以避免焊膏沉积在立柱上。对于复杂的SMT和TMT组件组合,建议采用选择性的插件和封装策略。

    兼容性和支持


    Minitek® Headers 兼容标准的再流焊工艺,并提供多种包装选项,如管状和带卷包装,方便用户根据需要选择。Amphenol FCI还提供了详细的技术文档和支持服务,确保用户能够顺利地将产品集成到他们的系统中。

    常见问题与解决方案


    问题1:插拔次数降低
    解决方案:检查是否超过规定的插拔次数。若超过,则考虑更换新的连接器。
    问题2:接触电阻增加
    解决方案:确认是否有污垢或腐蚀,使用适当的清洁剂进行清理。
    问题3:无法正确焊接
    解决方案:确保按照推荐的再流焊曲线进行操作,确认焊膏量适当。

    总结和推荐


    Minitek® Headers 在紧凑性和灵活性方面表现出色,提供了优异的电气和机械性能,特别是在高温和高湿度环境下表现出卓越的稳定性。其适用范围广泛,适用于多种工业和商业应用场合。鉴于其出色的特性和广泛的应用范围,强烈推荐在需要高效、可靠连接器的设计项目中使用Minitek® Headers。

98464-G61-08LF参数

参数
针脚数 8pin
类型 Header,Latch Holder
排数 2
触头镀层 - 配接
颜色 奶油色
防护等级 -
额定电流 2A(AC/DC)
间距-配接 2mm
触头镀层厚度 - 配接 760nm
长*宽*高 10mm*5.9mm*8.15mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

98464-G61-08LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

98464-G61-08LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 98464-G61-08LF 98464-G61-08LF数据手册

98464-G61-08LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
