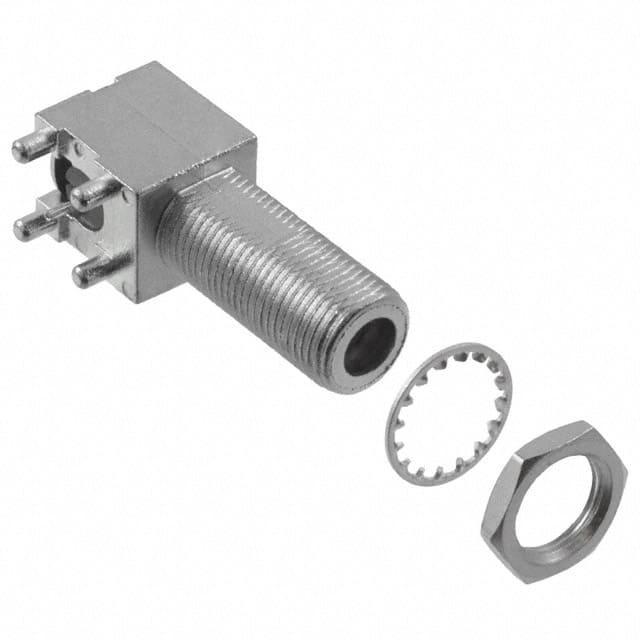

531-40047-3

厂牌: AMPHENOL
产品描述: Amphenol RF F型连接器母头 同轴连接器, 531-40047-3系列, 印刷电路板安装, 75Ω阻抗, 通孔端接
供应商型号: 531-40047-3
供应商: 国内现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) - 配件 531-40047-3

531-40047-3概述

    Amphenol® RF Type F Connectors

    产品简介


    Amphenol® RF 的 Type F 连接器是一种小型螺纹连接器,在电缆电视行业中广泛应用。这类连接器具有 3/8-32 螺纹接口,适用于大量的高频电缆调制解调器和客户接口单元。Type F 连接器主要用于有线电视(CATV)、机顶盒、电缆调制解调器等领域。

    技术参数


    - 阻抗: 75Ω
    - 频率范围: 直流至 3GHz
    - 回波损耗: 在直流至 1GHz 范围内达到 30dB
    - 射频泄露: 在 1GHz 下最小值为 100dB
    - 对接方式: 3/8-32 螺纹耦合
    - 线缆端接方式: 六角形压接
    - 耐用性: 至少 100 次对接循环
    - 温度范围: -40°C 到 +140°C
    - 材料:
    - 女头接触:铍铜或磷青铜,表面镀有哑光锡
    - 压接套筒:黄铜或铜,表面镀镍或哑光锡
    - 其他金属部件:黄铜,表面镀镍或锡
    - 绝缘体:聚四氟乙烯(PTFE)

    产品特点和优势


    1. 专利接触设计: Type F 连接器采用了独特的专利接触设计,提供真正的圆柱形同轴接触,从而实现卓越的射频性能和出色的插入/拔出特性。
    2. 高回波损耗: 在 1GHz 下可达 30dB 的回波损耗,远超竞争对手,确保高性能。
    3. 多样的安装方式: 提供多种安装选项,包括表面安装、边缘安装、直插式和直角安装。
    4. 宽中心导体范围: 支持直径为 0.022 到 0.042 英寸的中心导体。

    应用案例和使用建议


    - 应用领域: 有线电视系统、前端设备、高速电缆网络、光纤同轴混合网络、机顶盒等。
    - 使用建议:
    - 在选择电缆类型时,应根据具体应用环境和要求选择合适的电缆组,如 RG-59、RG-6 等。
    - 在对接过程中,确保正确的螺纹对接以提高耐用性。
    - 对于高湿度环境,建议使用带防水功能的产品,例如 531-40165 型号。

    兼容性和支持


    Amphenol® RF Type F 连接器与其他标准 Type F 连接器高度兼容,可广泛应用于各种电缆和设备。制造商提供了丰富的技术支持,包括详细的安装指南和售后服务。

    常见问题与解决方案


    - Q: 插拔次数不足?
    - A: 确保正确对接,避免过度扭转。对于频繁使用的场合,建议使用耐用型连接器。
    - Q: 回波损耗不稳定?
    - A: 检查线缆连接是否稳固,重新压接或更换线缆。
    - Q: 射频泄露严重?
    - A: 检查是否有物理损伤或腐蚀,必要时更换连接器。

    总结和推荐


    综上所述,Amphenol® RF Type F 连接器凭借其出色的射频性能、坚固耐用的设计和广泛的适用性,是许多有线电视和高速数据传输应用的理想选择。其在高回波损耗、多种安装方式和宽泛的电缆兼容性方面的优势尤为突出。因此,我强烈推荐使用这款连接器,特别是在需要高性能和可靠性的场合。

531-40047-3参数

参数
类型 Female Socket,Jack,Threaded
颜色 -
基体镀层
配件类型 -
长*宽*高 34.54mm(长度)*12.16mm(高度)
安装方式 焊接安装,通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 散装

531-40047-3厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

531-40047-3数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 配件 AMPHENOL 531-40047-3 531-40047-3数据手册

531-40047-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 42.0743
25+ ¥ 41.0227
50+ ¥ 40.0047
100+ ¥ 39.0203
1000+ ¥ 37.2952
库存: 977
起订量: 12 增量: 0
交货地:
最小起订量为:10
合计: ¥ 420.74
