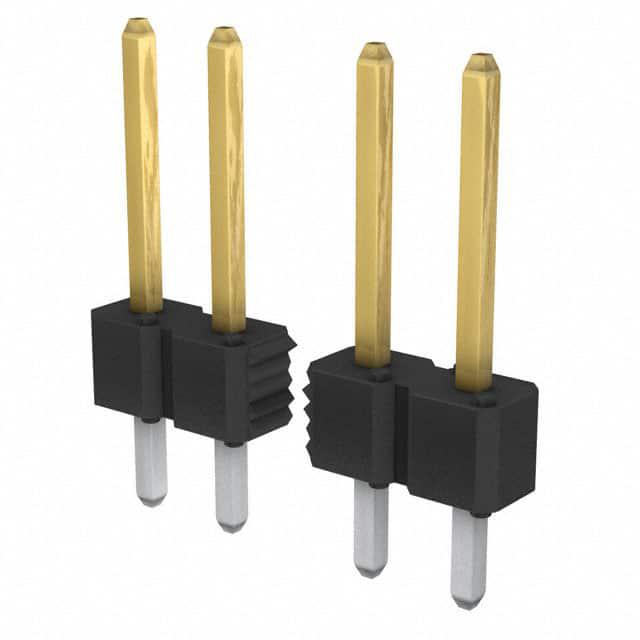

77311-122-35LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 1 35pin 3A 760nm 金 黑色 通孔安装
供应商型号: Q-77311-122-35LF
供应商: 期货订购
标准整包数: 100
AMPHENOL 矩形连接器 - 针座 - 公插针 77311-122-35LF

77311-122-35LF概述


    产品简介


    产品类型: Duplex Plated Bergstik® II Headers
    主要功能: 提供板对板、板对线缆、板对离散电线及板对柔性互连能力
    应用领域: 广泛应用于电子设备中的板级连接,如通信设备、汽车电子、医疗设备等。

    技术参数


    - 额定电流: 3 安培
    - 绝缘电阻: 不小于 5,000 兆欧(测试电压 500 V DC)
    - 耐压强度: 在 1,500 伏特(直流或交流,60 Hz)下无电弧击穿现象
    - 工作温度范围: -65°C 到 +130°C
    - 插针保持力: 最小 2.0 磅(0.2 英寸/分钟)
    - 热冲击: -55°C 至 +105°C (尼龙),-65°C 至 +130°C (PCT, PPS & LCP)
    - 湿度: 40°C,相对湿度 95%,持续 96 小时
    - 高温寿命: 105°C (尼龙), 130°C (PCT, PPS & LCP),持续 315 小时
    - 焊接性: 按照 MIL-STD-202, Method 208F 标准
    - 红外回流: 峰值温度 245°C ±5°C (对于含铅焊接) 或 260°C ±5°C (对于无铅焊接)

    产品特点和优势


    - 双面镀层: 提高了产品可靠性和使用寿命
    - 多功能性: 支持多种连接方式,适应不同应用场景
    - 环保设计: 符合欧盟 RoHS 标准,为无铅产品
    - 机械强度: 插针保持力强,确保长期稳定性

    应用案例和使用建议


    应用案例: 这款产品广泛用于工业自动化设备、电信基站及汽车电子系统中的信号传输和电源连接。
    使用建议:
    - 在焊接前请先阅读相关焊接指南,以确保最佳焊接效果。
    - 避免在极端温度环境下长时间使用,以免影响产品性能。
    - 定期检查连接部位是否有磨损或腐蚀,及时更换受损部件。

    兼容性和支持


    该产品与 FCI 的 Mini PV 接头或其他兼容接头一起使用,能够实现不同类型的连接。厂商提供全面的技术支持和质量保证服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - Q: 如何检查产品的绝缘性能?
    - A: 使用兆欧表测量,测试电压设置为 500 V DC,两分钟内不应低于 5,000 兆欧。
    - Q: 产品在高温环境下表现如何?
    - A: 产品能在 -65°C 到 +130°C 范围内正常工作。如果需要更高温度下的测试,请参考产品具体型号和技术规格。
    - Q: 是否支持无铅焊接?
    - A: 是的,产品支持无铅焊接。请遵循无铅焊接的相关规范进行操作。

    总结和推荐


    这款 Duplex Plated Bergstik® II Headers 凭借其出色的性能参数、坚固耐用的设计和广泛应用领域,无疑是市场上值得信赖的产品。它不仅满足各种严苛的应用需求,还能提供优异的焊接可靠性和长久的使用寿命。因此,我们强烈推荐使用该产品,特别是在对可靠性要求较高的场合。

77311-122-35LF参数

参数
针脚数 35pin
额定电流 3A
间距-配接 2.54mm
颜色 黑色
触头镀层 - 配接
防护等级 -
排数 1
类型 Header,Push-Pull
触头镀层厚度 - 配接 760nm
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

77311-122-35LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-122-35LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-122-35LF 77311-122-35LF数据手册

77311-122-35LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
